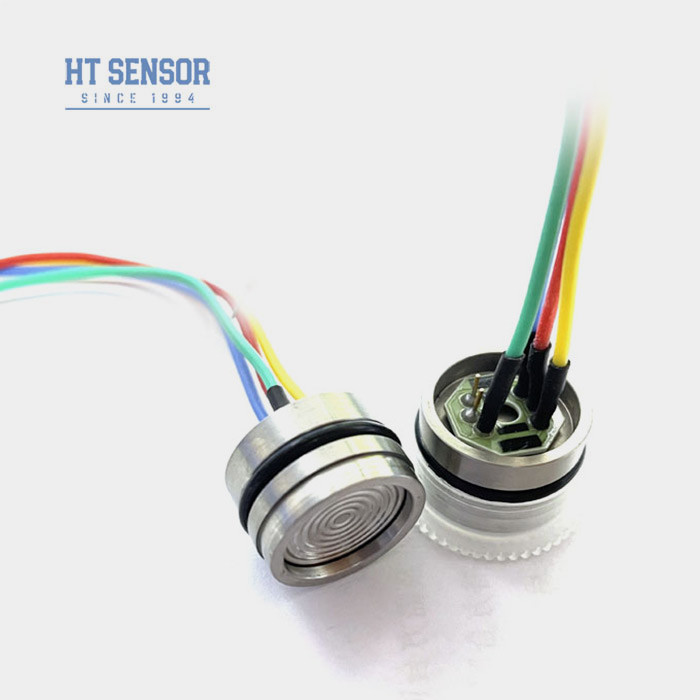

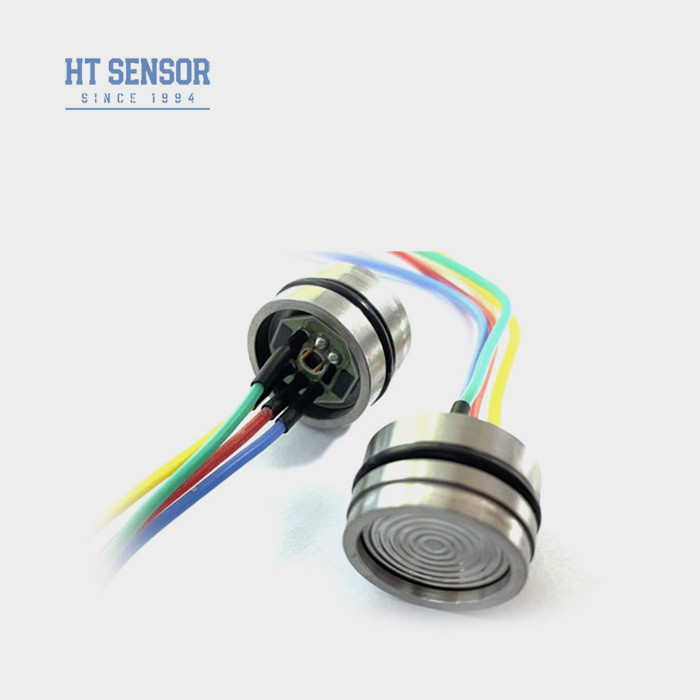

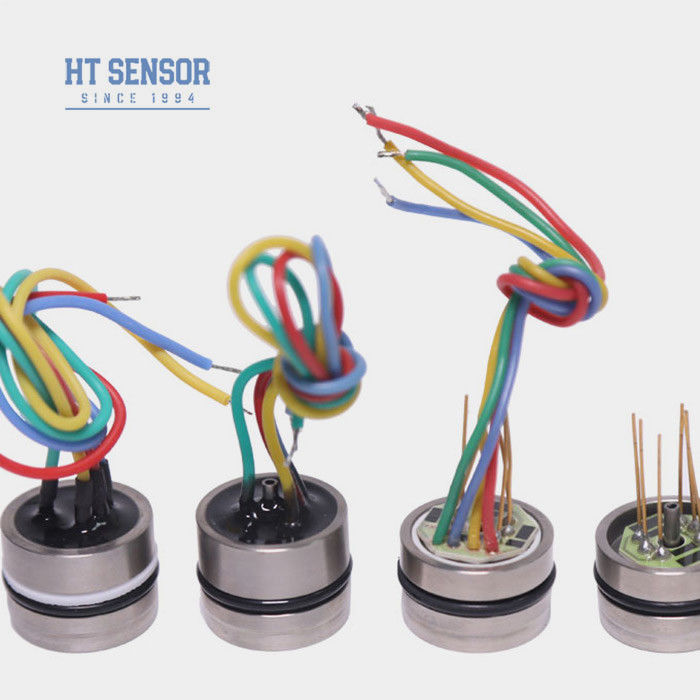

19 mm çaplı silikon diyafram algılayıcı 316L piyezoresistif basınç algılayıcı
Product Details
| Malzeme: | 316L | Minimum Aralık: | 10kpa |
|---|---|---|---|
| Maksimum aralık: | 100mpa | Tedarik: | 2mA'dan az |
| Çıkış: | mv sinyali | seçilebilir: | Dört renkli silikon tel |
| Modeli: | HT19 | Yüksek: | 12 mm |
| Vurgulamak |
19 mm çaplı silikon diyafram basınç sensörü,Silikon Diyafram Basınç Algılayıcı 316L,316L Piezoresistive Basınç Algılayıcı |
||
Product Description
HT19 19mm Diametresi 316L Malzeme Mv Sinyal Çıktısı Difüzyon Silikon Basınç Algılayıcı Hücre
HT19 PiyozoresistifSilikonBasınç Algılayıcı
15 mm silikon basınç sensörü:
HT19 piezoresistif silikon basınç sensörü, ana bileşeni yüksek istikrarlı yayılmış yansıma silikon algılayıcı elemanıdır.Algılama paketi, 316L paslanmaz çelik diyaframdan algılama elemanına basınç aktarmak için silikon yağı kullanırGaz ve sıvı basıncını ölçmek için difüzyon silikonun piyezoresistif etkisi yöntemi kullanıldı.ve fiyatı diğer türlerden daha ucuz.
Ürün Özellikleri15 mm silikon basınç sensörü:
- Geniş ölçüm aralığı:0~10KPa~100Mpa
- Piezoresistif silikon algılayıcı eleman
- Full316LSS,Tam Titanyum veya Hastelloy diyaframı
- O-ring montajı
- Yüksek doğruluk ve istikrar
Başvurular15 mm silikon basınç sensörü:
- Gaz ve sıvının ölçüm basıncı
- Petrol kullanımı
- Su temini, şehrin ısı temini
- Süreç kontrol sistemi
- Havacılık ve denizcilik denetimi
- Hidrolik basınç
Elektrik performansı15 mm silikon basınç sensörü:
- Tedarik:1.5mADC
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- İzolasyon direnci:≥100MΩ/50VDC
- İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez
- Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Silikon basınç sensörünün performans özelliği
| Parametreler |
Aralık: 0~10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 700KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipik | - Max. - Hayır. | Birimler | ||
| Basınç Doğruluk dışı |
±0.15 |
±0.3 | % F.S | |
| Basınç Tekrarlanabilirliği ve Isterez | 0.02 | 0.05 | % F.S | |
| Sıfır çıkış | 0±1 | 0±2 | mV | |
| Span çıkışı | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| Sıfır sıcaklık hatası | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35 KPa | ±0.5 | ± 1 | % F.S | |
| Sıcaklık Hata Süresi | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35 KPa | ±0.5 | ± 1 | % F.S | |
| Kanıt basıncı | 3X Belirli aralığı veya 120MPa, hangisi daha azsa | ------- | ||
| Çalışma sıcaklık aralığı | -20~80 | °C | ||
| Karşılaştırılmış sıcaklık aralığı | 0~70, 0~50 ((Aralık≤20KPa) | °C | ||
| Depolama sıcaklık aralığı | -40~125 | °C | ||
Not:Yukarıdaki parametreler koşul altında:Alet: 1.5mA Sıcaklık: 25°C
Boyut
| Sipariş ipuçları |
1. Gerekli hava sıklığını elde etmek için montaj sırasında çekirdek boyutu ve ileticinin konut arasındaki uyum dikkat
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
