Mutlak Ölçer Piezodirençli Silikon Basınç Sensörü
Product Details
| Model NO.: | HT19 | İplik türü: | HAYIR |
|---|---|---|---|
| Kablo tipi: | Dört Telli veya Altın Kaplama Kovar pimleri | Ölçüm Ortamı: | Gaz ve Sıvı |
| Menzil: | -100kpa~0~10kpa~100Mpa | Doldurma Aracı: | Silikon Yağı |
| Uzun vadeli istikrar: | 0%2 F.S. / Yıllık | Tip: | Piezoresistif silikon basınç sensörü |
| İçin: | Dağınık Silikon Basınç Transmitteri | Özelleştirme: | Mevcut | Özelleştirilmiş istek |
| Vurgulamak |
Mutlak Ölçüm Piyezoresistif Basınç Değiştiricisi,Piezoresistif Basınç Değiştiricisi Yağı ISO9001,Su Basıncı Değiştiricisi Sensörü ISO9001 |
||
Product Description

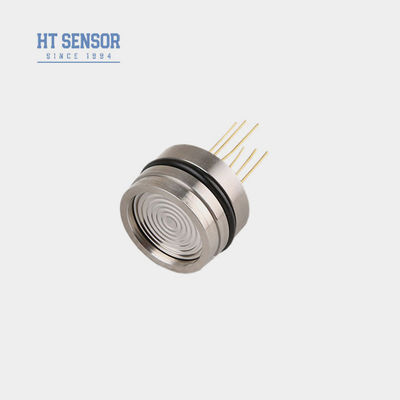

Su ve yağ için HT19 Hengtong Mutlak Ölçer Piezodirençli Silikon Basınç Sensörü
Mutlak Ölçer Piezodirençli Basınç Dönüştürücü Yağ Su Basınç Dönüştürücü Sensörü

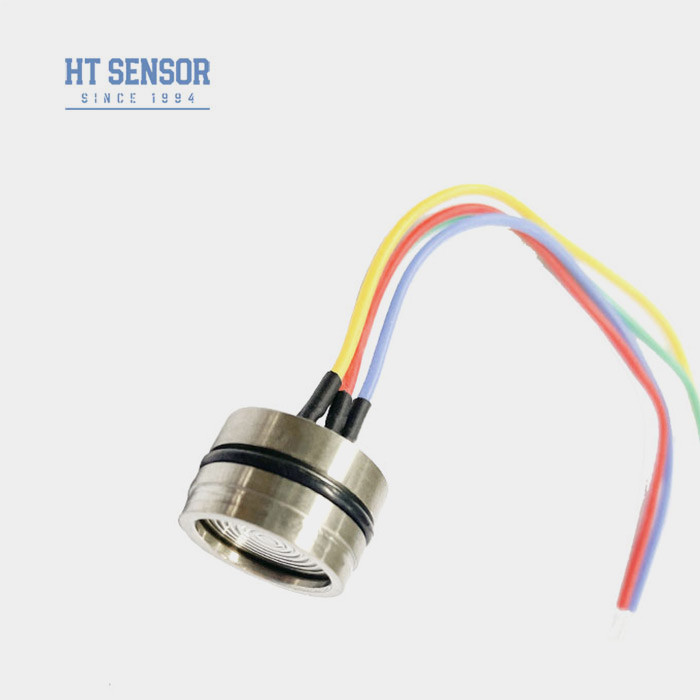

HT19 Silikon Piezodirençli Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
HT19, son derece stabil, dağınık silikon elementten oluşan bir çekirdeğe sahip, silikon piezo dirençli basınç sensörü olarak işlev görür. Etkili bir şekilde ölçertest edilen ortamın basıncını bir izolasyon diyaframı ve silikon yağı aracılığıyla silikon diyaframa ileterek sıvıların ve gazların basıncını ölçer. Sensörün çok yönlülüğü, hava kompresörlerinde ve soğutma sistemlerinde yaygın kullanım alanı bulur.
Ürün Özelliklerisilikon basınç sensörü:
- 1. İleri teknoloji ve 316L paslanmaz çelik gövdenin kullanılması diyafram için titanyum ve Hastelloy gibi malzemeler
- 2. Sıcaklık telafisi ve sıfır noktası için kalın film devrelerinin kullanılması düzeltme
- 3.olağanüstü güvenilirlik, tekrarlanabilirlik ve kararlılık
Uygulamalarsilikon basınç sensörü:
- 1. 316L ile aşındırıcı olmayan gaz ve sıvı basıncını ölçmek için uygundur. paslanmaz çelik uyumluluğu
- 2. Petrol, kimya, metalurji, enerji ve hidroloji dahil olmak üzere çeşitli endüstriyel proses sahalarında uygulanır
- 3. Denizcilik ve havacılık endüstrilerinde kullanılır
- 4.Hidrolik ve pnömatik kontrol sistemleri için uygundur
- 5. Proses kontrol uygulamalarında kullanılır
Elektrik performansısilikon basınç sensörü:
- 1.Güç Kaynağı: ≤2mA DC (Tipik 1,5mA DC)
- 2.Giriş Empedansı: 3KΩ~6KΩ
- 3. Çıkış Empedansı: 2.5KΩ~6KΩ
- 4.Elektrik Bağlantısı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık kabloları.
| Performans Parametrelerisilikon basınç sensörü: | |||||
| Menzil | Ölçer (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Mutlak(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Mühürlü(S) | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Tip | Maksimum | Birim | |||
| Doğrusal olmama | ±0,15 | ±0,3 | %FS | ||
| Tekrarlanabilirlik | 0,05 | 0,1 | %FS | ||
| Histerezis | 0,05 | 0,1 | %FS | ||
| Sıfır Çıkış | 0±1 | 0±2 | mV | ||
| Yayılma Çıkışı | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıcaklık Hatası-Sıfır | ≤20KPa | ±1 | ±2 | %FS | |
| ≥35kPa | ±0,5 | ±1 | %FS | ||
| Sıcaklık Hatası Aralığı | ≤20KPa | ±1 | ±2 | %FS | |
| ≥35kPa | ±0,5 | ±1 | %FS | ||
| Telafi Edilmiş Sıcaklık. | ≤20KPa | 0~50 | °C | ||
| ≥35kPa | 0~70 | °C | |||
| Çalışma Sıcaklığı | -20~80 | °C | |||
| Depolama Sıcaklığı | -40~125 | °C | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki daha küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçeğin 5 katı | ||||
| Uzun Vadeli Kararlılık | %0,2 | FS/Yıl | |||
| Diyafram Malzemesi | 316L | ||||
| Yalıtım Direnci | ≥200MΩ 100VDC | ||||
| Titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100g,11ms | ||||
| Tepki Süresi | ≤1ms | ||||
| O-halka Contası | Nitril halkası veya Floro halkası | ||||
| Dolum Ortamı | Silikon Yağı | ||||
| Ağırlık | yaklaşık 20g | ||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 1,5mA @ 25°C | |||||

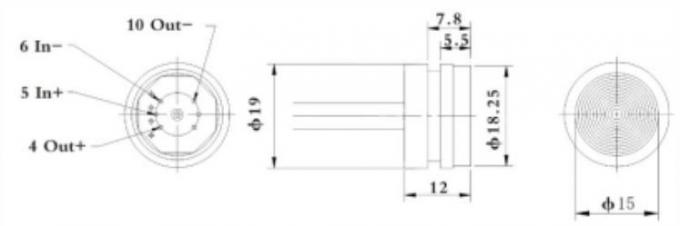

| Anahat İnşaat silikon basınç sensörü | |
| tip1 | |
| tip2 | |

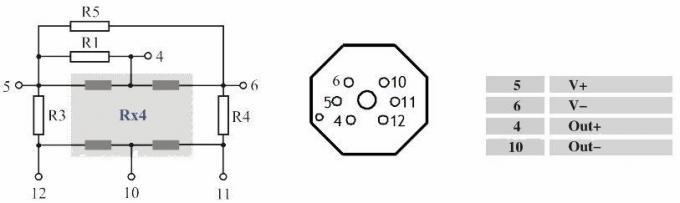

| Elektrik bağlantısı ve kompanzasyonsilikon basınç sensörü |
|
|

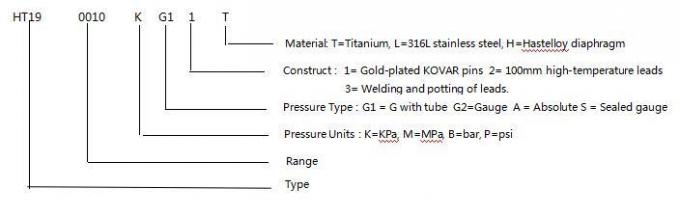

| Seçim Örnekleri |
| Sipariş ipuçları |
2. Muhafazanın montajı sırasında, dikey olarak hizalandığından emin olun ve dengeleme plakasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3. Ölçülen ortam çekirdek diyafram ve muhafaza malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar sağlanmalıdır.
4. Diyaframın deformasyonu veya delinmesi nedeniyle çekirdeğin zarar görmesini önlemek için sensör diyaframına ellerinizle veya keskin nesnelerle basmaktan kaçının.
5. Gösterge basınç çekirdeğinin basınç portunu atmosfere açık tutun ve çekirdeğin negatif basınç odasına su, su buharı veya aşındırıcı ortamın girişini önleyin.
6. Pim uçlarında herhangi bir değişiklik olması durumunda referans olarak gerçek çekirdeğin üzerindeki etiketi takip edin.
| Soru-Cevap |
.
.
