13 mm Silikon Piezoresistive Basınç Algılayıcı Hava Yolları Bağlantısı Mini Basınç Algılayıcı
Product Details
| Model Numarası: | HT13 | Kablo tipi: | Dört Telli |
|---|---|---|---|
| Ölçüm Ortamı: | Hava ve sıvı | Dia: | 13 mm |
| Tip: | HT13 silikon Basınç Sensörü | Çıkış sinyali tipi: | mv sinyali Analog Tip |
| Malzeme: | 316L paslanmaz çelik | Özelleştirme: | Mevcut |
| Vurgulamak |
13mm Silikon Piyezoresistif Basınç Algılayıcı,Silikon Piezoresistive Basınç Algılayıcı Hava Yolları Bağlantısı,13 mm minyatür basınç algılayıcı |
||
Product Description

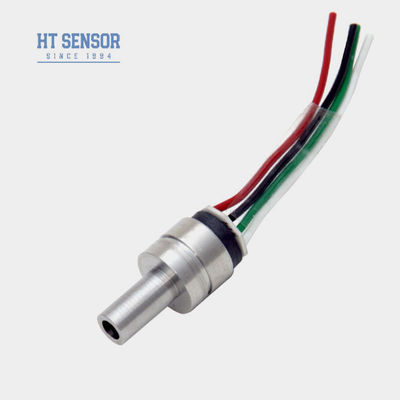

HT13 Paslanmaz Çelik Silikon Basınç Algılayıcı Hava Yolları Bağlantısı Mini Algılayıcı
HT13 Silikon Piyezoresistif Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
HT13 silikon basınç algılayıcısı, en son tasarımı olan yağla doldurulmuş difüzyon silikon basınç algılayıcısıdır. Yüksek basınç etkisi 100,000 kat kötü değildir ve müdahale / erozyona / dondurma / darbeye karşı,yüksek doğruluk ve istikrarTüm paslanmaz çelik ile endüktif basınç filmi basınç tepkisi daha hızlı ve daha hassastır.En önemli şey sensör.316 paslanmaz çelik, yüksek hassasiyetli CNC, ithalat mühürü.
Ürün Özelliklerisilikon basınç sensörü:
- Gelişmiş teknolojiyi kullanıyor ve 316L paslanmaz çelik içinde kapsamlı.konut
- Geniş ölçüm aralığı 0 ~ 350KPa ~ 60MpaS
- Yüksek güvenilirlik ve mükemmel kararlılık
- Seçim için mevcut çeşitli iplikli arayüzler
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Kompakt tasarım, sınırlı alana uygun uygulamalar için ideal
- Basınç izleme ve kontrolü için süreç kontrol sistemlerinde kullanılır
- Basınç ölçümü için soğutma sistemlerinde ve hava kompresörlerinde yaygın olarak kullanılır
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altınla kaplanmış Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller
| Performans parametrelerisilikon basınç sensörü: | ||||
| Ölçüm aralığı | Ölçüm (G) | 350KPa,1000KPa,2000Kpa | ||
| Mutlak ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | |||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | |||
| Tip | En fazla. | Birim | ||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |
| Histeriz | 0.05 | 0.1 | % F.S | |
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |
| Tam ölçekli çıkış | 100±10 | 100±30 | mV | |
| Sıfır Offset Temp. Drift | ±0.5 | ± 1 | % F.S | |
| Tam ölçekli sıcaklık. | ±0.5 | ± 1 | % F.S | |
| Karşılıklı geçici. | 0 ~ 70 | oC | ||
| Çalışma sıcaklığı | -20~80 | oC | ||
| Depolama sıcaklığı | -40~125 | oC | ||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 80MPa arasındaki en küçük değeri alın. | |||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||
| Diyafram malzemesi | 316L | |||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||
| Şok | 100 g, 11 ms | |||
| Yanıt Zamanı | ≤1ms | |||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||
| Doldurma Aracı | Silikon Yağı | |||
| Ağırlık | Yaklaşık 15 gram | |||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | ||||

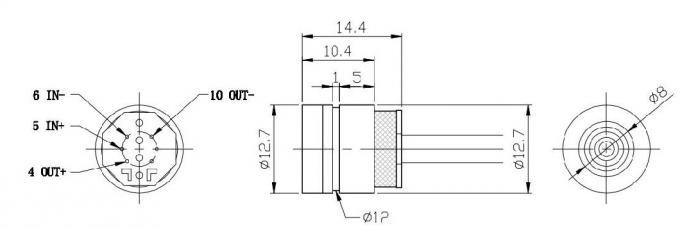

| Çizelge İnşaatı | |

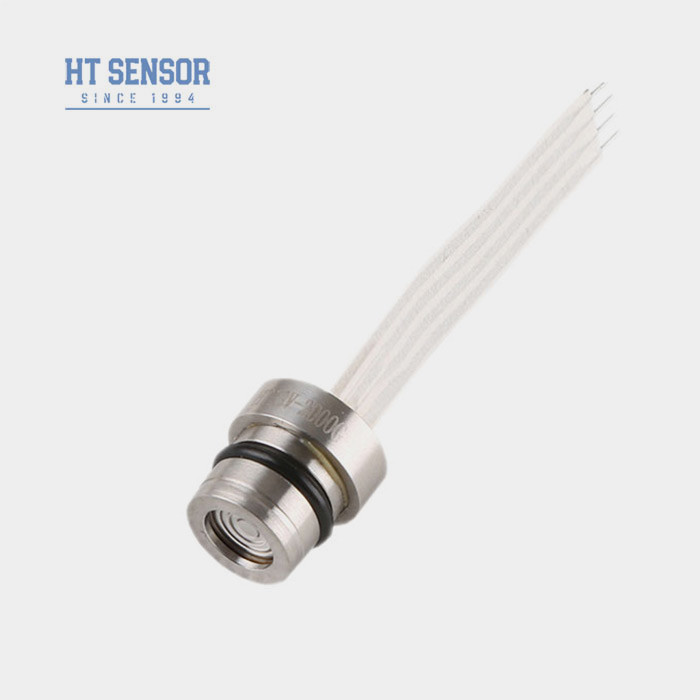

| tip 1 | |

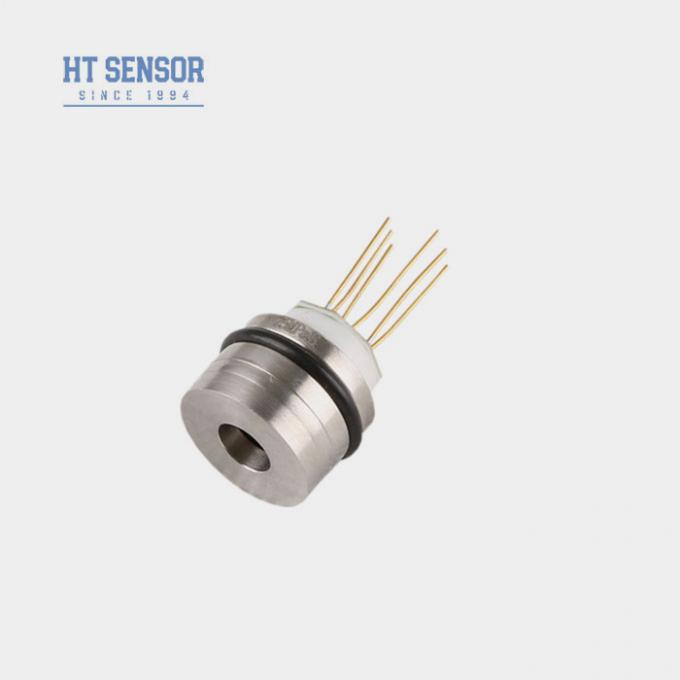

| tip2 | |

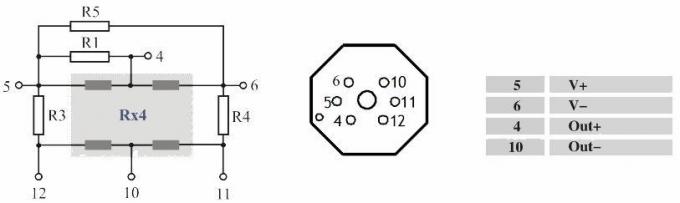

| Elektrik bağlantısı ve telafi |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
İhtiyaç duyulan hava sıkılık
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
