15mm Silikon Mini Basınç Algılayıcı 10VDC Paslanmaz Çelik Piezoresistive Seviye Algılayıcı
Ürün Detayları
| Model Numarası: | HT15V | İplik türü: | HAYIR |
|---|---|---|---|
| Kablo tipi: | Dört Telli | Ölçüm ortamı: | Gaz ve Sıvı |
| Menzil: | 0-350kpa~20MPa | Tedarik: | 5-10VDC |
| Anahtar Kelimeler: | Mini Sensör | Şartname: | 15 mm |
| Ticari marka: | HENGTONG | Tip: | Mini silikon basınç sensörü |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | OEM ve ODM için kullanılabilir |
| Vurgulamak |
15mm Silikon Mini Basınç Sensörü,Silikon Mini Basınç Sensörü 10VDC,10VDC paslanmaz çelik piezoresistif basınç sensörü |
||
Ürün Açıklaması

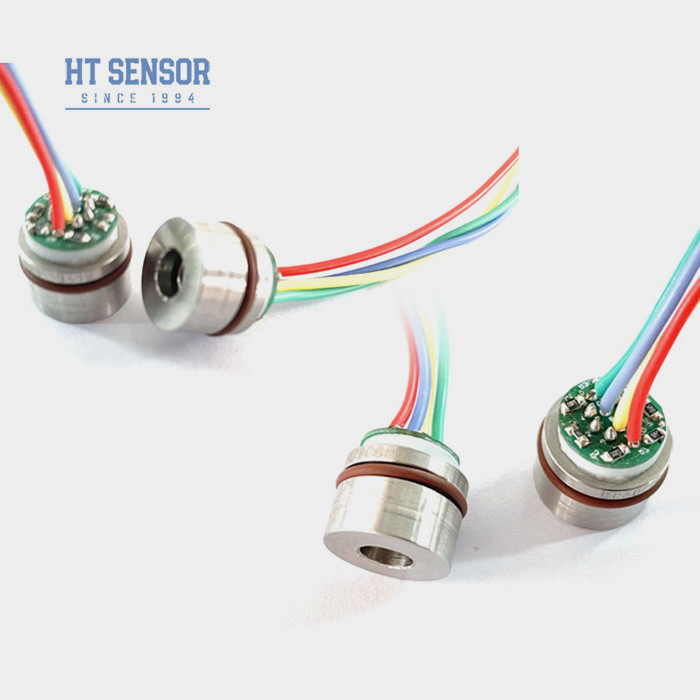

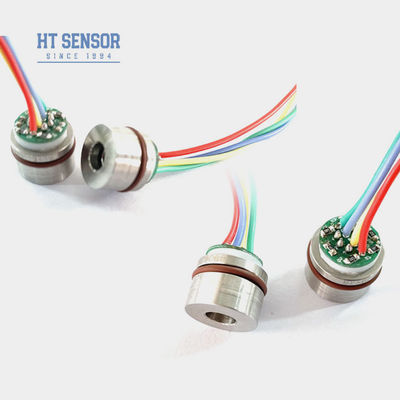

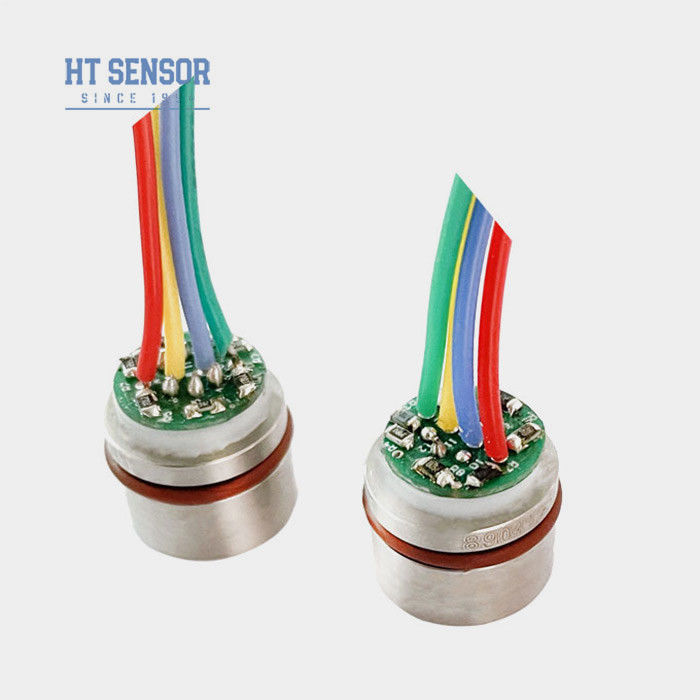

HT15V 15mm Mini Paslanmaz Çelik Silikon Basınç Sensörü 10VDC
HT15V PiezoresistifSilikonBasınç sensörü
15 mm silikon basınç sensörü:
V, sabit voltajlı bir güç kaynağı ve 10mv/V çıkış kontrolü olan bir silikon piezoresistif basınç sensörüdür.Sıvı ve gaz basıncını doğru bir şekilde ölçmek için difüzyon silikonun piezoresistif etkisini kullanır.V silikon basınç sensörü sadece 15 mm çapındadır, zarif tip basınç sensörüne aittir. Sensör, küçük boyut gerektiren çeşitli küçük ekipmanlarda yaygın olarak kullanılır.Şirketimiz de kullanıcıların ihtiyaçlarına göre özel özelleştirme yapabilir, özellikle ulusal savunma silah ve ekipmanları için tüm kaynaklı yapıların basınç sensörleri, geniş sıcaklık telafi, yüksek güvenilirlik, şok ve titreşim karşıtı sensörler gibi.
Ürün Özellikleri15 mm silikon basınç sensörü:
- Gelişmiş teknolojiyi kullanıyor ve 316L paslanmaz çelik içinde kapsamlı.konut
- Geniş ölçüm aralığı 0 ~ 350KPa ~ 60MpaS
- Yüksek güvenilirlik ve mükemmel kararlılık
- Sabit gerilim kaynağı
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Kompakt tasarım, sınırlı alana uygun uygulamalar için ideal
- Basınç izleme ve kontrolü için süreç kontrol sistemlerinde kullanılır
- Basınç ölçümü için soğutma sistemlerinde ve hava kompresörlerinde yaygın olarak kullanılır
- Güç kaynağı: ≤10VDC
- Ortak Mod Çıkış Voltajı: Girişin% 50'si (tipik)
- Girdi impedansı:4KΩ~20KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektrik Bağlantısı: 100mm yüksek sıcaklıklı tel, kurdele kablosu
| Performans parametreleri15 mm silikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 350KPa,1000KPa,2000Kpa | |||
| Mutlak ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | 100±1 | 100±2 | mV | ||
| Sıfır Offset Temp. Drift | ±0.8 | ±2 | % F.S | ||
| Tam ölçekli sıcaklık. | ±0.8 | ±2 | % F.S | ||
| Karşılıklı geçici. | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 80MPa arasındaki en küçük değeri alın. | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~ 20g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 10V @ 25oC | |||||
| Çizelge İnşaatı | |

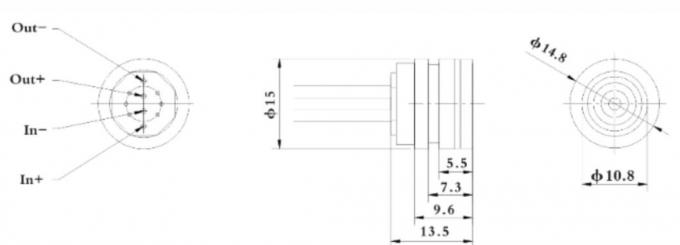

| Boyut |  |

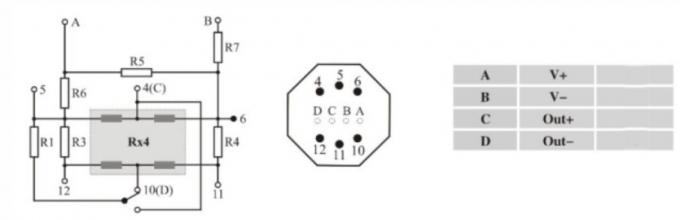

| Elektrik bağlantısı ve telafi |
|

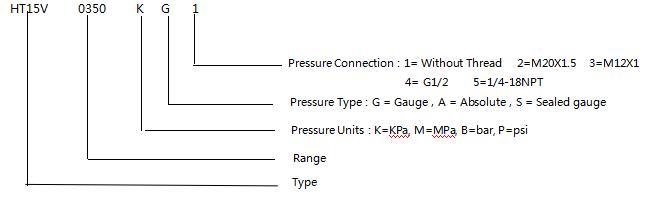

| Seçim Örnekleri |
| Sipariş ipuçları |
1. Toplamda, hava geçirmezlik gereksinimini gerçekleştirmek için, çekirdek kabuk boyutuna ve vericinin işbirliği yapmasına dikkat etmek için.
2. Evin montajı sırasında, kompensasyon plakanın sıkışmasını veya hasar görmesini önlemek için dikey olarak hizalandığından ve eşit basınç uygulandığından emin olun.
3Eğer test edilen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Sensör diyaframına el veya keskin bir nesneyle basmaktan kaçının.
5Suyu önlemek için ölçüm basınç sensörünün negatif basınç odasının basınç girişini atmosfere açık tutun.Su buharı veya aşındırıcı ortamlar, ölçüm basınç çekirdeğinin negatif basınç odasına girerken.
6Eğer herhangi bir değişim iğnesi varsa, lütfen referans için gerçek iletken üzerindeki etikete göre.
