15mm OEM Silikon 316L Stainless Steel Basınç Algılayıcısı
Product Details
| Model Numarası: | HT15 | İplik türü: | İp olabilir. |
|---|---|---|---|
| Kablo tipi: | Altınla kaplanmış Kovar iğne veya Dört Tel | Ölçüm Ortamı: | Gaz ve Sıvı |
| Güç: | 5-10VDC /1.5mA | Çıkış: | 10mv/V 100+-30mv |
| Anahtar Kelimeler: | Mini Sensör | Taşıma Paketi: | karton |
| Ticari marka: | HENGTONG | Malzeme: | 316L paslanmaz çelik |
| Vurgulamak |
Silikon 316L paslanmaz çelik basınç sensörü,15mm OEM Paslanmaz Çelik Basınç Algılayıcı,Sıvı seviyesi ölçümü için 15 mm basınç sensörü |
||
Product Description
15mm OEM 316L Paslanmaz Çelik Silikon Sıvı Testi için Basınç Sensörü
Silikon Piezorezistif Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
çekirdeğinde yüksek kararlılığa sahip yayılan silikon elementlere sahip bir silikon piezorezistif basınç sensörüdür. Sıvı ve gazların basıncını ölçmek için yayılan silikonun piezorezistif etkisini kullanır. Sensör, basınç ve seviye ölçüm sinyallerini mv elektrik çıkışına dönüştürebilir. Sensör hızlı ve doğru bir arayüze sahiptir. Sensörün doğrusal olmaması, hava kompresörü, soğutma sistemi ve diğer uygulamalarda yaygın olarak kullanılan BFSL en küçük kareler yöntemine göre hesaplanır.
Ürün Özellikleri Performans Parametreleri silikon basınç sensörünün
- Gelişmiş teknolojiyi kullanır ve 316L paslanmaz çelik muhafaza
- içine kapsüllenmiştir
- Geniş ölçüm aralığı 0~350KPa~60MpaSSıfır Ofset Sıcaklığı Sürüklenmesi
- :316L ile uyumlu aşındırıcı olmayan gaz ve sıvı basıncını ölçmek için uygundur
- paslanmaz çelik uyumluluğuSıfır Ofset Sıcaklığı Sürüklenmesi
- Basıncı izlemek ve kontrol etmek için proses kontrol sistemlerinde kullanılır
- :
- Güç Kaynağı: ≤2mA DC (Tipik 1.5mA DC)
- Giriş Empedansı:3KΩ~6KΩ
- Çıkış Empedansı:2.5KΩ~6KΩ
| Elektriksel Bağlantı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık telleriPerformans Parametreleri silikon basınç sensörünün | ||||
| : | Ölçüm Aralığı | Gösterge(G) | ||
| 350KPa,1000KPa,2000Kpa | Mutlak(A) | |||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | Mühürlü(S) | |||
| 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS | Tip | Maks | ||
| BirimSıfır Ofset Sıcaklığı Sürüklenmesi | ±0.15 | ±1 | ||
| %F.S | 0.05 | ±1 | ||
| %F.SHisterezis | 0.05 | ±1 | ||
| %F.SSıfır Ofset Sıcaklığı Sürüklenmesi | 0±1 | 100±30 | ||
| mVSıfır Ofset Sıcaklığı Sürüklenmesi | 100±10 | 100±30 | ||
| mVSıfır Ofset Sıcaklığı Sürüklenmesi | Tam Ölçek Sıcaklığı Sürüklenmesi | ±0.5 | ±1 | |
| %F.S | Tam Ölçek Sıcaklığı Sürüklenmesi | ±0.5 | ±1 | |
| %F.S | Telafi Edilmiş Sıcaklık | -40~125 | ||
| ºC | Çalışma Sıcaklığı | -40~125 | ||
| ºC | Depolama Sıcaklığı | -40~125 | ||
| ºC | İzin Verilebilir Aşırı Yük | |||
| Tam ölçeğin 3 katı veya 80MPa'dan daha küçük değeri alın | Patlama Basıncı | |||
| Tam ölçeğin 5 Katı | Uzun Süreli Kararlılık | 0.2 % | ||
| F.S/Yıl | Diyafram Malzemesi | |||
| 316L | İzolasyon Direnci | |||
| ≥200MΩ 100VDC | Titreşim | |||
| 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | Şok | |||
| 100g,11ms | Tepki Süresi | |||
| ≤1ms | O-ring Contası | |||
| Nitril kauçuk veya Floro kauçuk | Dolgu Ortamı | |||
| Silikon Yağı | Ağırlık | |||
| yaklaşık 20g | ||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 1.5mA @ 25°C | |
| Anahat Yapısı |  |

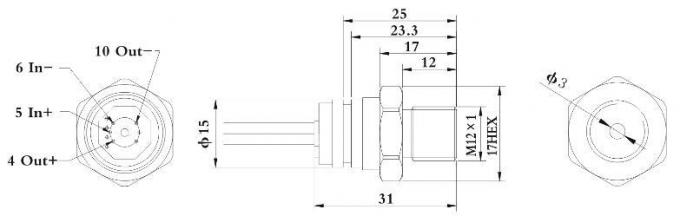

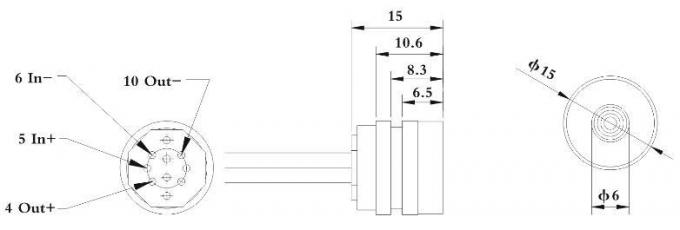

| tip1 | |
| tip2 |
|
|

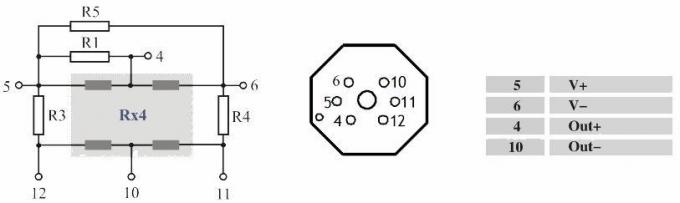

| Elektriksel bağlantı ve kompanzasyon |

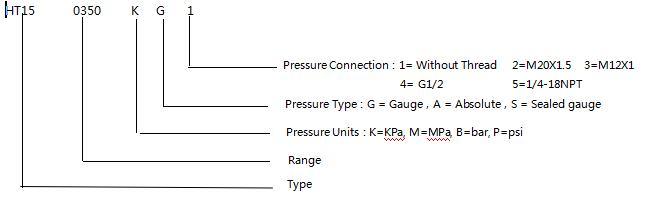

| Seçim Örnekleri |
1. Gerekli hava elde etmek için montaj sırasında çekirdek boyutu ile verici muhafazası arasındaki uyuma dikkat edin sıkılığı
2. Muhafazanın montajı sırasında, sıkışmayı veya kompanzasyon plakasının zarar görmesini önlemek için dikey olarak hizalandığından ve eşit basınç uyguladığınızdan emin olun.
3. Ölçülen ortam çekirdek diyafram ve muhafaza malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4. Diyaframın deformasyonu veya delinmesi nedeniyle çekirdeğe zarar gelmesini önlemek için sensör diyaframına elle veya keskin cisimlerle basmaktan kaçının.
5. Ölçüm basıncı çekirdeğinin basınç portunu atmosfere açık tutun ve çekirdek negatif basınç odasına su, su buharı veya aşındırıcı ortamların girmesini önleyin.
6. Pim uçlarında herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi izleyin.
