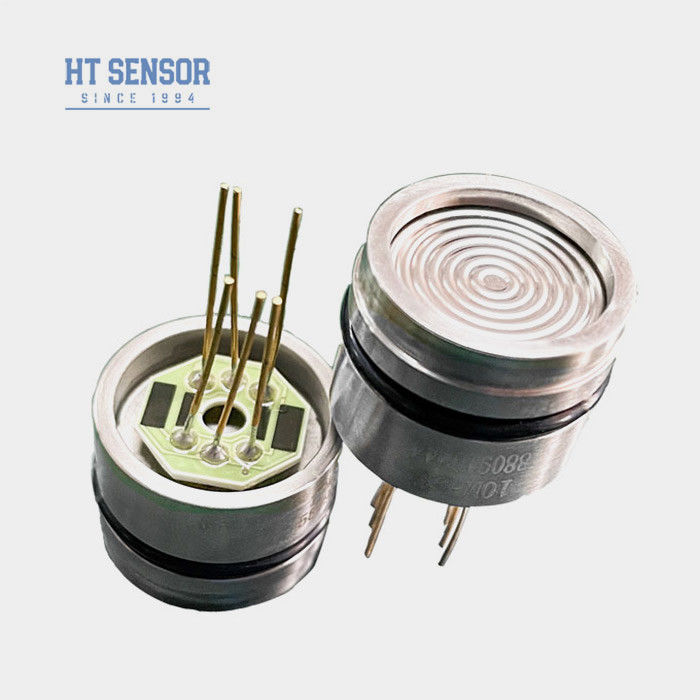

HT19F Difüzyon silikon basınç sensörü Endüstriyel sensör çekirdeği için mikro basınç sensörü
Product Details
| Model Numarası: | HT19F | Kablo tipi: | Dört Telli veya Altın Kaplama Kovar pimleri |
|---|---|---|---|
| Ölçüm Ortamı: | Gaz ve Sıvı | Güç: | 1.5mA |
| Şartname: | 19 mm | Menşei: | Çin |
| Hs kodu: | 9026209090 | Tip: | Piezoresistif silikon basınç sensörü |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | Mevcut | Özelleştirilmiş istek |
| Vurgulamak |
HT19F Difüzyon Silikon Basınç Sensörü,Mikro Basınç Algılayıcı 19mm,Endüstriyel 19mm için mikro basınç sensörü |
||
Product Description
Baoji Hengtong HT19F endüstriyel için düşük maliyetli fiyatlı difüzyon silikon basınç sensörü
19 mm Silikon Piezoresistive Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
HT19F, yüksek istikrarlı bir difüzyon silikon elementinden oluşan bir çekirdeğe sahip bir silikon piezoresistif basınç sensörü olarak çalışır.testi basıncını aktararak sıvı ve gazların basıncınıSilikon diafragma ile bir izolasyon diafragması ve silikon yağı üzerinden.Sensörün çok yönlülüğü, hava kompresörlerinde ve soğutmada geniş bir kullanım bulursistemleri.
Ürün Özelliklerisilikon basınç sensörü:
1Gelişmiş teknoloji ve 316L paslanmaz çelik koruma kullanıyor. Diyafram için titanyum ve Hastelloy gibi malzemeler2.Sıcaklık telafi ve sıfır noktası için kalın film devreleri kullanmak Düzeltme
3.Oolağanüstü güvenilirlik, tekrar edilebilirlik ve kararlılık
Başvurularsilikon basınç sensörü:
1. 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundur paslanmaz çelik uyumluluğu
2Petrol, kimyasal, metalürji, güç ve hidroloji de dahil olmak üzere çeşitli endüstriyel işlem alanlarında uygulanır.
3Denizcilik ve havacılık endüstrilerinde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemleri için uygundur.
5Süreç kontrol uygulamalarında kullanılır.
Elektrik performansısilikon basınç sensörü:
1Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
2Giriş impedansı: 3KΩ ~ 6KΩ
3Çıkış impedansı:2.5KΩ~6KΩ

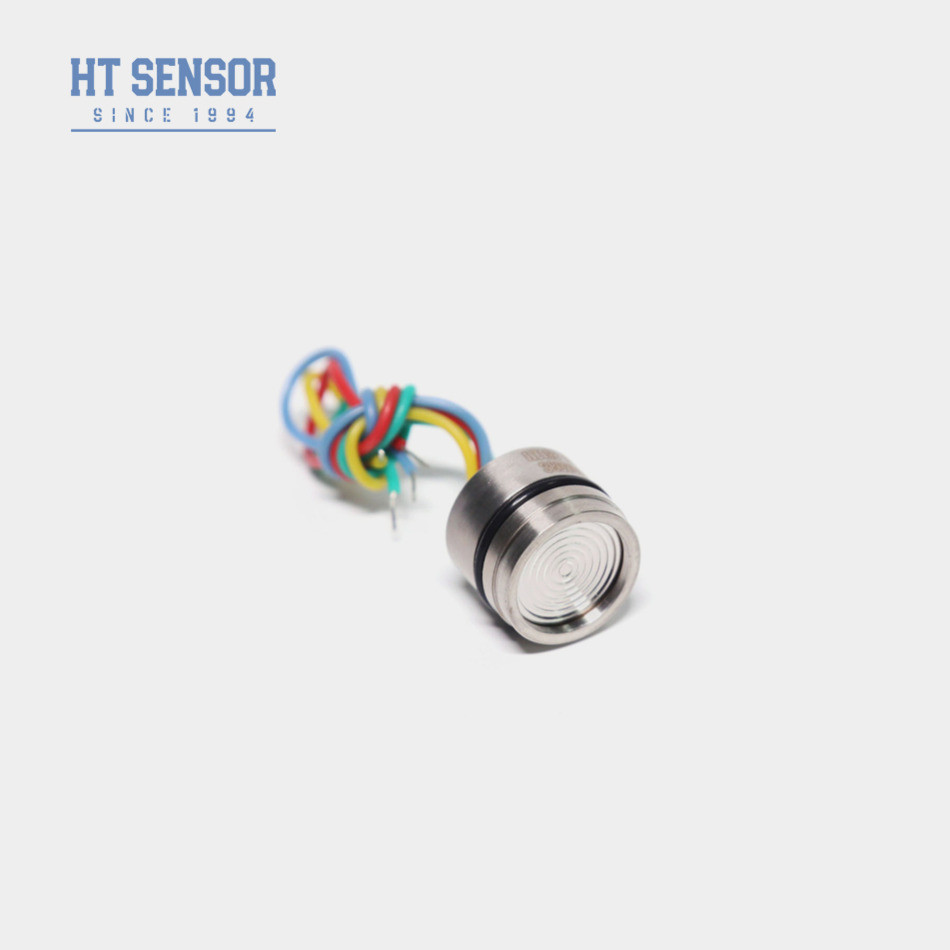

4Elektriksel bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.
| Performans parametrelerisilikon basınç sensörü: | |||||
| Aralık | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğrusal olmayanlık | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır çıkış | 0±1 | 0±2 | mV | ||
| Span çıkışı | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır sıcaklık hatası | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Sıcaklık Hata Süresi | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril halka veya Fluoro halka | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | Yaklaşık 28 gram. | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||

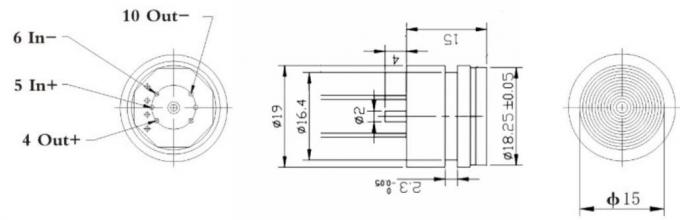

| Çizelge İnşaatı | |
| <3.5MPaS |  |

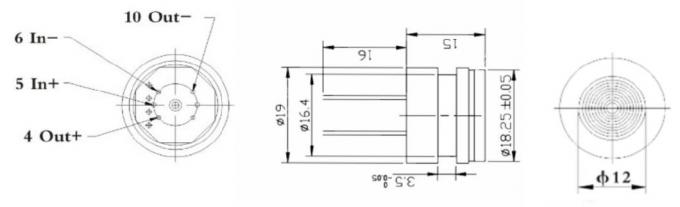

| ≥3.5MPaS <40MPaS |
|

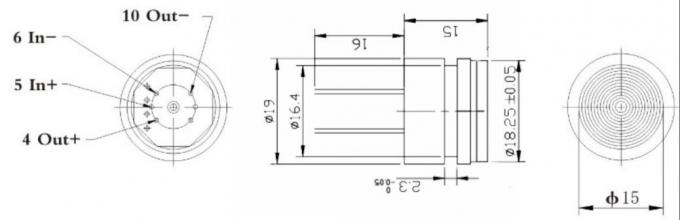

| ≥40MPaS | |

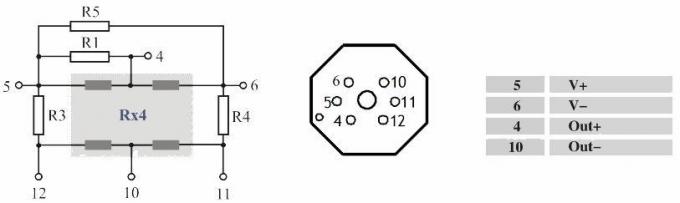

| Elektrik bağlantısı ve telafi |
|
|

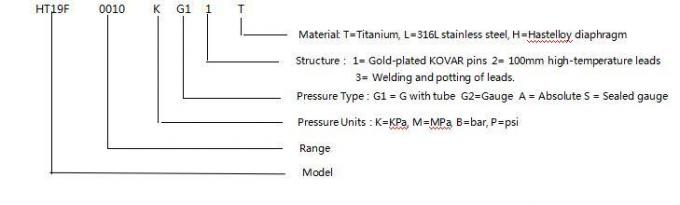

| Seçim Örnekleri |
| Sipariş ipuçları |
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
| Ürün |
| S&A |
S1: Var mı? - Sen fabrika şirketi misin?
A1: 22 yıldan fazla deneyime sahip bir üreticiyiz.
S2:Kustomlaştırılmış Ürün
A2: OEM ve Özel Tasarım hizmetleri sağlıyoruz.
S3:Kalite Garanti
A3: Ürünlerimiz, gönderim tarihinden orijinal alıcıya 12 ila 18 aylık sınırlı bir garantiye sahiptir. Hengtong, kusurlu ürünleri ücretsiz olarak değiştirecek veya onaracaktır.Bu garanti herhangi bir üniteye uygulanmaz.Kötü kullanılmış, ihmal edilmiş.
S4: Nakliye ve paketleme
A4: Ürünler genellikle UPS,FedEx,DHL ve INT dahil olmak üzere uluslararası Express ile gönderilmektedir.denetim sertifikası da dahil.
S5:Bizi arayın
A5: Teknik soru ve iş sorunu konusunda size hizmet vermek için aktif ve deneyimli bir satış ekibimiz var. Sadece bize mesaj bırakın veya Online Servisi tıklatın.
