Gaz Sıvı Silikon Basınç Sensörü Çekirdeği Düz Yüzey Basınç Sensörü Yüksek Kararlılık
Product Details
| Model Numarası: | HT24 | İplik: | G1/2 M20*1,5 1/2NPT |
|---|---|---|---|
| Kablo tipi: | Dört Telli veya Altın Kaplama Kovar pimleri | Ölçüm Ortamı: | Gaz ve Sıvı |
| Menzil: | 0-10kpa~20mpa | Güç: | 1.5mA |
| Taşıma Paketi: | karton | Ticari marka: | HENGTONG |
| Menşei: | Çin | Tip: | Piezodirençli Basınç Sensörü |
| İçin: | Dağınık Silikon Basınç Transmitteri | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | 316L paslanmaz çelik | Özelleştirme: | Mevcut | Özelleştirilmiş istek |
| Vurgulamak |
Gaz Sıvı Silikon Basınç Algılayıcı 1.5mA,Yüksek istikrarlı silikon basınç sensörü,1.5mA Diafragma Basınç Sensörü |
||
Product Description

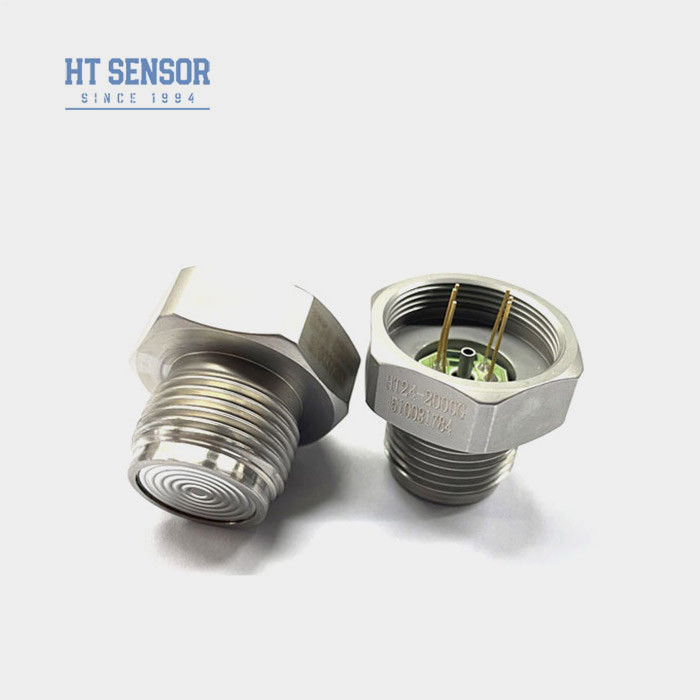

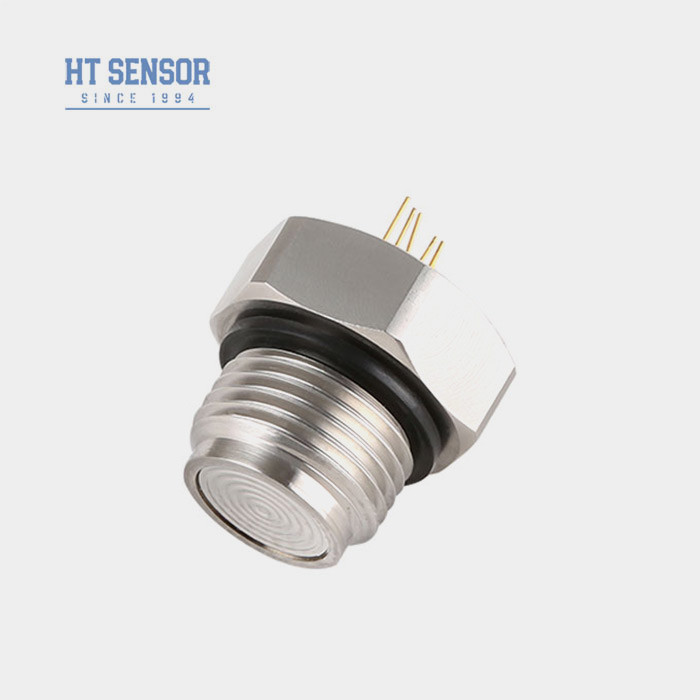

HT SENSÖR HT24 Yüksek Kararlılığa Sahip Difüzyonlu Silikon Çipli Flanşlı Diyaframlı silikon Basınç Sensörü
HT24 Silikon Piezorezistif Basınç Sensörü
Flanşlı diyaframlı silikon basınç sensörünün tanıtımı:
HT24, yüksek kararlılığa sahip difüzyonlu silikon çipli bir flanşlı diyaframlı basınç sensörüdür. Hassas çip, ölçülen ortamla doğrudan temas etmez. Basınç, paslanmaz çelik diyafram ve sızdırmazlık silikon yağı aracılığıyla hassas çipe aktarılır. Bu ürün, iplikli, G1/2 M20* 1.51/2NPT en yaygın kullanılan iplik olan düz bir diyafram yapısıdır. Temizlemesi kolay, yüksek güvenilirlik. Gıda, sağlık ve diğer endüstriler için uygundur.
Ürün Özellikleri flanşlı diyaframlı silikon basınç sensörünün:
- Gelişmiş teknoloji ve 316L paslanmaz çelik gövde kullanmak, diyafram için titanyum ve Hastelloy gibi malzemelerle birlikte
- Sıcaklık telafisi ve sıfır noktası için kalın film devreleri kullanmak düzeltme
- olağanüstü güvenilirlik, tekrarlanabilirlik ve kararlılık
- Temizlemeyi kolaylaştıran flanşlı diyafram yapısı
- 316L ile uyumlu aşındırıcı olmayan gaz ve sıvı basıncını ölçmek için uygundurPaslanmaz çelik
- Gıda ve içecek endüstrisi
- Endüstriyel proses kontrolü
- İlaç endüstrisi
- Güç Kaynağı: ≤2mA DC (Tipik 1.5mA DC)
- Giriş Empedansı : 2.5KΩ~6KΩ
- Çıkış Empedansı: 2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık telleri.
| Performans Parametreleri flanşlı diyaframlı silikon basınç sensörünün: | |||||
| Ölçüm Aralığı | Gösterge(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Mutlak(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Mühürlü(S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Tip | Maks | Birim | |||
| Doğrusallık Dışı | ±0.15 | ±0.3 | %F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | %F.S | ||
| Histerezis | 0.05 | 0.1 | %F.S | ||
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV | ||
| Tam Ölçek Çıkışı | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Ofset Sıcaklığı Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Tam Ölçek Sıcaklığı Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Telafi Edilmiş Sıcaklık | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Çalışma Sıcaklığı | -20~80 | ºC | |||
| Depolama Sıcaklığı | -40~125 | ºC | |||
| İzin Verilebilir Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa'dan daha küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçeğin 5 Katı | ||||
| Uzun Süreli Kararlılık | 0.2 % | F.S/Yıl | |||
| Diyafram Malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreşim | 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100g,11ms | ||||
| Tepki Süresi | ≤1ms | ||||
| O-ring Contası | Nitril kauçuk veya Floro kauçuk | ||||
| Dolgu Ortamı | Silikon Yağı | ||||
| Ağırlık | ~55g | ||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 1.5mA @25°C | |||||
| Anahat Yapısı | |
| Boyut |
|
| Elektriksel bağlantı ve telafi |
|
| Seçim Örnekleri |
| Sipariş İpuçları |
- 1. Montaj sırasında, gerekli sıkılığı elde etmek için çekirdek boyutu ile verici gövdesi arasındaki koordinasyona dikkat edilmelidir.
- 2. Kabuk montajı sürecinde, dikey hizalamayı ve eşit basıncı sağlamak, sıkışmayı veya hasar görmeyi önlemek için.
- 3. Test edilen ortam çekirdek diyafram ve gövde malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
- 4. Diyaframın deformasyonu veya delinmesi nedeniyle çekirdeğe zarar vermemek için basınç sensörü diyaframına elle veya keskin nesnelerle basmaktan kaçının.
- 5. Gösterge basıncı çekirdek ağzını atmosfere açık tutun, negatif basınç göstergesi basınç çekirdek odasına su, buhar veya aşındırıcı ortam girmesini önleyin.6. Herhangi bir değişiklik pimi varsa, lütfen referans için gerçek iletkendeki etikete göre hareket edin.
