HT-IQ Piezorezistif Silikon Basınç Sensörü 50.4mm Büyük Diyafram Tipi Yüzey Sensörü
Product Details
| Model Numarası: | HT-IQ | İplik türü: | 50.4mm sıkıştırıcı |
|---|---|---|---|
| Kablo tipi: | Dört Telli veya Altın Kaplama Kovar pimleri | Ölçüm ortamı: | Gaz ve Sıvı |
| Menzil: | 0-35kpa~3.5Mpa | Güç: | 1.5mA |
| Taşıma Paketi: | karton | Menşei: | Çin |
| Hs Kodu: | 9026209090 | Tip: | Piezoresistif silikon basınç sensörü |
| İçin: | Dağınık Silikon Basınç Transmitteri | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | Mevcut | Özelleştirilmiş istek |
| Vurgulamak |
HT-IQ Piezoresistive Silikon Basınç Sensörü,Piezoresistif Silikon Basınç Algılayıcı 50.4mm,50.4mm Büyük Diyafragma Tipi Basınç Algılayıcı |
||
Product Description

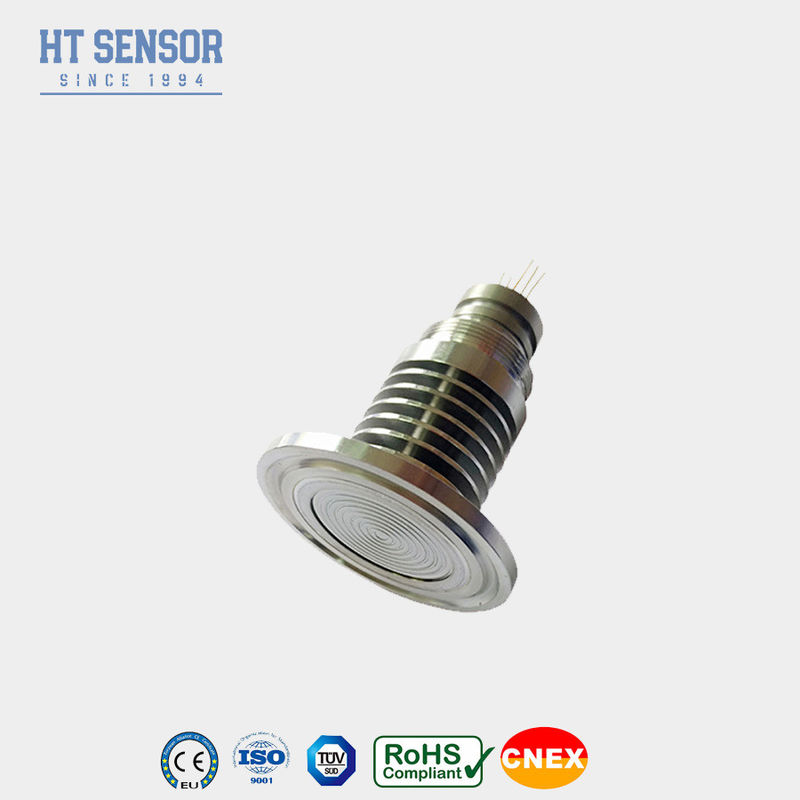

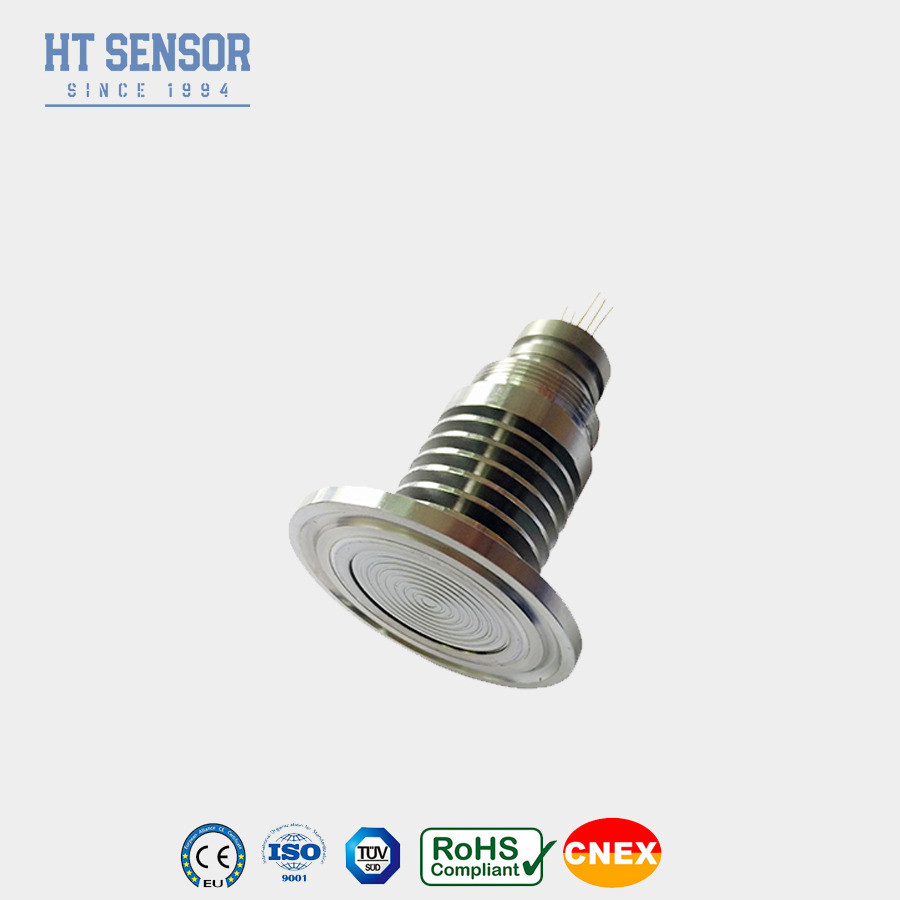

HT-IQ 50.4mm Büyük Diyafragma Piezoresistive Silikon Basınç Sensörü Giriş
HT-IQ Silikon Piezoresistive Basınç Algılayıcı
Piezoresistif silikon basınç sensörünün tanıtımı:
HT-IQ, son derece kararlı bir difüzyon silikon çipine sahip bir akış diyafram basınç sensörüdür.Bu ürün düz bir diyafram yapısına sahiptir, bu da onuTemizlenmesi kolay ve son derece güvenilir. Gıda ve hijyen gibi endüstrilerde uygulanmaya uygundur.
Ürün ÖzellikleriPiezoresistif silikon basınç sensörü:
- Gelişmiş teknoloji ve 316L paslanmaz çelik koruma kullanıyor.Diyafram için titanyum ve Hastelloy gibi malzemeler
- Sıcaklık telafi ve sıfır noktası için kalın film devreleri kullanmak Düzeltme
- olağanüstü güvenilirlik, tekrar edilebilirlik ve kararlılık

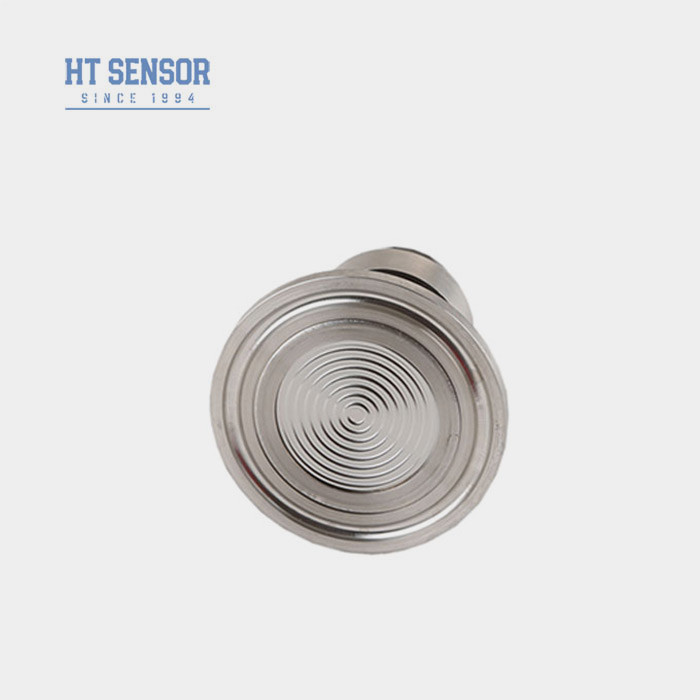

- Temizlemeyi kolaylaştıran, temizlenmesi kolay diyafragma yapısı
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Gıda ve içecek endüstrisi
- Endüstriyel süreç kontrolü
- İlaç endüstrisi
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı: 2.5KΩ~6KΩ
- Çıkış Impedansı: 2.5KΩ~6KΩ
- Elektriksel bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.
| Performans parametreleriPiezoresistif silikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~ 150g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |

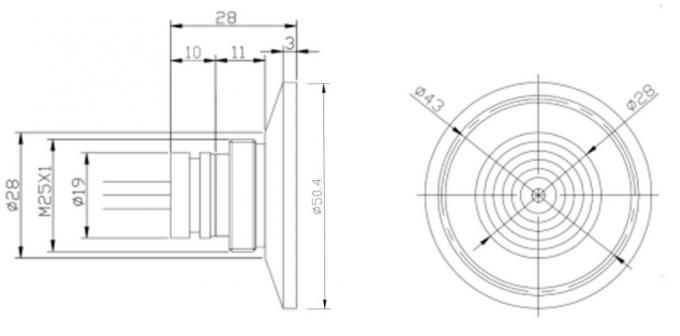

| Boyut |
|

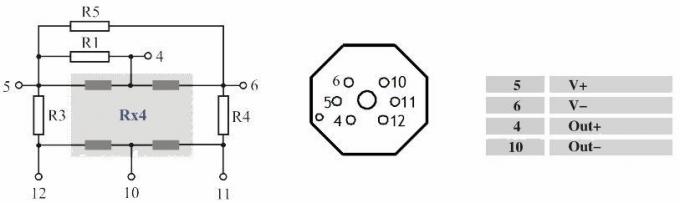

| Elektrik bağlantısı ve telafi |
|

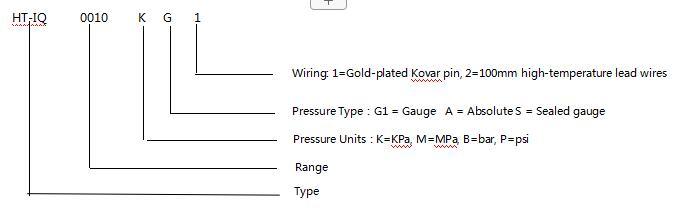

| Seçim Örnekleri |
| Sipariş ipuçları |
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diafragması ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
