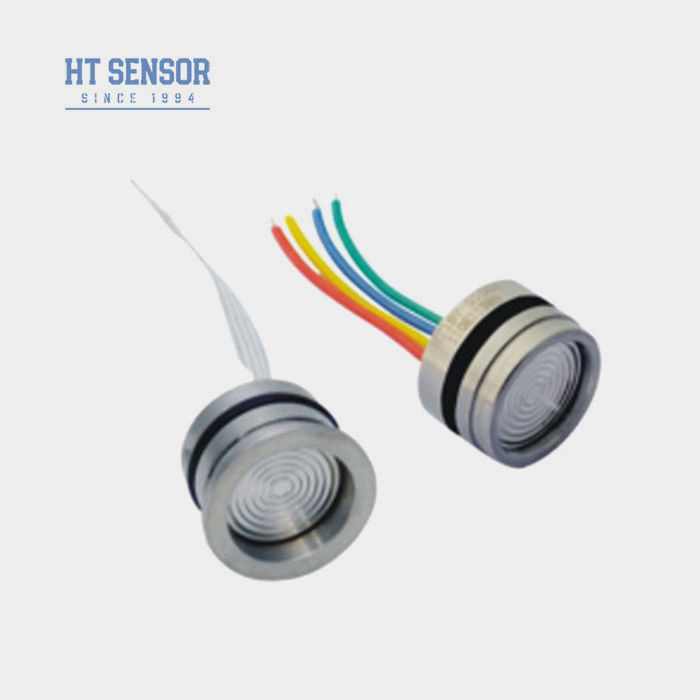

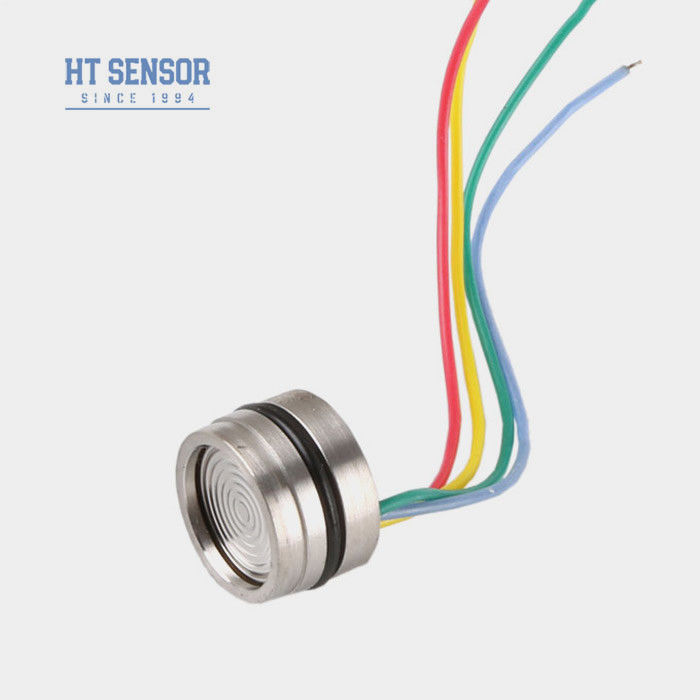

HT19V Silikon Piezorezistif Basınç Sensörü 5V 10VDC Silikon Sıvı Hava Basınç Sensörü
Product Details
| Model Numarası: | HT19V | İplik türü: | HAYIR |
|---|---|---|---|
| Kablo tipi: | Dört Telli | Ölçüm ortamı: | Gaz ve Sıvı |
| Menzil: | 0-10kpa~100mpa | Çıkış: | OG |
| Basınç türü: | G/A/S | Tedarik: | 1.5mA |
| Hs Kodu: | 9026209090 | Yetenek temini: | 20000pcs/ay |
| Tip: | Piezodirençli Basınç Sensörü | Malzeme: | Paslanmaz çelik |
| Özelleştirme: | Mevcut | Özelleştirilmiş istek | ||
| Vurgulamak |
HT19V Silikon Piezoresistif Basınç Algılayıcı,Silikon Piezoresistive Basınç Algılayıcı 10VDC,10VDC Silikon Sıvı Hava Basıncı Sensörü |
||
Product Description
HT19V 19mm 10VDC Güçlendirilmiş Piezoelektrik Silikon Basınç Algılayıcısı Hava ve Sıvı için
HT19V Silikon Piezoresistif Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
HT19V, çok istikrarlı bir difüzyon silikon elemanı kullanır ve güvenilir bir silikon piezoresistif basınç sensörü haline gelir.Sensör sıvı ve gaz basıncını doğru bir şekilde ölçer.Hava kompresörlerinde ve soğutma sistemlerinde yaygın uygulamaları, çeşitli endüstrilerde değerli bir varlık haline getirir.
Ürün Özelliklerisilikon basınç sensörü:
1.Sıcaklık telafi ve sıfır ofset için kalın film devreleri kullanırDüzeltme
2Yüksek güvenilirlik ve mükemmel kararlılık
3.Sabit gerilim güç kaynağı, standart çıkış
Başvurularsilikon basınç sensörü:
1. 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
2Basıncı izlemek ve kontrol etmek için süreç kontrol sistemlerinde kullanılır.
3Genellikle soğutma sistemlerinde ve basınç için hava kompresörlerinde kullanılır. ölçüm.
Elektrik performansısilikon basınç sensörü:
1Güç kaynağı: ≤10VDC
2. Genel mod çıkış voltajı: girişten %50 (tipik)
3Giriş impedansı: 4KΩ ~ 20KΩ
4Çıkış impedansı:2.5KΩ~6KΩ
5Elektrikli bağlantı: 100 mm yüksek sıcaklıklı tel, kurdele kablosu
| Performans parametrelerisilikon basınç sensörü- Evet. | ||||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | ||||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Mühürlü ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Tip | En fazla. | Birim | ||||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |||
| Histeriz | 0.05 | 0.1 | % F.S | |||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |||
| Tam ölçekli çıkış | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Çalışma sıcaklığı | -20~80 | oC | ||||
| Depolama sıcaklığı | -40~125 | oC | ||||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | |||||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||||
| Diyafram malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100 g, 11 ms | |||||
| Yanıt Zamanı | ≤1ms | |||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||||
| Doldurma Aracı | Silikon Yağı | |||||
| Ağırlık | ~ 28g | |||||
| Parametreler aşağıdaki koşullar altında test edilir: 10V @ 25oC | ||||||
| Çizelge İnşaatısilikon basınç sensörü | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| Elektrik bağlantısı ve telafisilikon basınç sensörü |
|
|
| Seçim Örnekleri |
| Sipariş ipuçları |
2Evin montajı sırasında, düz olarak hizalandığından emin olun ve tazminat plakasına zarar vermemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
