HT-IQT Silikon Basınç Değiştiricisi Flanş Kolay Temiz Yüksek Sıcaklık Basınç Sensörü
Product Details
| Model Numarası: | HT-IQT | Menzil: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Kablo tipi: | Dört Telli veya Altın Kaplama Kovar pimleri | Ölçüm Ortamı: | Gaz ve Sıvı |
| Tedarik: | 1.5mA | Dia: | 50,4 mm |
| Sıcaklık: | -40~125 | Çıkış: | mv sinyali |
| Ticari marka: | HENGTONG | Hs kodu: | 9026209090 |
| Çıkış sinyali tipi: | Analog Tip | Üretim süreci: | Entegrasyon |
| Malzeme: | paslanmaz çelik | Özelleştirme: | Mevcut | Özelleştirilmiş istek |
| Vurgulamak |
HT-IQT Silikon Basınç Değiştiricisi,Silikon Basınç Değiştiricisi Flange,Kolay Temizlenir Yüksek Basınçlı Sıcaklık Sensörü 3.5Mpa |
||
Product Description

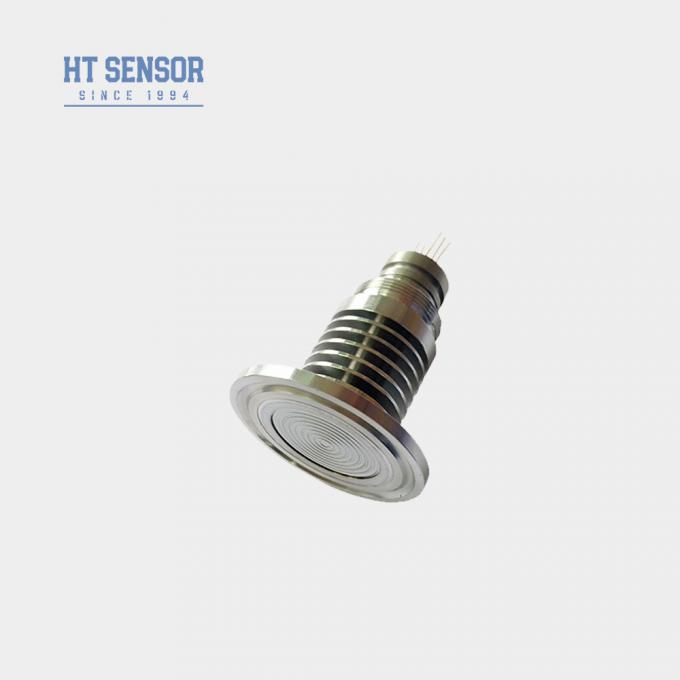

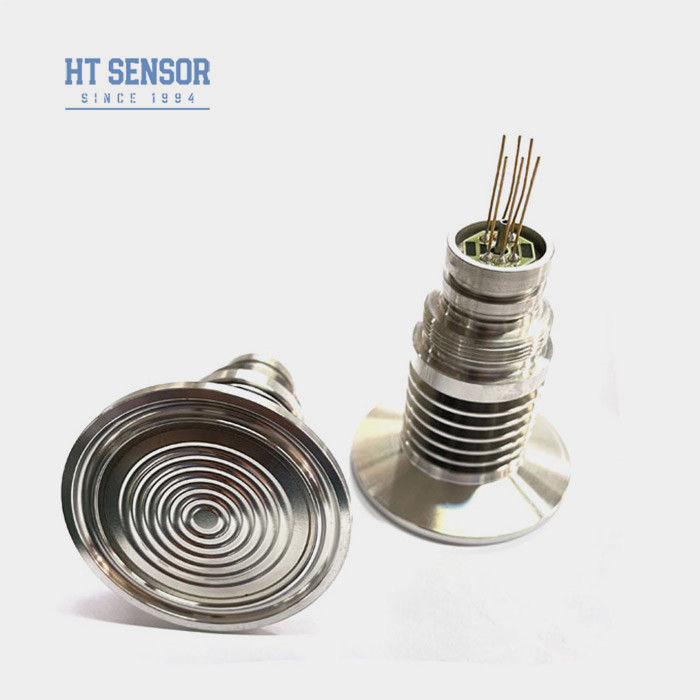

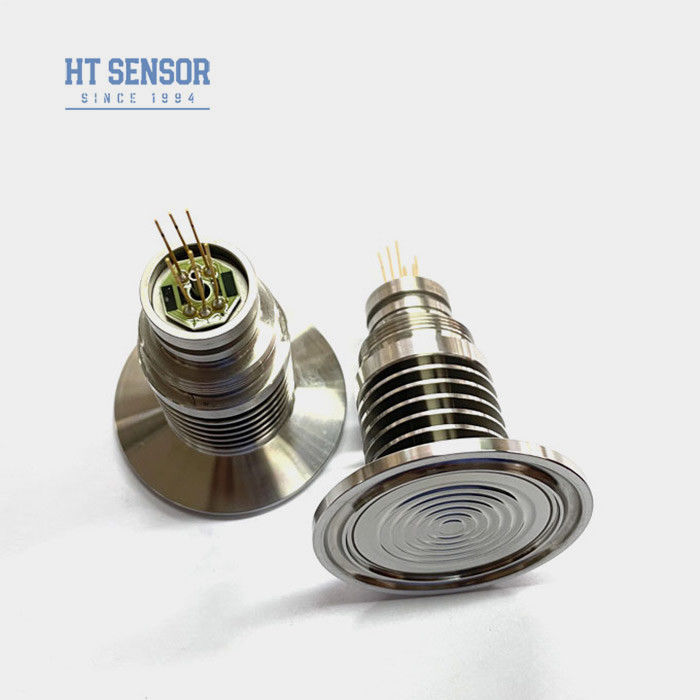

HT-IQT Yüksek Sıcaklık Flange Temizlenmesi Kolay Transducer için Silikon Basınç Sensörü
HT-IQT Silikon Piezoresistive Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
HT-IQT, çok istikrarlı bir yüksek sıcaklıklı difüzyon silikon yonga ile bir akış diyafram basınç sensörüdür. Duyarlı yonga ölçülen ortamla doğrudan temas etmez.Basınç paslanmaz çelik diyafram ve mühürleme silikon yağı ile hassas yonga aktarılır, ve çipin direnç köprüsü değişir, bunun sonucunda voltaj değişir ve voltaj millivolt seviyesine değişir.Temizlenmesi kolay, iplik ucunda kristalize olmaz.Temizlenmesi kolay, kurulumu basit, güvenilirliği yüksek.
Ürün Özelliklerisilikon basınç sensörü:
- Gelişmiş teknoloji ve 316L paslanmaz çelik kaplama ambalajı
- Kalın film yoluyla sıcaklık telafi ve sıfır noktası düzeltmesi
- devreOlağanüstü güvenilirlik, tekrar edilebilirlik ve kararlılık
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Gıda ve içecek endüstrisi
- İlaç endüstrisi
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı: 2.5KΩ~6KΩ
- Çıkış Impedansı: 2.5KΩ~6KΩ
- Elektriksel bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.
| Performans parametrelerisilikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~220g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatı | |

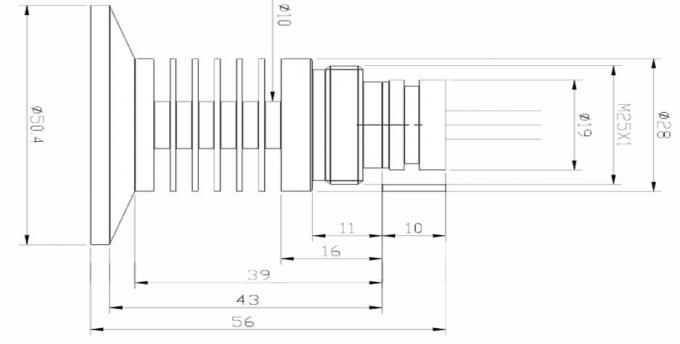

| Boyut |
|
| Elektrik bağlantısı ve telafi |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
2. Ev montaj süreci sırasında, dikey olarak hizalandığından emin olun ve dengeleme plakanın sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Eğer test edilen ortam çekirdek diyaframı ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Sensör diyaframına el veya keskin nesnelerle basmaktan kaçının, böylece diyaframın deformasyonu veya delinmesi ve çekirdeğin hasarı önlenir.
5Su, su buharı veya koroziv ortamların ölçüm çekirdeğinin negatif basınç odasına girmesini önlemek için ölçüm çekirdeğinin basınç kapısını atmosfere açık tutun.
6Eğer herhangi bir iğne değişirse, gerçek çekirdek tel üzerindeki etikete bakın.
