10VDC Sıvı Silikon Basınç Sensör Hücresi Mini Dişli Su Tankı Seviye Basınç Sensörü
Product Details
| Model NO.: | HT30V | İplik türü: | Özelleştirilmiş |
|---|---|---|---|
| Kablo tipi: | Dört Telli | Ölçüm Ortamı: | Gaz ve Sıvı |
| Özelleştirilmiş: | Özelleştirilmiş | Güç: | 5VDC 10VDC |
| Şartname: | G1/4 G1/8 1/4NPT ve benzeri. | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | Mevcut |
| Vurgulamak |
10VDC sıvı silikon basınç sensörü,Sıvı silikon basınç sensörü mini iplik,10VDC Su Tankı Basınç Duyarlısı |
||
Product Description

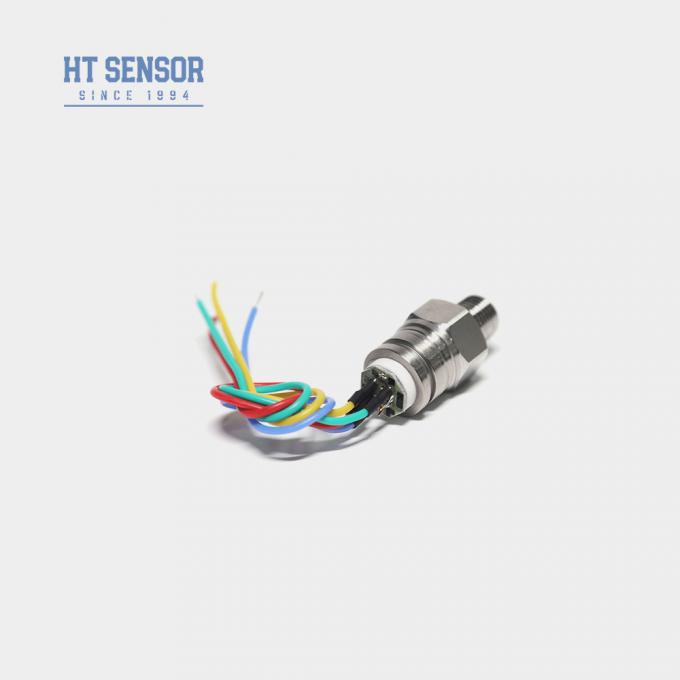

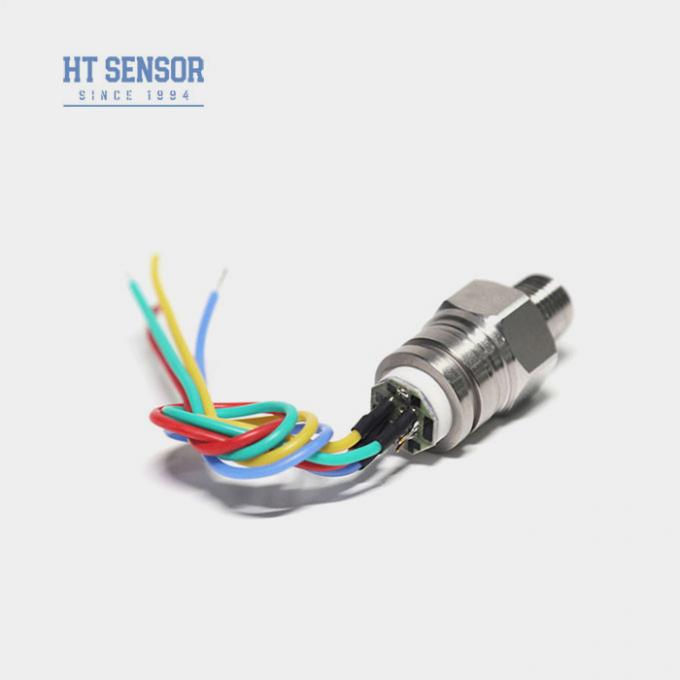

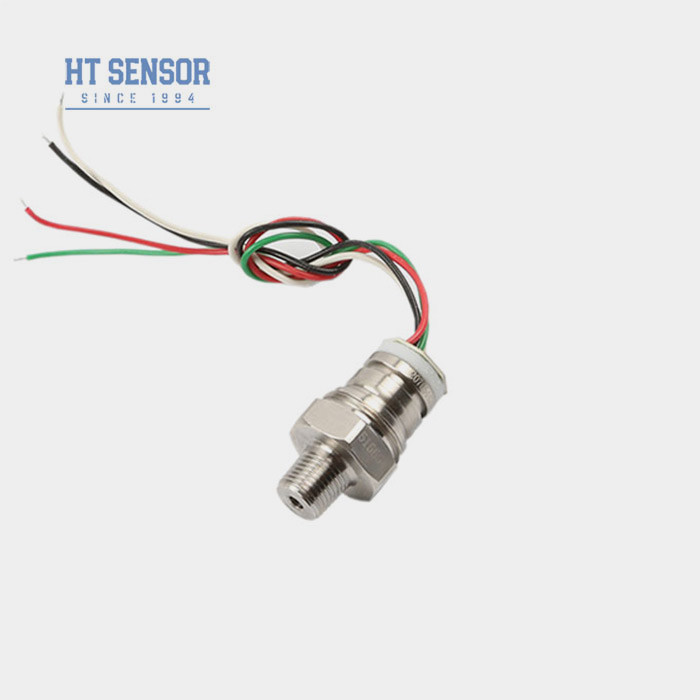

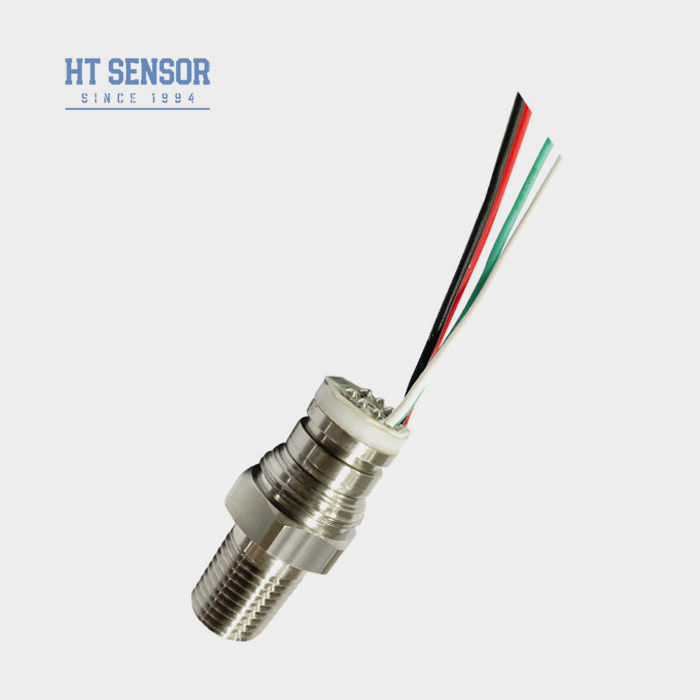

HT30V 10VDC Güçlendirilmiş Mini Thread Sıvı Silikon Basınç Algılayıcı Dönüştürücü
HT30V PiezoresistifSilikonBasınç Algılayıcı
Filtreli silikon basınç sensörünün tanıtımı:
HT30V, çok istikrarlı bir difüzyon silikon elemanı kullanır ve güvenilir bir silikon piezoresistif basınç sensörü haline gelir.Sensör sıvı ve gaz basıncını doğru bir şekilde ölçer.Hava kompresörlerinde ve soğutma sistemlerinde yaygın uygulamaları, çeşitli endüstrilerde değerli bir varlık haline getirir.
Ürün Özellikleriiplik silikon basınç sensörü:
- Sıcaklık telafi ve sıfır kaydırma için kalın film devreleri kullanırDüzeltme.
- Yüksek güvenilirlik ve mükemmel kararlılık.
- Sabit gerilim güç kaynağı, standart çıkış
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Basıncı izlemek ve kontrol etmek için süreç kontrol sistemlerinde kullanılır.
- Genellikle soğutma sistemlerinde ve basınç için hava kompresörlerinde kullanılır ölçüm.
- Güç kaynağı: ≤10VDC
- Ortak Mod Çıkış Voltajı: Girişin %50'si (tipik)
- Girdi impedansı:4KΩ~20KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektrik Bağlantısı: 100mm yüksek sıcaklıklı tel, kurdele kablosu
| Performans parametreleriiplik silikon basınç sensörü: | ||||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | ||||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS | |||||
| Tip | En fazla. | Birim | ||||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |||
| Histeriz | 0.05 | 0.1 | % F.S | |||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |||
| Tam ölçekli çıkış | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2.5 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Çalışma sıcaklığı | -20~80 | oC | ||||
| Depolama sıcaklığı | -40~125 | oC | ||||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | |||||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||||
| Diyafram malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100 g, 11 ms | |||||
| Yanıt Zamanı | ≤1ms | |||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||||
| Doldurma Aracı | Silikon Yağı | |||||
| Ağırlık | ~ 63 g | |||||
| Parametreler aşağıdaki koşullar altında test edilir: 10V @ 25oC | ||||||
| Çizelge İnşaatı | |

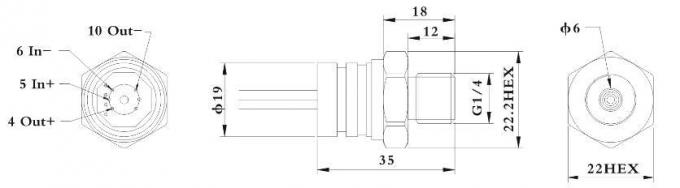

| Boyut | |
| Notlar: Basınç sensörünün iplik boyutu özelleştirilebilir | |
| Elektrik bağlantısı ve telafi |
|
|
| Seçim Örnekleri |
| Sipariş ipuçları |
1. Döşeli sensörler için, lütfen gerekli döşeli arayüzü, üst arayüzü, alt arayüzü veya kaynak ihtiyaçlarını açıklama boyut diyagramını vermek için onayladığınızdan emin olun.
2Eğer test edilen ortam çekirdek diyaframı ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
3Sensör diyaframının deformasyonunu veya deliği ve çekirdeğe zarar vermesini önlemek için sensör diyaframına el veya keskin nesneler kullanmaktan kaçının.
4Su, su buharı veya koroziv ortamların ölçüm çekirdeğinin negatif basınç odasına girmesini önlemek için ölçüm çekirdeğinin basınç kapısını atmosfere açık tutun.
5Eğer herhangi bir iğne değişirse, gerçek çekirdek tel üzerindeki etikete bakın.
