HT20V Diferansiyel Sensör Hücresi Basınç Yayımlı Silikon Piezorezistif Basınç Sensörü
Ürün Detayları
| Model NO.: | HT20V | Kablo tipi: | Dört Telli |
|---|---|---|---|
| Ölçüm Ortamı: | Gaz ve Sıvı | Özelleştirilmiş: | Özelleştirilmiş |
| Güç: | 10VDC | Taşıma Paketi: | karton |
| Tip: | Diferansiyel Piezodirençli Basınç Sensörü | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | Mevcut | Özelleştirilmiş istek |
| Vurgulamak |
HT20V Diferansiyel Sensör Basıncı,Farklılık Algılayıcı Basınç Difüzyon Silikon,Difüz Silikon Piezoresistive Basınç Sensörü |
||
Ürün Açıklaması

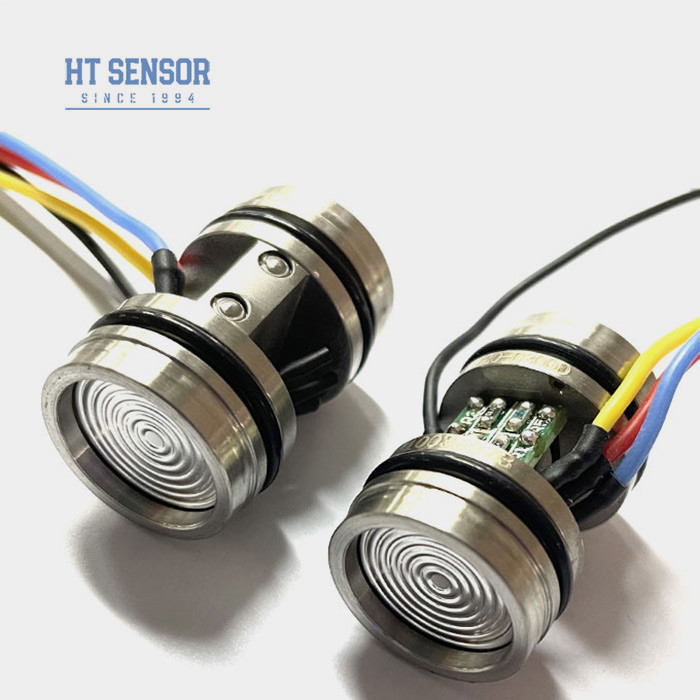

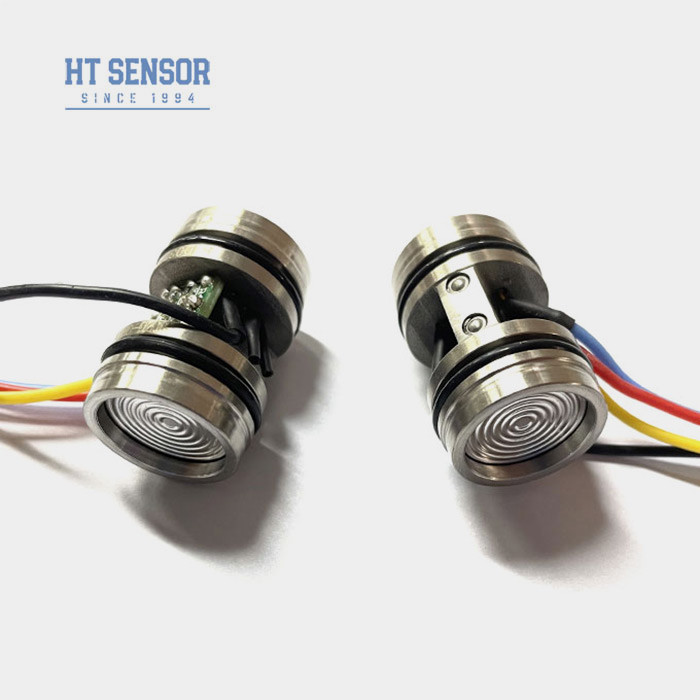

Baoji Hengtong HT20V Differential Piezoresistive Diffused Silicon Pressure Sensor 10vdc
Farklılık yayılmış silikon basınç sensörünün tanıtımı:
HT20V, çok istikrarlı bir yayılmış basınç algılayıcıdır.Kalıcı bir 316L paslanmaz çelik koruma ile kaplanmıştır.Sensör olağanüstü bir güvenilirlikle çalışır.Bir paslanmaz çelik diyafram ve mühürlü bir silikon yağı ile,Duyarlı çip, diğer çiplerden izole edilir.ölçülen ortamla doğrudan temas, tamamen katı durum oluştururDolayısıyla, bu sistem, farklılık basıncını doğru ölçmek için bir yapı oluşturur.çok yönlü ürün, güvenilir vehassas diferansiyel basınç ölçümü
Ürün ÖzellikleriDifferansiyel yayılmış silikon basınç sensörü:
- Istikrarlı ve güvenilir performans
- Yüksek statik basınç direnci
- Maliyet etkinliği
- Farklı basınç algılayıcı
- Basınç kalibrasyon cihazları
- Sıvı seviyesi ölçümü
- Güç kaynağı: ≤10VDC
- Ortak Mod Çıkış Voltajı: Girişin %50'si (tipik)
- Girdi impedansı:4KΩ~20KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektrik bağlantısı: 100 mm yüksek sıcaklıklı tel.
| Performans parametreleriDifferansiyel yayılmış silikon basınç sensörü: | ||||
| Ölçüm aralığı | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Tip | En fazla. | Birim | ||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |
| Histeriz | 0.05 | 0.1 | % F.S | |
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |
| Tam ölçekli çıkış | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100±1 | 100±2 | mV | |
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2.5 | % F.S |
| ≥35kPa | ±0.8 | ± 15 | % F.S | |
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35kPa | ±0.8 | ± 15 | % F.S | |
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| Çalışma sıcaklığı | -20~80 | oC | ||
| Depolama sıcaklığı | -40~125 | oC | ||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 4MPa arasındaki en küçük değeri alın | |||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||
| Diyafram malzemesi | 316L | |||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||
| Şok | 100 g, 11 ms | |||
| Yanıt Zamanı | ≤1ms | |||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||
| Doldurma Aracı | Silikon Yağı | |||
| Ağırlık | ~45g | |||
| Parametreler aşağıdaki koşullar altında test edilir: Sabit voltaj 10V ve ortam sıcaklığı 25oC | ||||
| Çizelge İnşaatıDifferansiyel yayılmış silikon basınç sensörü | |
| Boyut |  |
| NotlarEğer tel renkleri herhangi bir değişiklik varsa, lütfen doğru bilgi için sensöre bağlı etikete bakınız. | |
| Elektrik bağlantısı ve telafiDifferansiyel yayılmış silikon basınç sensörü |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
2. Evin montajı sırasında, dik olarak hizalandığından emin olun ve telafi plakasının zarar görmemesi veya zarar görmemesi için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
