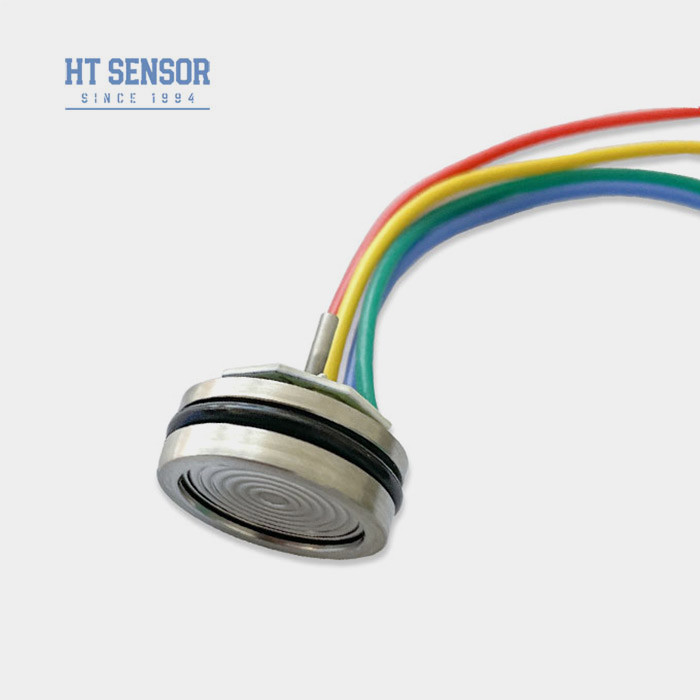

5V Silikon Piezoresistive Basınç Algılayıcı Diyafram Basınç Algılayıcı Pin Connect Basınç Hücresi ile
Product Details
| Model NO.: | HT26V | Çıkış sinyali tipi: | Analog 10mv/V |
|---|---|---|---|
| Güç: | 5-10VDC | Malzeme: | Paslanmaz çelik |
| İplik türü: | HAYIR | Ölçüm Ortamı: | Gaz ve Sıvı |
| Dia: | 19 mm | Yüksek: | OEM |
| Taşıma Paketi: | karton | Menşei: | Çin |
| Tip: | Silikon basınç sensörü | Özelleştirme: | Mevcut | Özelleştirilmiş istek |
| Vurgulamak |
5V Silikon Piezoresistive Basınç Algılayıcı,5V Silikon Diyafram Basınç Sensörü,Pin Bağlantısı İçin Diyafram Basınç Algılayıcı |
||
Product Description

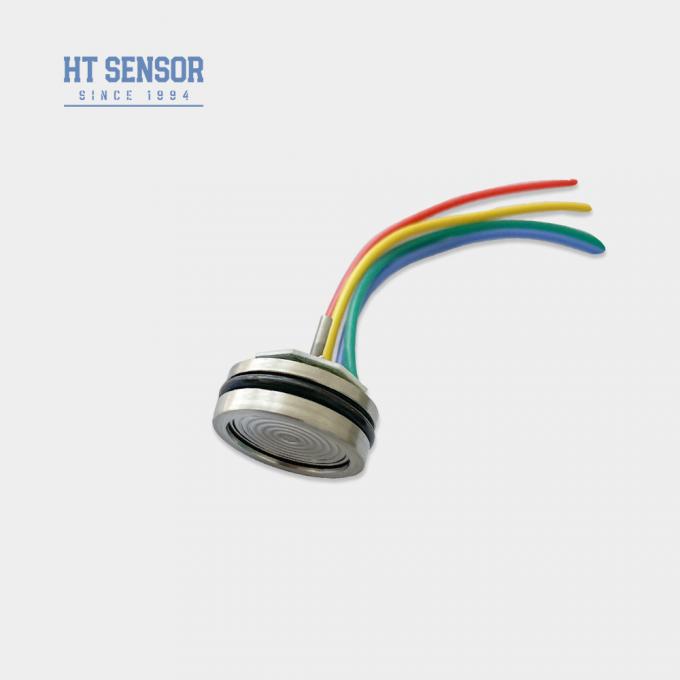

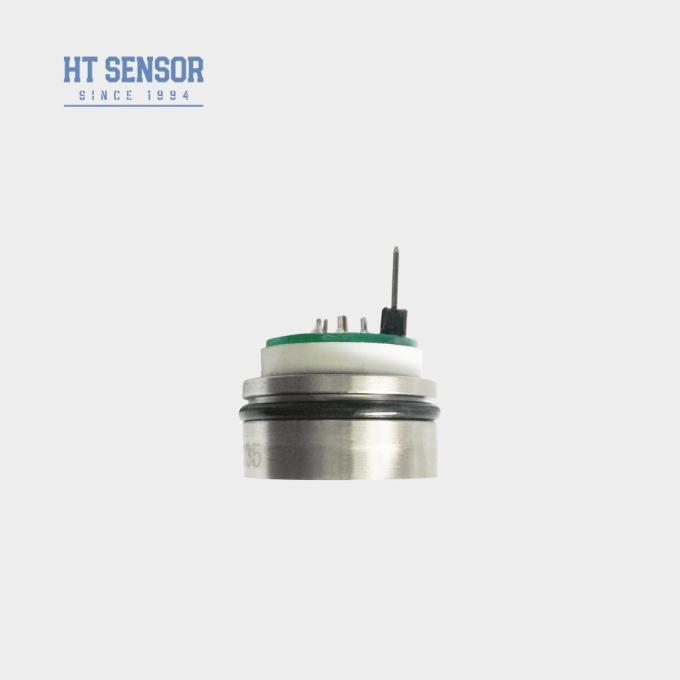

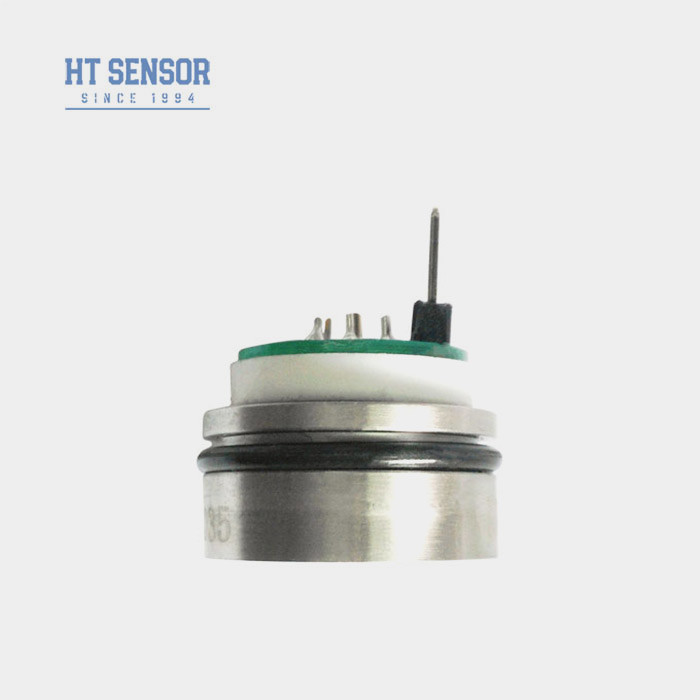

Hengtong HT26V 5V Pin bağlantısı olan elektrikli silikon basınç sensörü
HT26V Silikon Piezoresistive Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
HT26V, çekirdeğinde çok istikrarlı bir diföz silikon kristal elementi olan piezoresistif bir silikon basınç sensörüdür.Ölçülen ortamın basınç farkı, 316L yalıtım diafragması ve mühürleme silikon yağı ile silikon diafragmaya aktarılır.Özel yapısı normal 19mm çaplı, yüksek özelleştirilmiş, paslanmaz çelik parçalar 7mm kadar düşük olabilir. 5-10V sabit gerilim güç kaynağı, çıkış düzenli.HT26V basınç sensörü basınç mühürlenmesi ve kolay montaj için bir O halka ile donatılmıştır.
- Sabit gerilim kaynağı ve çıkış standart sinyalleri
- Yüksek güvenilirlik ve mükemmel kararlılık
- Bu Yüksekliği 7mm, çeşitli yapılar özelleştirilebilir
- Petrol, kimyasal, metalürji, güç ve hidroloji de dahil olmak üzere çeşitli endüstriyel işlem alanlarında uygulanır.
- Denizcilik ve havacılık endüstrilerinde kullanılır
- Hidrolik ve pnevmatik kontrol sistemleri için uygundur
- Süreç kontrol uygulamalarında kullanılır
- Güç kaynağı: ≤10VDC
- Ortak Mod Çıkış Voltajı: Girişin %50'si (tipik)
- Girdi impedansı:4KΩ~20KΩ
- Çıkış impedansı:2.5KΩ~6KΩ

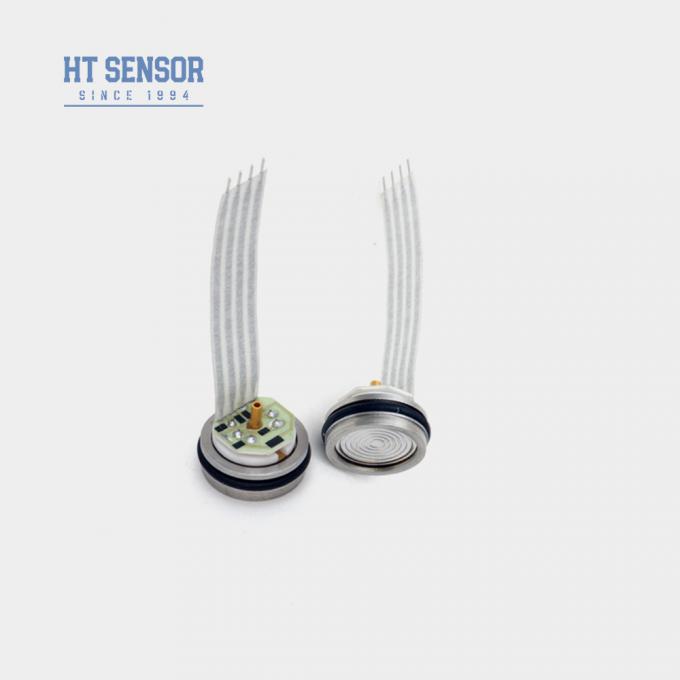

- Elektrik Bağlantısı:100mm yüksek sıcaklıklı tel, kurdele kablosu ve Pin konektörleri.
| Performans parametrelerisilikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2.5 | % F.S | |
| ≥35kPa | ±0.8 | ± 15 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.8 | ± 15 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | 3 katı tam ölçek | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~ 25g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: Sabit voltaj 10V ve ortam sıcaklığı 25oC | |||||
| Çizelge İnşaatı | |

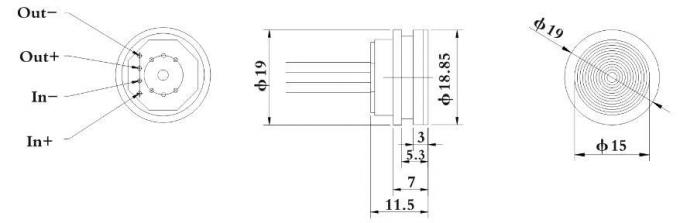

| Basınç borusu <3.5MPaS |
|

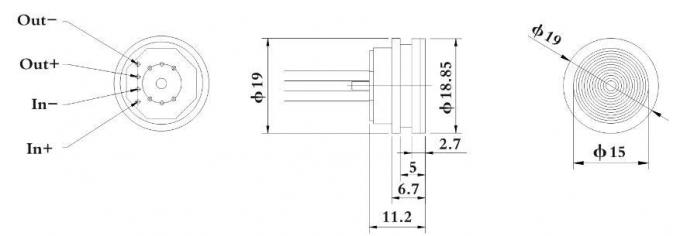

| Normal. ≥3.5MPaS <40MPaS |
|

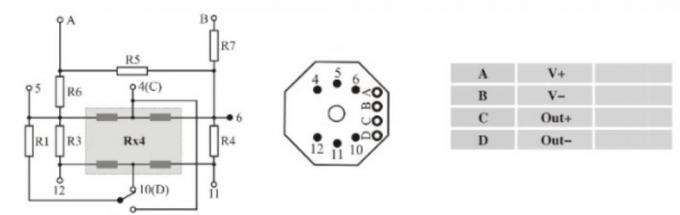

| Elektrik bağlantısı ve telafi |
|

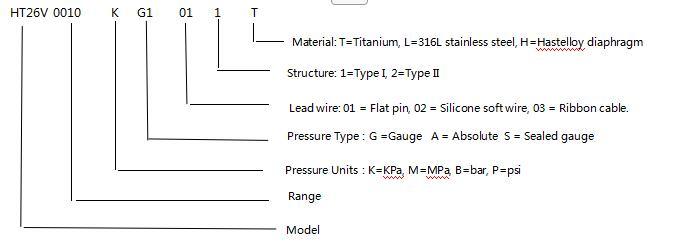

| Seçim Örnekleri |
| Sipariş ipuçları |
Gerekli hava sıklığı
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diafragması ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
