ODM OEM Silikon Piezorezistif Basınç Sensörü 10mv/V Diyafram Tabanlı Basınç Sensörü
Product Details
| Model Numarası: | HT26V | Çıkış sinyali tipi: | Analog Tip |
|---|---|---|---|
| Menzil: | 0-10kpa ~ 60mpa | Malzeme: | 316L paslanmaz çelik |
| Kablo tipi: | Dört tel veya kağıt banka | Ölçüm Ortamı: | Hava ve sıvı |
| Güç: | 5-10VDC Güç | Çıkış: | 10mv/V |
| Dia: | 19 mm | Özelleştirme: | OEM ve ODM |
| Vurgulamak |
ODM OEM Silikon Piezoresistive Basınç Sensörü,Silikon Piezoresistive Basınç Algılayıcı 5V,10V Diyafragma Temelli Basınç Sensörü |
||
Product Description
OEM HT26V 5-10V besleme silikon basınç sensörü çekirdek bileşenleri fabrikası

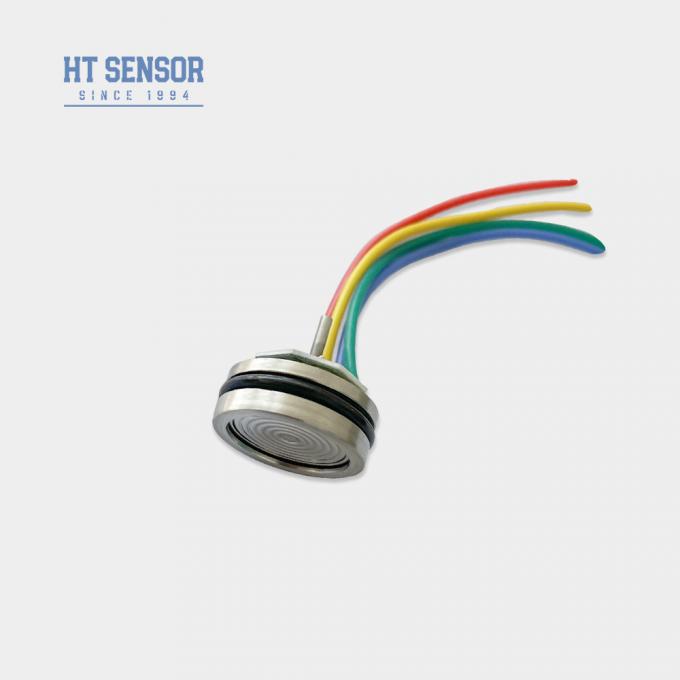

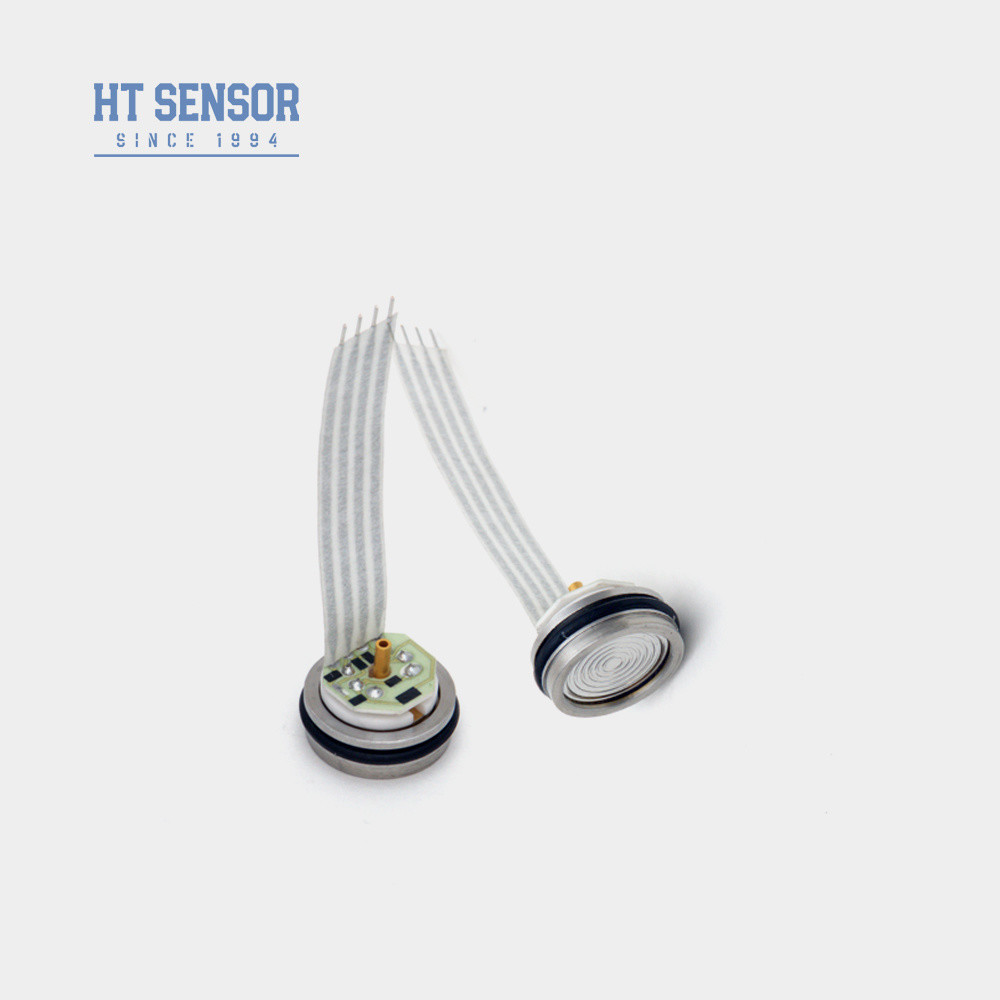

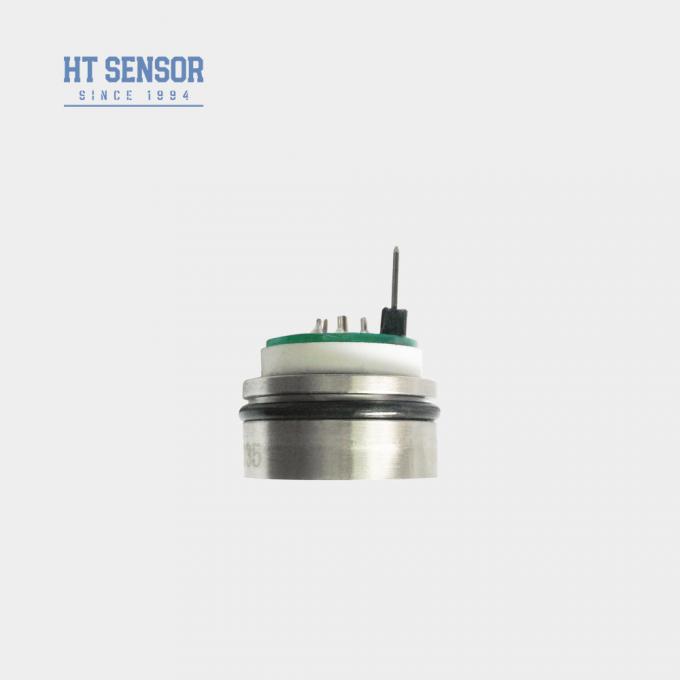

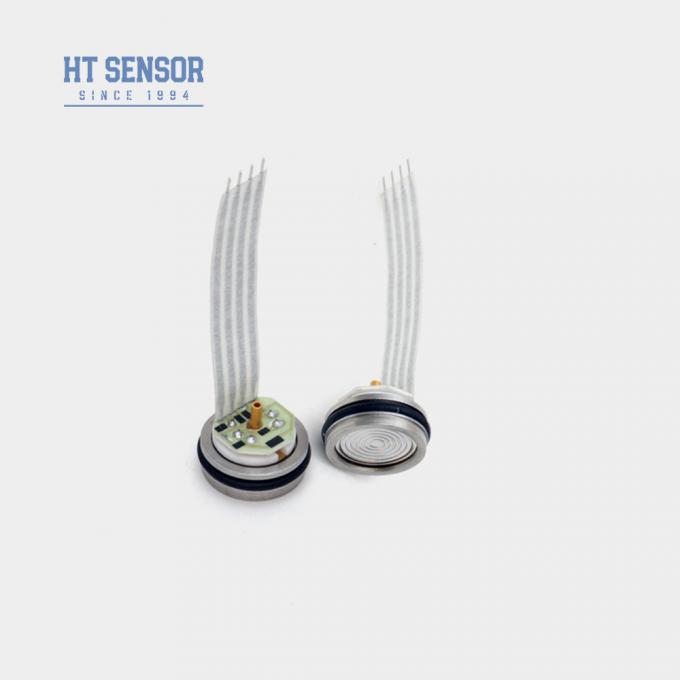

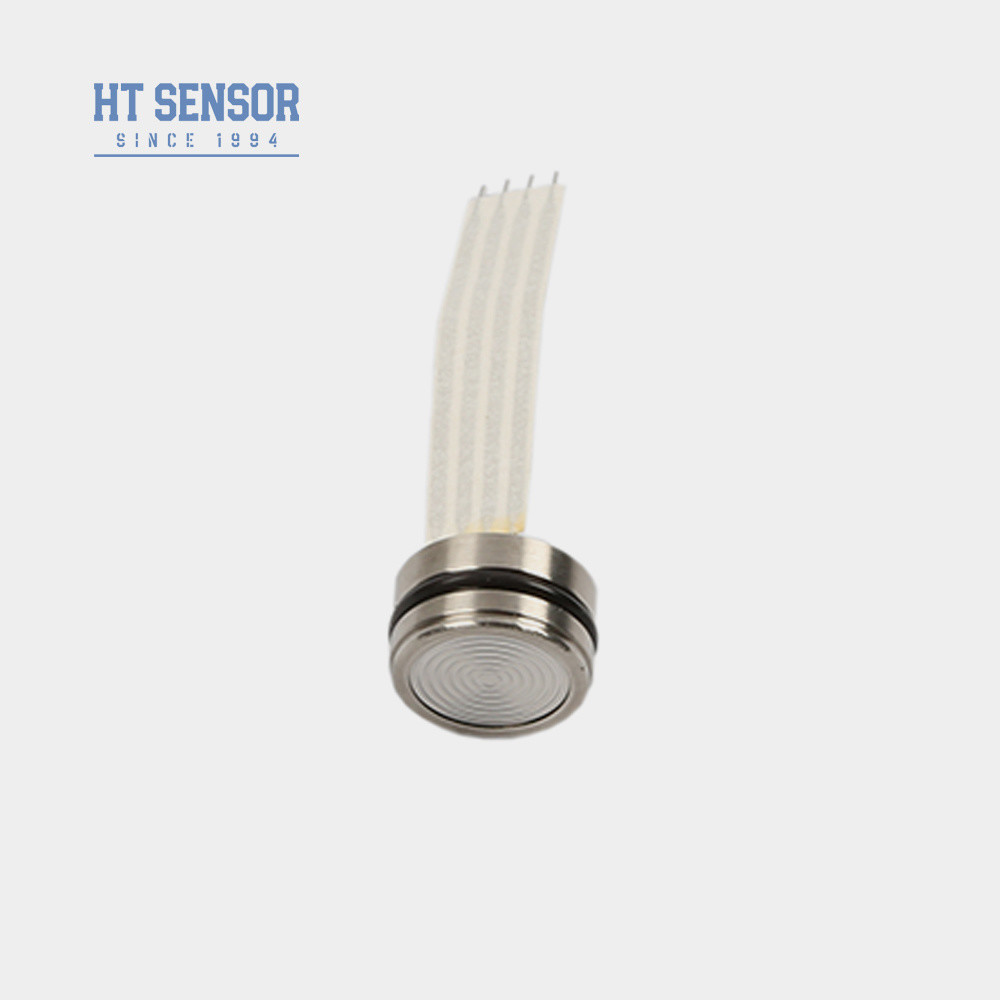

HT26V Piezorezistif silikon Basınç Sensörü
Silikon basınç sensörü çekirdeğinin tanıtımı:
HT26V, piezorezistif bir silikon basınç sensörü çekirdeğidir. Sıvıların ve gazların basıncını ölçmek için yayılan silikonun piezorezistif etkisini kullanır. Sabit voltaj güç kaynağı çıkışı nispeten standarttır, normal HT19 yüksekliğinden daha düşüktür, özel kasa montajı için uygundur.
Bu ürün özelleştirilmiş bir üründür, sabit voltaj güç kaynağı veya sabit akım güç kaynağı özelleştirilebilir, yükseklik saha ihtiyaçlarına göre özelleştirilebilir ve nihayetinde müşteri gereksinimlerine tam olarak uygulanabilir.
- Sabit voltaj beslemesi ve standart sinyallerin çıkışları
- Yüksek güvenilirlik ve mükemmel kararlılık
- The min yükseklik 7mm'dir, çeşitli yapılar özelleştirilebilir
- Çeşitli endüstriyel proses sahalarında uygulanır.
- petrol, kimya, metalurji, enerji ve hidroloji dahil .
- Denizcilik ve havacılık endüstrilerinde kullanılır
- Hidrolik ve pnömatik kontrol sistemleri için uygundur.
- Güç Kaynağı: ≤10VDC (5-10VDC)
- Ortak Mod Gerilim Çıkışı: Girişin %50'si (tipik)
- Giriş Empedansı:4KΩ~20KΩ
- Çıkış Empedansı:2.5KΩ~6KΩ
- Elektriksel Bağlantı:100mm yüksek sıcaklık kablosu, şerit kablo ve pim konektörleri.
| Performans Parametreleri silikon basınç sensörü çekirdeğinin: | |||||
| Ölçüm Aralığı | Gösterge(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| Mutlak(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Mühürlü(S) | 3500KPaS,7MPaS,10MPaS | ||||
| Tip | Maks | Birim | |||
| Doğrusal Olmayanlık | ±0.15 | ±0.3 | %F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | %F.S | ||
| Histerezis | 0.05 | 0.1 | %F.S | ||
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV | ||
| Tam Ölçek Çıkışı | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Sıfır Ofset Sıcaklık. Sürüklenme | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Tam Ölçek Sıcaklık. Sürüklenme | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Telafi Edilmiş Sıcaklık. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Çalışma Sıcaklığı | -20~80 | ºC | |||
| Depolama Sıcaklığı | -40~125 | ºC | |||
| İzin Verilebilir Aşırı Yük | Tam ölçeğin 3 katı | ||||
| Patlama Basıncı | Tam ölçeğin 5X'i | ||||
| Uzun Süreli Kararlılık | 0.2 % | F.S/Yıl | |||
| Diyafram Malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreşim | 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100g,11ms | ||||
| Tepki Süresi | ≤1ms | ||||
| O-ring Contası | Nitril kauçuk veya Floro kauçuk | ||||
| Dolgu Ortamı | Silikon Yağı | ||||
| Ağırlık | ~25g | ||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 10V @ 25ºC | |||||

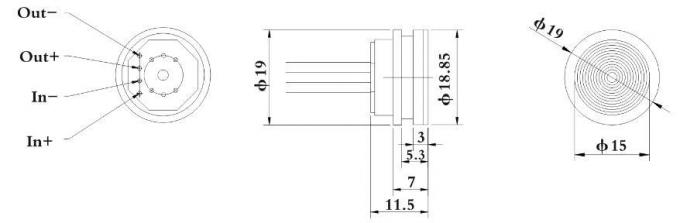

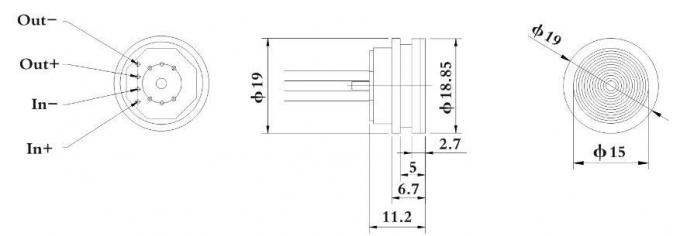

| Anahat Yapısı silikon basınç sensörü çekirdeğinin | |
| : Basınç Tüpü |
|
| <3.5MPaS Normal ≥3.5MPaS |
|
| <40MPaS |
|

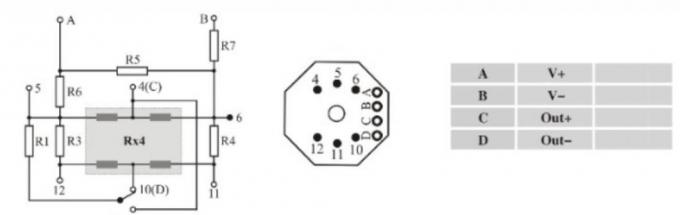

| Elektriksel bağlantı ve telafi |

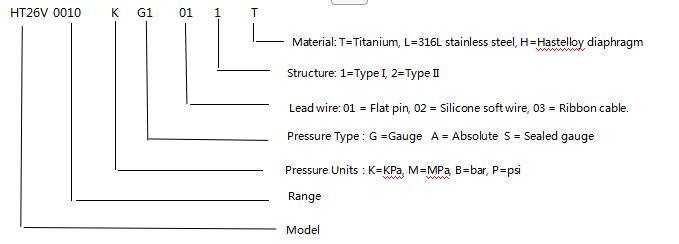

| Seçim Örnekleri |
1. Montaj sırasında çekirdek boyutu ile verici gövdesi arasındaki uyuma dikkat edin, böylece
gerekli hava sızdırmazlığı sağlanır
2. Gövdenin montajı sırasında, sıkışmayı veya telafi plakasının zarar görmesini önlemek için dikey olarak hizalandığından ve eşit basınç uygulandığından emin olun.
3. Ölçülen ortamın çekirdek diyaframı ve gövde malzemesi (316L) ile uyumlu olmaması durumunda, sipariş verirken özel talimatlar verilmelidir.
4. Diyaframın deformasyonu veya delinmesi nedeniyle çekirdeğe zarar gelmesini önlemek için sensör diyaframına elle veya keskin cisimlerle basmaktan kaçının.
5. Gösterge basınç çekirdeğinin basınç portunu atmosfere açık tutun ve su, su buharı veya aşındırıcı ortamların çekirdek negatif basınç odasına girmesini önleyin.
| 6. Pim uçlarında herhangi bir değişiklik olursa, referans için gerçek çekirdekteki etiketi takip edin. |
