20kpa Plastik Kabuk Farklı Basınç Algılayıcı Hücre Silikon Piezoresistive Basınç Algılayıcı
Product Details
| Model NO.: | HT100 | Tip: | Diferansiyel basınç |
|---|---|---|---|
| Kablo tipi: | Dört Telli | Ölçüm Ortamı: | Gazlı hava |
| Güç: | 5VDC / 1.5mA | Kesinlik: | %0,2 FS |
| Çıkış: | mv sinyali | Tedarik: | 1.5mA |
| Çıkış sinyali tipi: | Analog | Özelleştirme: | Mevcut OEM Özel İstek olabilir |
| Vurgulamak |
20kpa Plastik Kabuk Farklı Basınç Algılayıcı,Farklı basınç sensörü silikon,20kpa Silikon Piezoresistive Basınç Algılayıcı |
||
Product Description

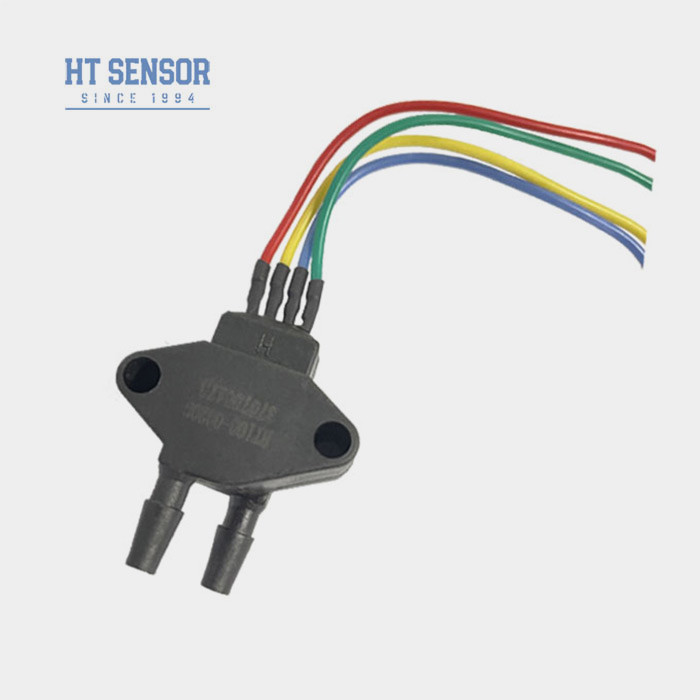

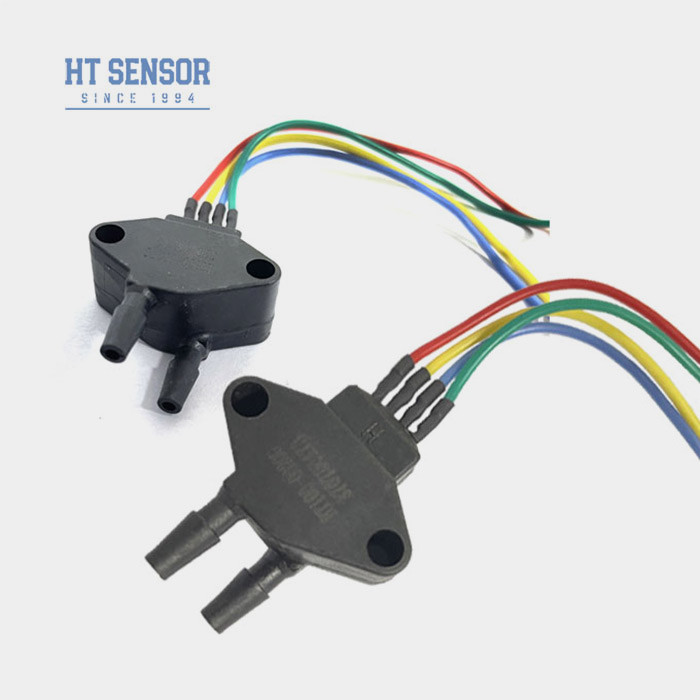

HT100 20kpa siyah plastik kabuğu diferansiyel basınç için diferansiyel silikon basınç sensörü
HT100Silikon Piezoresistive Basınç Sensörü
Akıcı silikon basınç sensörü:
Ürün ÖzellikleriFarklılık silikon basınç sensörü:
- Geniş ölçüm aralığı, 0 ~ 10KPa ~ 2Mpa
- Yüksek güvenilirlik ve mükemmel kararlılık
- TO8 kapsülleme teknolojisi
- Havacılık uygulamaları
BaşvurularFarklılık silikon basınç sensörü:
- Kuru, koroziv olmayan gaz basınçlarının ölçümü
- Pnömatik kontrol sistemleri
- Tıbbi uygulamalar için biyomedikal mühendislik
- HVAC (Isıtma, Havalandırma ve Klima) kontrol
- Havacılık ile ilgili amaçlar için havacılık deneyleri
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplama Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller
| Performans parametreleriFarklılık silikon basınç sensörü: | ||||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa. | ||||
| Tip | En fazla. | Birim | ||||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |||
| Histeriz | 0.05 | 0.1 | % F.S | |||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Çalışma sıcaklığı | -20~80 | oC | ||||
| Depolama sıcaklığı | -40~125 | oC | ||||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 4MPa arasındaki en küçük değeri alın | |||||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||||
| Diyafram malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100 g, 11 ms | |||||
| Yanıt Zamanı | ≤1ms | |||||
| Ağırlık | ~12.5g | |||||
| Parametreler aşağıdaki koşullar altında test edilir: Sürekli akım 1,5mA ve ortam sıcaklığı 25°C | ||||||
| Sipariş ipuçları |
2. Evin montajı sırasında, dik olarak hizalandığından emin olun ve telafi plakasının zarar görmemesi veya zarar görmemesi için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
