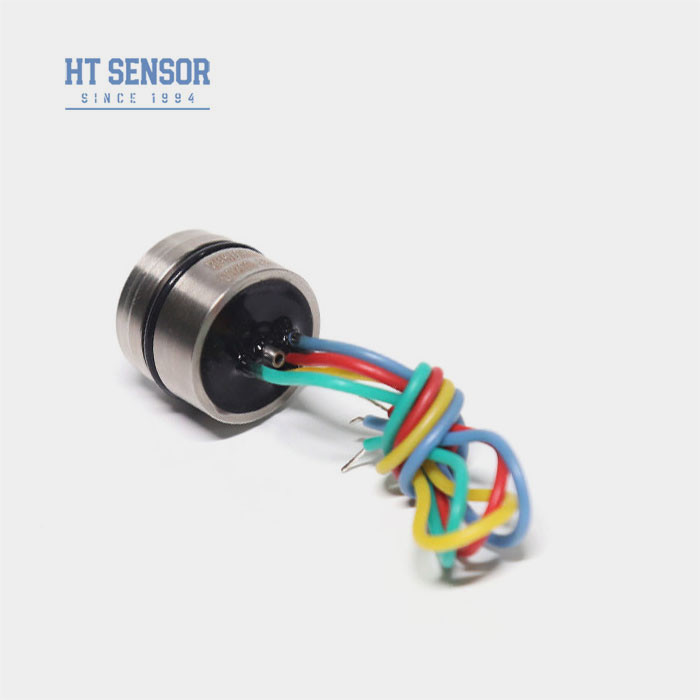

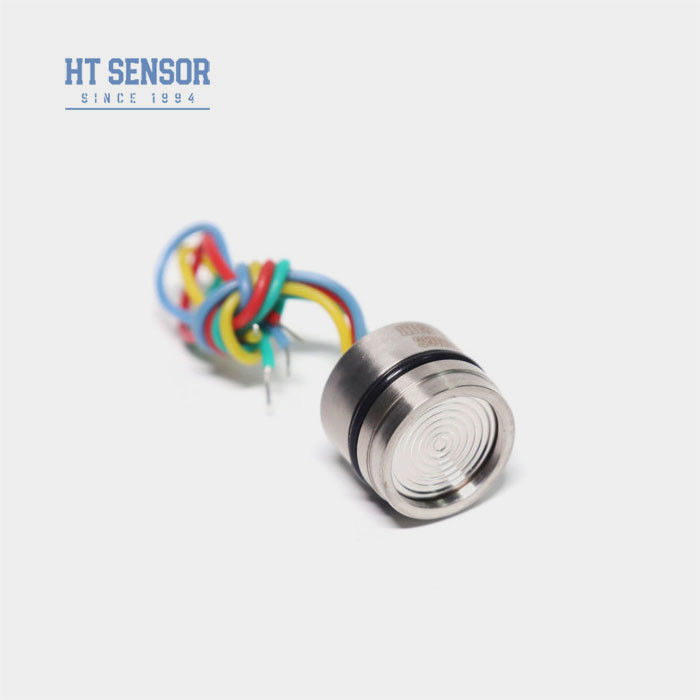

HT19 Difüzyon Silikon Basınç Sensörü Hücresi Piezorezistif Basınç Sensörü 12mm Yüksek
Product Details
| Malzeme: | 316L | Minimum Aralık: | 10kpa |
|---|---|---|---|
| Maksimum aralık: | 60 MPa | Tedarik: | 1.5mA |
| Çıkış: | 100mv+-30mv | seçilebilir: | Dört renkli silikon tel veya Altın kaplama pim |
| Modeli: | HT19 | Yüksek: | 12 mm |
| Yağ: | Difüzyon silikon | İplik: | HAYIR |
| Vurgulamak |
HT19 Difüzyon Silikon Basınç Sensörü,Difüzyon silikon basınç sensörü hücresi 12 mm,12 mm'lik piezoresistif basınç algılayıcı |
||
Product Description
HT19 Difüzyon Silikon Basınç Sensör Hücresi (Basınç Vericisi İçin)
HT19 Silikon Basınç Sensör
Silikon basınç sensörünün tanıtımı:
HT19 piezorezistif silikon basınç sensörü, ana bileşeni yüksek kararlılığa sahip difüzyon silikon algılama elemanıdır. Algılama paketi, 316L paslanmaz çelik diyaframdan algılama elemanına basıncı aktarmak için silikon yağı kullanır. Piezorezistif basınç sensörü, yüksek kararlılığa ve yüksek hassasiyete sahip uluslararası gelişmiş silikon basınç çipi kullanır, optimize edilmiş stres tasarımına sahip sinterleme tabanını benimser ve SMT, altın tel bağlama, diyafram kaynak, yüksek vakumlu yağlama, basınç döngüsü stres giderme, yüksek sıcaklıkta yaşlandırma, sıcaklık kompanzasyonu ve diğer işlemlerle üretilir. 30 yılı aşkın geliştirme, üretim deneyimi ve teknolojik yenilik ile ürünler mükemmel kararlılığa ve performansa sahiptir ve kullanıcılar tarafından yaygın olarak tanınmaktadır.
Ürünün Özellikleri silikon basınç sensörü:
- Geniş ölçüm aralığı:0~10KPa~100Mpa
- Piezorezistif silikon algılama elemanı
- Tam 316LSS, Tam Titanyum veya Hastelloy diyafram
- O-ring montajı
- Yüksek Doğruluk ve kararlılık
Uygulamalar silikon basınç sensörünün:
- Gaz ve sıvının ölçüm basıncı
- Petrol arama
- Şehir su temini, sıcak su temini
- Proses kontrol sistemi
- Havacılık ve navigasyon denetimi
- Hidrolik basınç
Silikon Basınç sensörünün Elektriksel Verileri
Besleme:1.5mADC Giriş empedansı:3KΩ~6KΩ
Çıkış empedansı:2.5KΩ~6KΩ İzolasyon direnci:≥100MΩ/50VDC
İzolasyon gerilimi: Muhafaza ve elektrik bağlantısı arasındaki 500VAC hasara neden olmaz
Ortam uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Silikon Basınç sensörünün Performans Özellikleri
| Parametreler |
Aralık:0~10KPa,20KPa, 35 KPa,100 KPa,200 KPa,350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| Tipik | Maks. | Birimler | ||
| Basınç Doğrusal Olmayanlık |
±0.15 |
±0.3 | %F.S | |
| Basınç Tekrarlanabilirliği ve Histerezis | 0.02 | 0.05 | %F.S | |
| Sıfır Çıkışı | 0±1 | 0±2 | mV | |
| Aralık Çıkışı | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| Sıcaklık Hatası-Sıfır | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| Sıcaklık Hatası-Aralık | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| Basınca Dayanıklılık | 3X Nominal aralık veya 120MPa, hangisi daha azsa | ------- | ||
| Çalışma Sıcaklık Aralığı | -20~80 | ℃ | ||
| Telafi Edilmiş Sıcaklık Aralığı | 0~70, 0~50(Aralık≤20KPa) | ℃ | ||
| Depolama Sıcaklık Aralığı | -40~125 | ℃ | ||
Not: Yukarıdaki parametreler şu koşullar altında geçerlidir: Besleme: 1.5mA Sıcaklık: 25℃
Boyut
1. Gerekli hava sızdırmazlığını elde etmek için montaj sırasında çekirdek boyutu ile verici gövdesi arasındaki uyuma dikkat edin
2. Gövdenin montajı sırasında, sıkışmayı veya kompanzasyon plakasının zarar görmesini önlemek için dikey olarak hizalandığından ve eşit basınç uyguladığınızdan emin olun.
3. Ölçülen ortam çekirdek diyafram ve gövde malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4. Diyaframın deformasyonu veya delinmesi nedeniyle çekirdeğe zarar gelmesini önlemek için sensör diyaframına elle veya keskin cisimlerle basmaktan kaçının.
5. Ölçüm basıncı çekirdeğinin basınç portunu atmosfere açık tutun ve çekirdek negatif basınç odasına su, su buharı veya aşındırıcı ortamların girmesini engelleyin.
6. Pin uçlarında herhangi bir değişiklik olursa, referans için gerçek çekirdekteki etiketi takip edin.
