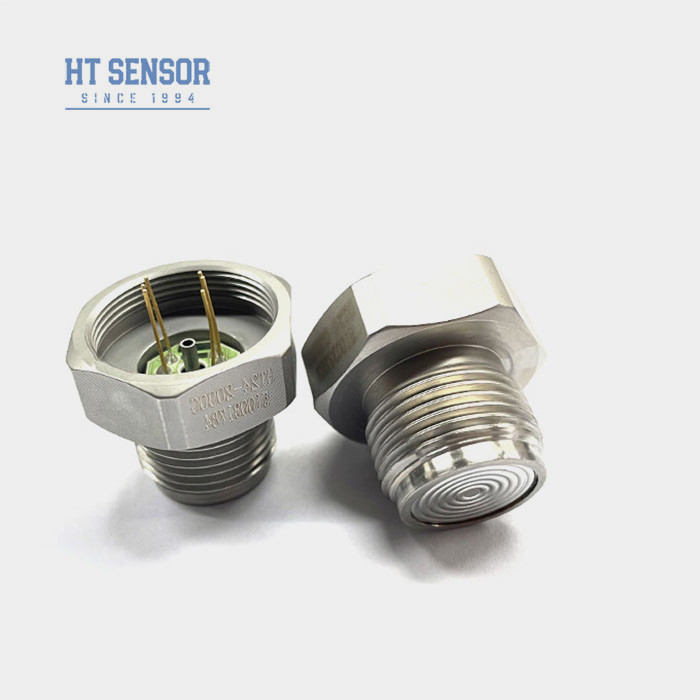

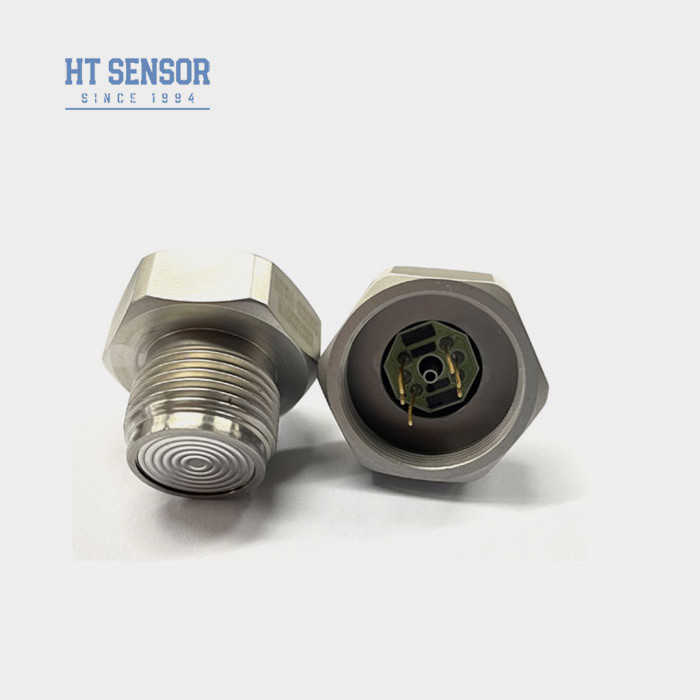

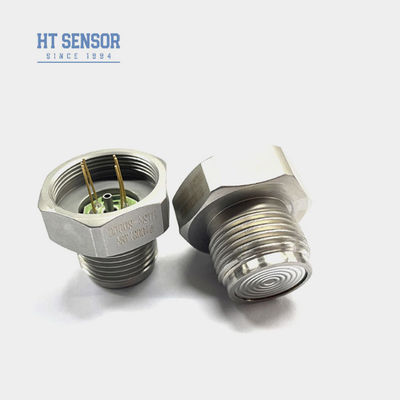

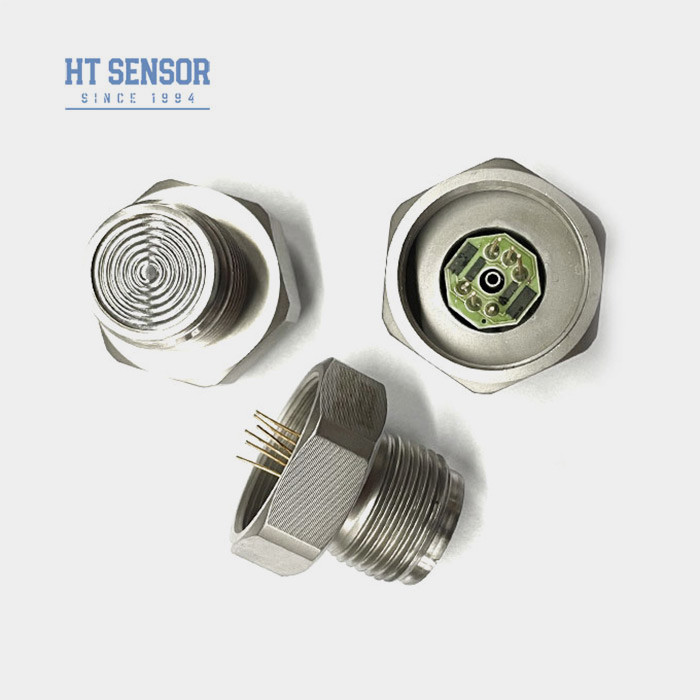

HT24 Yüksek Basınçlı Silikon Basınç Sensörü Hijyenik Çevresel Sıvı Basınç Sensör Hücresi
Product Details
| Model NO.: | HT24 | İplik: | G1/2 M20*1.5 |
|---|---|---|---|
| Kablo tipi: | Altınla kaplanmış Kovar iğne veya Dört Tel | Ölçüm Ortamı: | Hava ve sıvı |
| Menzil: | 0-10kpa~20mpa | Güç: | 1.5mA |
| Tip: | Piezoresistif silikon basınç sensörü | Çıkış sinyali tipi: | Analog Tip mv sinyali |
| Malzeme: | 316L S. S. | Özelleştirme: | OEM ve ODM için kullanılabilir |
| Vurgulamak |
HT24 Silikon Basınç Algılayıcı,Silikon Basınç Algılayıcı Sağlıklı Çevre,Hijyenik Çevre Sıvı Basınç Alıcısı |
||
Product Description
HT24 Hijyenik Çevresel Sıvı Ölçümü İçin Yüzey Montajlı Silikon Basınç Sensörü
HT24 Piezorezistif Silikon Basınç Sensörü
Yüzey montajlı silikon basınç sensörünün tanıtımı:
HT24 silikon basınç sensörü, gömülü bir diyafram sensörüdür. Basınç sensörü, gıda sınıfı yağ dolum teknolojisini kullanır. Ürün, temizlemesi kolay, yüksek güvenilirliğe sahip, yapıştırıcı ve diğer viskoz sıvı basıncı ve seviye ölçümü için uygun düz film yapısını benimser. Sensör, yüksek hassasiyetli bir silikon basınç çipi kullanır. Sensör, muhafazaya kaynaklanır ve sızdırmazdır. Sızıntılar, O-ring contalardan daha güvenilirdir. Kolay temizlik ve kurulum için dişli yapılı yüzey montajlı diyafram basınç sensörü.
Basınç sensörü, tek kullanımlık silikon yağ dolum teknolojisini kullanır. Diyafram tarafından hissedilen basınç, silikon yağı aracılığıyla basınç çipine iletilir ve kompanzasyon devresi, basınç sinyalini doğrusal bir elektrik sinyaline düzeltir. Ölçeklenmeyi, sağlıksızlığı ve yapışkan sıkışmayı ve diğer sorunları önleyebilir. Gıda, ilaç, şarap ve diğer sağlık endüstrilerinde ve ölçüm ortamlarının kontamine olabileceği durumlarda yaygın olarak kullanılır.
Ürün Özellikleri yüzey montajlı silikon basınç sensörünün:
- Gelişmiş teknoloji ve 316L paslanmaz çelik gövde kullanmak, diyafram için titanyum ve Hastelloy gibi malzemelerle birlikte
- Sıcaklık kompanzasyonu ve sıfır noktası için kalın film devreleri kullanmak düzeltme
- olağanüstü güvenilirlik, tekrarlanabilirlik ve kararlılık
- Temizlemeyi kolaylaştıran yüzey diyafram yapısı
- 316L paslanmaz çelik uyumluluğu ile aşındırıcı olmayan gaz ve sıvı basıncını ölçmek için uygundur
- Gıda ve içecek endüstrisi
- Endüstriyel proses kontrolü
- İlaç endüstrisi
- Güç Kaynağı: ≤2mA DC (Tipik 1.5mA DC)
- Giriş Empedansı : 2.5KΩ~6KΩ
- Çıkış Empedansı: 2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık telleri.
| Performans Parametreleri yüzey montajlı silikon basınç sensörünün: | |||||
| Ölçüm Aralığı | Gösterge(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Mutlak(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Kapalı(S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Tip | Maks | Birim | |||
| Doğrusallık | ±0.15 | ±0.3 | %F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | %F.S | ||
| Histerezis | 0.05 | 0.1 | %F.S | ||
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV | ||
| Tam Ölçek Çıkışı | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Ofset Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Tam Ölçek Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Telafi Edilmiş Sıcaklık | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Çalışma Sıcaklığı | -20~80 | ºC | |||
| Depolama Sıcaklığı | -40~125 | ºC | |||
| İzin Verilebilir Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa'dan daha küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçeğin 5 Katı | ||||
| Uzun Süreli Kararlılık | 0.2 % | F.S/Yıl | |||
| Diyafram Malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreşim | 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100g,11ms | ||||
| Tepki Süresi | ≤1ms | ||||
| O-ring Contası | Nitril kauçuk veya Floro kauçuk | ||||
| Dolgu Ortamı | Silikon Yağı | ||||
| Ağırlık | ~55g | ||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 1.5mA @25°C | |||||
| Anahat Yapısı | |
| Boyut |
|
| Elektriksel bağlantı ve kompanzasyon |
|
| Seçim Örnekleri |
| Sipariş İpuçları |
- 1. Gerekli hava sızdırmazlığını elde etmek için montaj sırasında çekirdek boyutu ile verici gövdesi arasındaki uyuma dikkat edin2. Gövdenin montajı sırasında, sıkışmayı veya kompanzasyon plakasının zarar görmesini önlemek için dikey olarak hizalandığından ve eşit basınç uyguladığınızdan emin olun.
- 3. Ölçülen ortam çekirdek diyafram ve gövde malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
- 4. Diyaframın deformasyonu veya delinmesi nedeniyle çekirdeğe zarar gelmesini önlemek için sensör diyaframına elle veya keskin nesnelerle basmaktan kaçının.
- 5. Gösterge basınç çekirdeğinin basınç portunu atmosfere açık tutun ve çekirdek negatif basınç odasına su, su buharı veya aşındırıcı ortamların girmesini önleyin.
- 6. Pim uçlarında herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin
