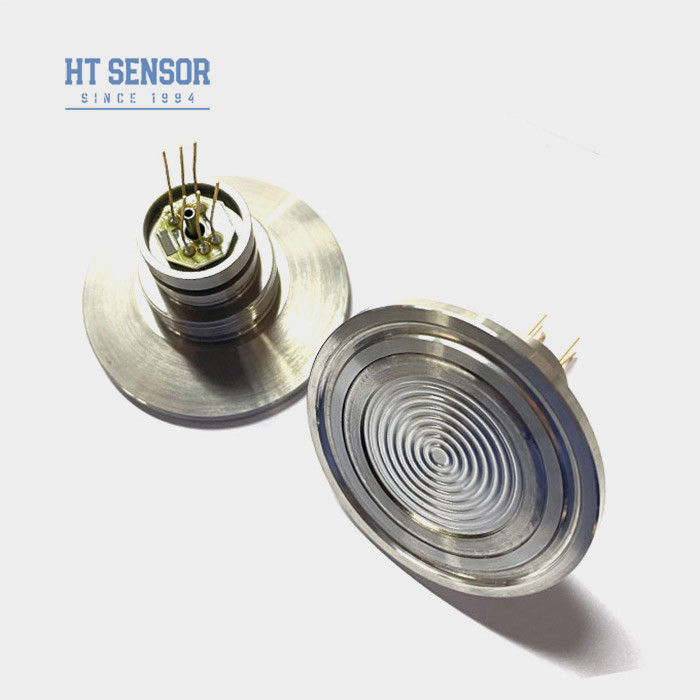

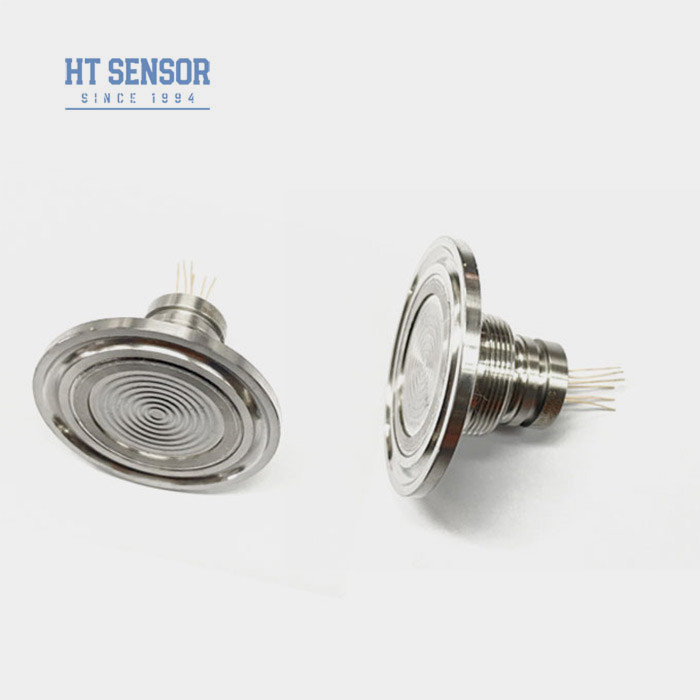

HT-IQ Silikon Yüzey Temizlemeli Basınç Sensörü Yüzey Temizlemeli Diyafram Basınç Verici Çekirdeği 50.4mm
Product Details
| Model NO.: | HT-IQ | Menzil: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Kablo tipi: | Altınla kaplanmış Kovar iğne veya 4 tel | Ölçüm Ortamı: | Hava ve sıvı sıkıştırıcı |
| Dia: | 50,4 mm | Çıkış: | Analog 100mv+-30mv |
| Güç: | 1.5mA | Tip: | Akıştan yayılmış silikon basınç sensörü |
| Malzeme: | 316L paslanmaz çelik | İplik: | 50,4 mm |
| Vurgulamak |
HT-IQ Silikon Akış Basınç Algılayıcı,50.4mm Silikon Flaş Basınç Sensörü,Fırlatılmış Diyafragma Basınç Göndericisi 50.4mm |
||
Product Description
HT-IQ Sıvı Testi İçin 50.4mm Kelepçe Bağlantılı Silikon Basınç Sensörü
HT-IQ Piezorezistif Silikon Basınç Sensörü
Yüzey Silikon Basınç Sensörünün Tanıtımı:
HT - IQ basınç sensörü, yüzey difüzyon silikon diyafram basınç sensörüdür. Tek kullanımlık silikon yağı dolum teknolojisine sahip kelepçe basınç sensörü. Diyafram tarafından hissedilen basınç, silikon yağı aracılığıyla basınç çipine iletilir ve kompanzasyon devresi, basınç sinyalini doğrusal bir elektrik sinyaline düzeltir. Kelepçe maskesi doğrudan ölçeklenmeyi, sağlıksızlığı ve yapışmayı önlemek için bastırılır. Gıda, ilaç, alkol ve diğer sağlık endüstrilerinde yaygın olarak kullanılır ve genellikle kontamine olabilecek ortamların ölçümü için uygundur. Kelepçe yapısına sahip düz diyafram, kurulumu ve çıkarılması kolay, temizlemesi kolaydır.
Ürün Özellikleri yüzey silikon basınç sensörünün:
- Gelişmiş teknoloji ve 316L paslanmaz çelik gövde ambalajı
- Kalın film aracılığıyla sıcaklık kompanzasyonu ve sıfır noktası düzeltmesi
- devresi Olağanüstü güvenilirlik, tekrarlanabilirlik ve kararlılık
- Kolay temizlik için yüksek sıcaklığa dayanıklı yüzey diyafram yapısı
- Güç Kaynağı: ≤2mA DC (Tipik 1.5mA DC)
- Giriş Empedansı : 2.5KΩ~6KΩ
- Çıkış Empedansı: 2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık telleri.
| Performans Parametreleri yüzey difüzyonlu silikon basınç sensörünün: | |||||
| Ölçüm Aralığı | Gösterge(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Mutlak(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Mühürlü(S) | 3500KPaS | ||||
| Tip | Maks | Birim | |||
| Doğrusallık Dışı | ±0.15 | ±0.3 | %F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | %F.S | ||
| Histerezis | 0.05 | 0.1 | %F.S | ||
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV | ||
| Tam Ölçek Çıkışı | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Ofset Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Tam Ölçek Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Telafi Edilmiş Sıcaklık | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Çalışma Sıcaklığı | -20~80 | ºC | |||
| Depolama Sıcaklığı | -40~125 | ºC | |||
| İzin Verilebilir Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa'dan daha küçük olan değeri alın | ||||
| Patlama Basıncı | Tam ölçeğin 5 Katı | ||||
| Uzun Süreli Kararlılık | 0.2 % | F.S/Yıl | |||
| Diyafram Malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreşim | 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100g,11ms | ||||
| Tepki Süresi | ≤1ms | ||||
| O-ring Contası | Nitril kauçuk veya Floro kauçuk | ||||
| Dolgu Ortamı | Silikon Yağı | ||||
| Ağırlık | ~220g | ||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 1.5mA @25°C | |||||
| Anahat Yapısı | |
| Boyut |
|
| Elektriksel bağlantı ve kompanzasyon |
|
| Seçim Örnekleri |
| Sipariş İpuçları |
gerekli hava sızdırmazlığını sağlayın
2. Gövdenin montajı sırasında, dikey olarak hizalandığından emin olun ve sıkışmayı veya kompanzasyon plakasının zarar görmesini önlemek için eşit basınç uygulayın.
3. Ölçülen ortamın çekirdek diyafram ve gövde malzemesi (316L) ile uyumlu olmaması durumunda, sipariş verirken özel talimatlar verilmelidir.
4. Diyafram deformasyonu veya delinmesi nedeniyle çekirdeğe zarar gelmesini önlemek için sensör diyaframına elle veya keskin cisimlerle basmaktan kaçının.
5. Gösterge basınç çekirdeğinin basınç portunu atmosfere açık tutun ve su, su buharı veya aşındırıcı ortamların çekirdek negatif basınç odasına girmesini önleyin.
6. Pim uçlarında herhangi bir değişiklik olursa, referans için gerçek çekirdek üzerindeki etiketi takip edin.
