BP93420D-II Farklı basınç verici sensörü
Ürün Detayları
| Model: | BP93420D-II | Menzil: | 0-10kpa ~ 2mpa |
|---|---|---|---|
| Güç: | 5VDC/24VDC | Çıkış: | 0.5-4.5V 4-20mA RS485 ve benzeri |
| Malzeme: | Paslanmaz çelik | İplik: | Erkek ve dişi G1/4 vb. |
| Basınç türü: | Diferansiyel basınç | Koruma Sınıfı: | IP65 |
| Çalışma sıcaklığı: | 0-60°C | Bağlayıcı: | Big Din veya OEM |
| Vurgulamak |
fluid differential pressure transmitter,BP93420D-II pressure sensor,differential pressure transmitter with warranty |
||
Ürün Açıklaması

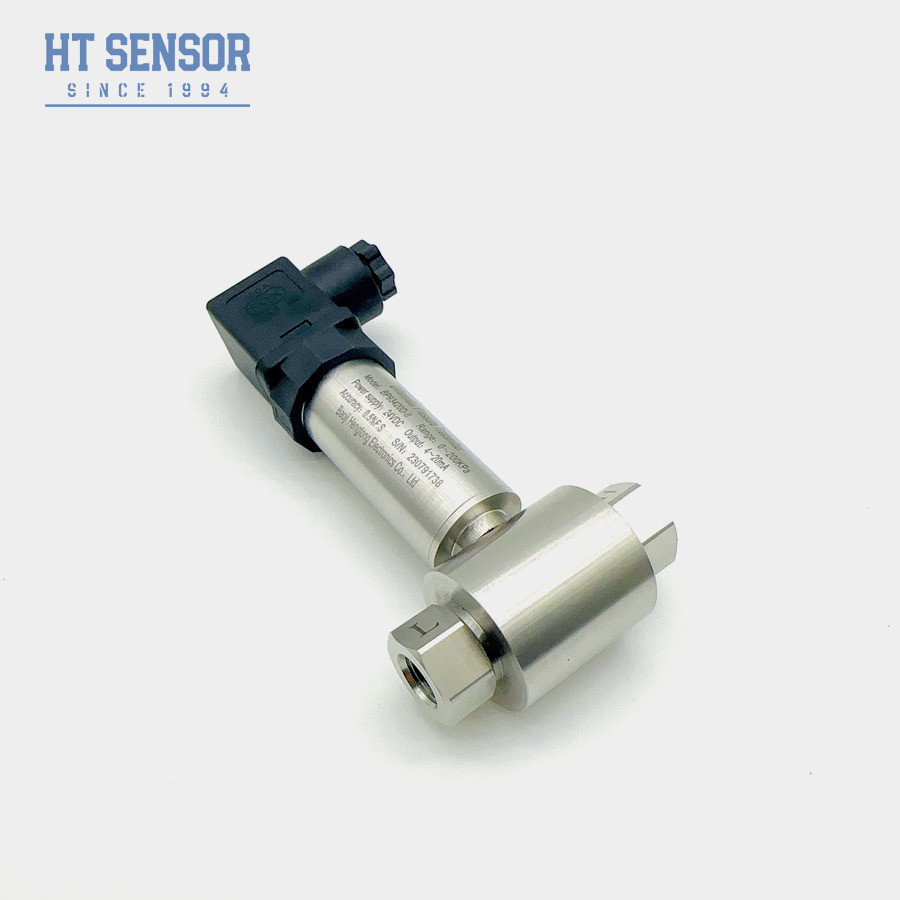

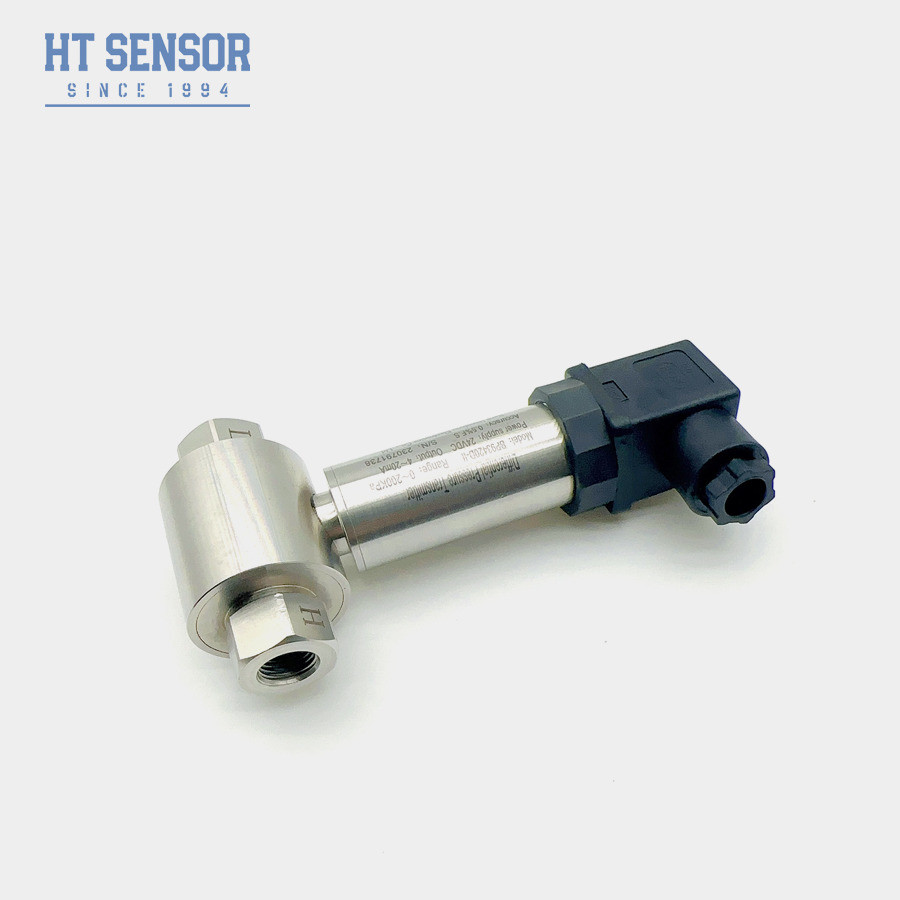

BP93420D-II, bir sıvıdaki farklı basınç için farklı basınç verici sensörü
BP93420DIIDFarklıPResureGöndericisi
Farklı basınç ileteçinin tanıtımı:
BP93420DII diferansiyel basınç sensörü, bir sıvıdaki diferansiyel basıncı ölçmek için kullanılan bir sensör cihazıdır.İki farklı nokta arasındaki basınç farkını ölçebilir ve genellikle bir boru hattındaki seviyeyi izlemek için kullanılırFarklı basınç sensörleri endüstriyel kontrol sistemlerinde, HVAC sistemlerinde ve sıvı seviyesi ölçüm uygulamalarında yaygın olarak kullanılır.
Genel olarak, diferansiyel basınç sensörleri, geniş bir endüstriyel ve ticari uygulama yelpazesinde vazgeçilmezdir, sıvı akışını kontrol etmek, hava kalitesini korumak,ve sıvı seviyelerinin yönetimiÇok yönlülüğü ve güvenilirliği, basınç farklılıklarının kesin olarak ölçülmesi ve izlenmesi gereken çok sayıda sistemde temel bileşenler haline getirir.
Ürün ÖzellikleriFarklı basınç verici:
- Göndericinin paslanmaz çelik yapısal tasarımı, kompakt ve kurulumu kolay hale getirir
- Dayanıklı ve güvenilir performansları sağlamak için sıkı bir sıcaklık telafi ve yaşlanma taramasına tabi tutulur
- Elektriksel arayüz, takma veya doğrudan kablolama seçeneği olarak seçilebilir.
BaşvurularFarklı basınç verici:
- Petrol, kimyasal, enerji ve hidroloji gibi endüstrilerin boru hatlarında çeşitli gazların veya sıvıların farklı basıncını ölçmek için uygundur.
- Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde uygulanır
- Boru hatları ve fırın odaları için basınç ölçümü
| Performans parametreleriFarklı basınç verici | |
|---|---|
| Ölçüm aralığı | 0-10KPa...~2MPa |
| Basınç Tipi | Farklı Baskı |
| Tek taraflı aşırı yükleme | İsimlendirilmiş aralığın ≤3 katı |
| Statik basınç | En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Histeriz | ±0,03% (Tipik) ±0,05% FS (Max.) |
| Uzun vadeli istikrar | ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Karşılama sıcaklığı | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Çalışma sıcaklığı | -30°C~80°C |
| Depolama sıcaklığı | -40°C~100°C |
| Titreme | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | İçsel olarak güvenli ve patlama geçirmez |
| Koruma derecesi | IP65 |
| Ağırlık | ~ 0,45 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
|---|---|---|
| 4 ′′20mA | 1230VDC | 2/3/4 tel |
| 010/20mA |
3 tel |
|
| 0/1 ¢5V | ||
| 0.5 ∙ 4.5V | 5VDC |
| Sipariş ipuçlarıFarklı basınç verici |
1Ürünü seçerken, lütfen ölçülen ortamın ürünün temas eden parçalarıyla uyumlu olduğundan emin olun.
2Güvenilir çalışmayı sağlamak için, ölçüm noktası ve verici arasında üç valfli bir koleksiyon kurulması önerilir.Göndericinin pozitif ve negatif basınç odalarına yavaş ve tekdüze basınç uygulanmasını sağlamak.
3Kurulum sırasında, kurulum konumunun ürüne etkisini en aza indirmek için, basınç arayüzlerinin her iki ucunda yatay olarak yerleştirilmesi önerilir.
4. güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik müdahale veya radyo frekansı müdahale gibi özel gereksinimler için,Lütfen şirketimizi bilgilendirin ve bu gereksinimleri siparişte belirtin.
| Sipariş RehberiFarklı basınç verici | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| DII | Farklı basınç verici | |||||||
| Ölçüm aralığı | 0-10KPa...~2MPa | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ¢20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 Erkek | |||||||
| J2 | G1/2 erkek | |||||||
| J3 | G1/4 erkek | |||||||
| J4 | 1/2 NPT Erkek | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| D | Farklı Baskı | |||||||
