Bakır Boru Silikon Basınç Sensörü Hava veya Gaz İçin Gaz Basıncı Ölçüm Sensörü
Ürün Detayları
| Model Numarası: | HT12 | İplik türü: | TO8 |
|---|---|---|---|
| Kablo tipi: | Altınla kaplanmış Kovar iğneleri | Ölçüm ortamı: | Gazlı hava |
| Menzil: | 0-10kpa~1000kpa | Çıkış: | Analog sinyal |
| Güç: | 1.5mA | Hs Kodu: | 9026209090 |
| İçin: | Dağınık Silikon Basınç Transmitteri | Özelleştirme: | OEM ve ODM için kullanılabilir |
| Vurgulamak |
1.5mA Silikon Basınç Sensörü,Bakır tüp silikon piezoresistif basınç sensörü,10KPa gaz basıncı ölçüm sensörü |
||
Ürün Açıklaması

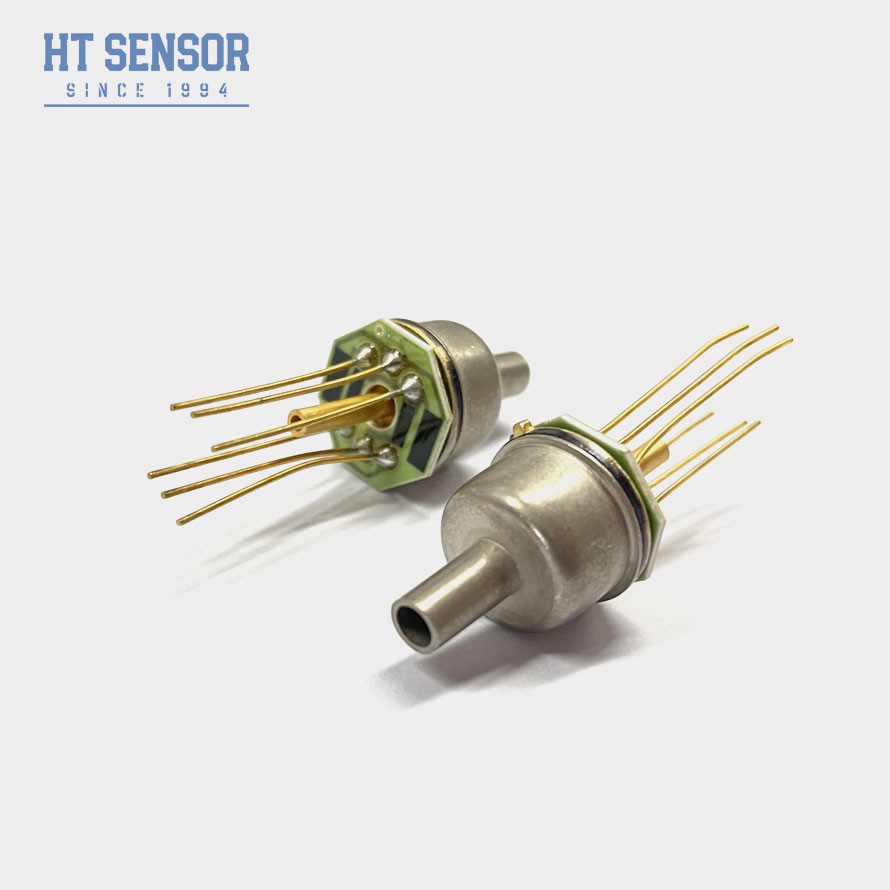

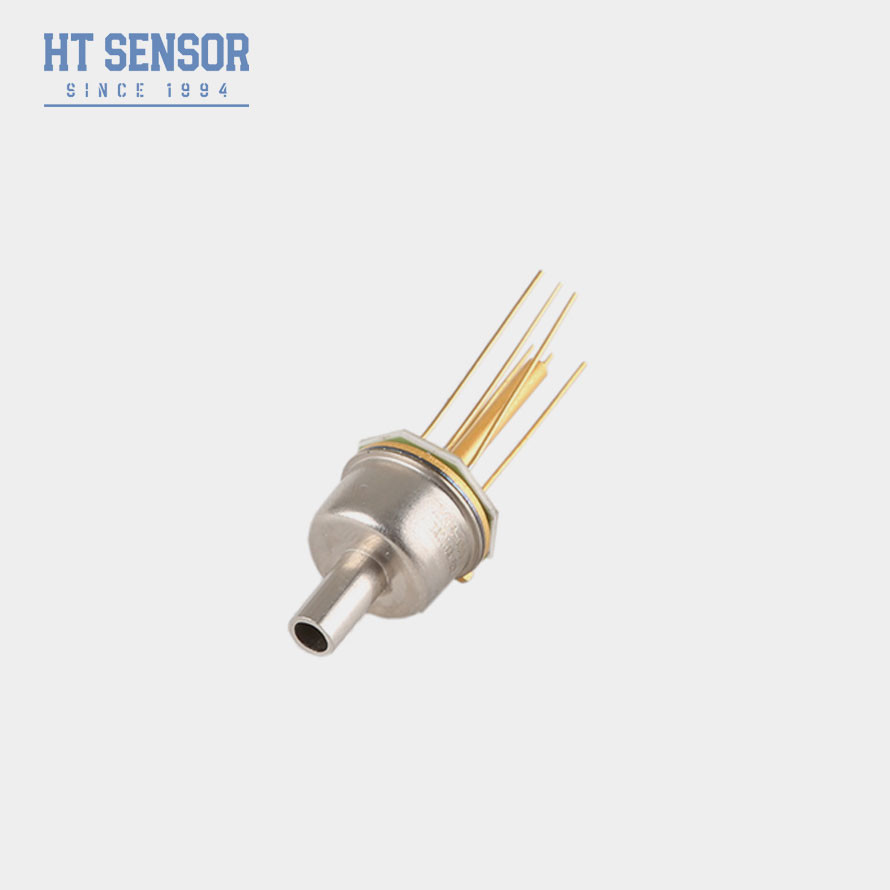

Bakır boru silikon basınç sensörü gaz basıncı ölçüm sensörü
HT12 silikon piezoresistif basınç sensörü, ileri TO8 ambalajlama teknolojisiyle paketlenmiş son derece kararlı bir difüzyon silikon elementidir.Yağ dolu olmayan çekirdek, profil hatasını önler ve küçük aralığın istikrarını önemli ölçüde iyileştirirBu nedenle, kuru koroziv olmayan gaz basıncının ölçümünde iyi bir etkisi vardır.
Silikon basınç sensörünün ürün özellikleri:
- Ölçüm aralığı 0 ila 10KPa ile 2Mpa arasında geniş.
- Yüksek güvenilirlik, iyi istikrar.
- TO8 kapsülleme teknolojisi.
- Havacılık uygulamaları.
Başvurularsilikon basınç sensörü:
- Kuru, koroziv olmayan gaz basıncı ölçüldü.
- Pnömatik kontrol sistemiBiyo-tıp mühendisliğinin tıbbi uygulamalar.
- Hvac (HVAC) kontrolü.
- Deney amacına ilişkin havacılık.
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplama Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller
| Performans parametrelerisilikon basınç sensörü: | ||||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | ||||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Tip | En fazla. | Birim | ||||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |||
| Histeriz | 0.05 | 0.1 | % F.S | |||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Çalışma sıcaklığı | -20~80 | oC | ||||
| Depolama sıcaklığı | -40~125 | oC | ||||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 4MPa arasındaki en küçük değeri alın | |||||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||||
| Diyafram malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100 g, 11 ms | |||||
| Yanıt Zamanı | ≤1ms | |||||
| Ağırlık | ~12.5g | |||||
| Parametreler aşağıdaki koşullar altında test edilir: Sürekli akım 1,5mA ve ortam sıcaklığı 25°C | ||||||
| Çizelge İnşaatı | |
| Boyut | |
| Elektrik bağlantısı ve telafi |
|
|
| Sipariş ipuçları |
3Test edilen ortam çip ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4Diyaframın deformasyonundan veya delinmesinden ve çekirdeğin hasar görmesinden kaçınmak için sensörün içine ellerle veya keskin nesnelerle basmaktan kaçının.
5Su, su buharı veya koroziv ortamların ölçüm çekirdeğinin negatif basınç odasına girmesini önlemek için ölçüm çekirdeğinin basınç kapısını atmosfere açık tutun.
6Eğer herhangi bir iğne değişirse, gerçek çekirdek tel üzerindeki etikete bakın.
