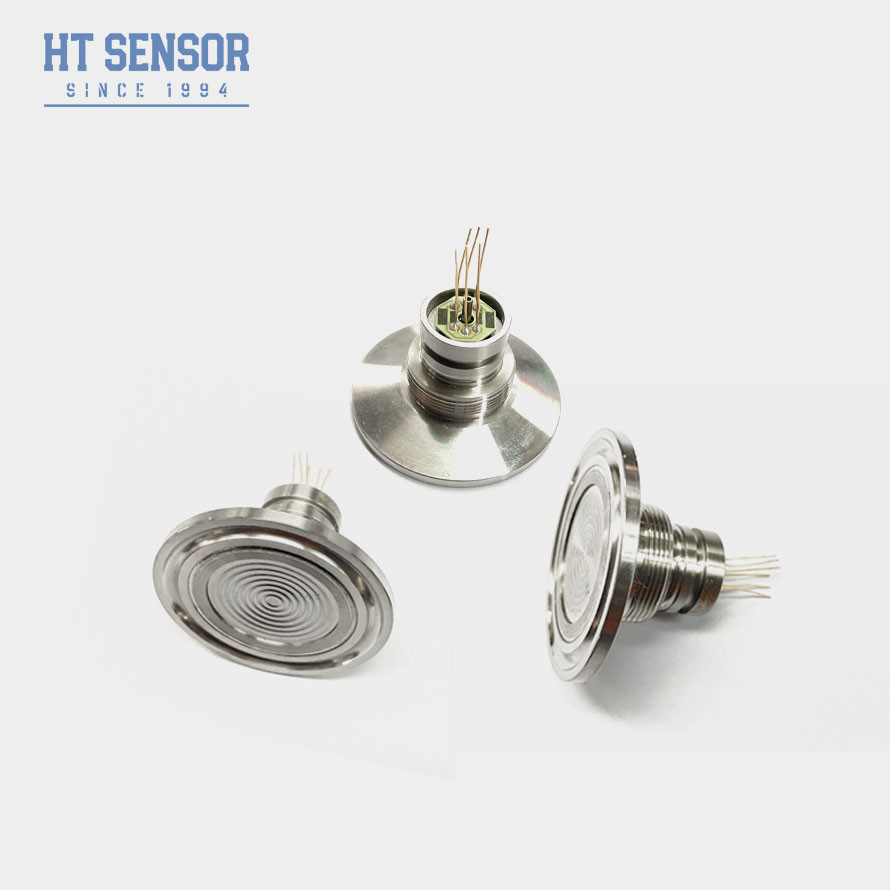

HT-IQ Gömme Montajlı Sensör Kelepçesi Sıkıca Mühürlenmiş Diyafram Basınç Transdüseri Silikon Basınç Sensörü
Product Details
| Model Numarası: | HT-IQ | Menzil: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Kablo tipi: | Altınla kaplanmış Kovar iğne veya 4 tel | Ölçüm Ortamı: | AIR ve Sıvı su ve yağ |
| Dia: | 50,4 mm | Çıkış: | Analog 100mv+-30mv |
| Güç: | 1.5mA | Tip: | Akıştan yayılmış silikon basınç sensörü |
| Malzeme: | 316L paslanmaz çelik | İplik: | 50,4 mm |
| Vurgulamak |
Sıkıca sıçratılmış sensör,Sıkıca kapatılmış diyafram basınç değiştiricisi,Kapalı Diyafragma Akışlı Montajlı Sensör |
||
Product Description
HT-IQ Yüzeye Monte Edilebilir Sensör Kelepçesi Sıkıca Mühürlenmiş Diyafram Basınç Transdüseri
HT-IQ Piezorezistif Silikon Basınç Sensörü
Yüzeye monte silikon basınç sensörünün tanıtımı:
HT - IQ basınç sensörü, bir tür yüzeye monte difüzyon silikon diyafram basınç sensörüdür. Kelepçeli basınç sensörü, tek kullanımlık silikon yağı dolum teknolojisini kullanır. Diyafram, silikon yağı ile basıncı hisseder ve bu basınç çipe iletilir, kompanzasyon devresi basınç sinyallerini doğrusal elektriksel sinyallere dönüştürür. Kart, ölçeklenmeyi, sağlıksızlığı ve yapışmayı önlemek için sıkıca kapatılmıştır. Gıda, ilaç, şarap ve diğer sağlık endüstrilerinde yaygın olarak kullanılır, genellikle kontamine olabilecek ortamların ölçümü için uygundur. Düz diyafram kelepçeli yapısı, kolay kurulum ve sökme, kolay temizlik sağlar.
Ürün Özellikleri yüzeye monte silikon basınç sensörünün:
- Gelişmiş teknoloji ve 316L paslanmaz çelik kasa ambalajı.
- Kalın film devresi ile sıcaklık kompanzasyonu ve sıfır düzeltme.
- Mükemmel güvenilirlik, tekrarlanabilirlik ve kararlılık.
- Kolay temizlik için durulama diyafram yapısı.
- Güç Kaynağı: ≤2mA DC (Tipik 1.5mA DC)
- Giriş Empedansı : 2.5KΩ~6KΩ
- Çıkış Empedansı: 2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık telleri.
| Performans Parametreleri yüzeye monte difüzyon silikon basınç sensörünün: | |||||
| Ölçüm Aralığı | Gösterge(G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Mutlak(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Mühürlü(S) | 3500KPaS | ||||
| Tip | Maks | Birim | |||
| Doğrusallık Dışı | ±0.15 | ±0.3 | %F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | %F.S | ||
| Histerezis | 0.05 | 0.1 | %F.S | ||
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV | ||
| Tam Ölçek Çıkışı | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Ofset Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Tam Ölçek Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Kompanse Sıcaklık. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Çalışma Sıcaklığı | -20~80 | ºC | |||
| Depolama Sıcaklığı | -40~125 | ºC | |||
| İzin Verilebilir Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa'dan daha küçük olan değeri alın | ||||
| Patlama Basıncı | Tam ölçeğin 5 Katı | ||||
| Uzun Süreli Kararlılık | 0.2 % | F.S/Yıl | |||
| Diyafram Malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreşim | 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100g,11ms | ||||
| Tepki Süresi | ≤1ms | ||||
| O-ring Contası | Nitril kauçuk veya Floro kauçuk | ||||
| Dolgu Ortamı | Silikon Yağı | ||||
| Ağırlık | ~200g | ||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 1.5mA @25°C | |||||
| Anahat Yapısı | |
| Boyut |
|
| Elektriksel bağlantı ve kompanzasyon |
|
| Seçim Örnekleri |
| Sipariş İpuçları |
2. Gövde montaj işlemi sırasında, dikey olarak hizalandığından emin olun ve sıkışmayı veya kompanzasyon plakasının zarar görmesini önlemek için eşit basınç uygulayın.
3. Test edilen ortam çekirdek diyafram ve gövde malzemesi (316L) ile uyumsuzsa, sipariş verirken özel talimatlar verilmelidir.
4. Diyaframın deformasyonunu veya delinmesini ve çekirdeğin zarar görmesini önlemek için sensör diyaframına elle veya keskin nesnelerle basmaktan kaçının.
5. Gösterge çekirdeğinin basınç portunu atmosfere açık tutun, böylece su, su buharı veya aşındırıcı ortamların gösterge çekirdeğinin negatif basınç odasına girmesini engelleyin.
6. Pimde herhangi bir değişiklik olursa, lütfen gerçek üründeki etikete bakın.
