HT19F Diyafram Silikon Basınç Algılayıcı Hücre Piezoresistive Algılayıcı Paslanmaz Çelik
Product Details
| Malzeme: | 316L | Minimum Aralık: | 10kpa |
|---|---|---|---|
| Maksimum aralık: | 60 MPa | Tedarik: | 1.5mA |

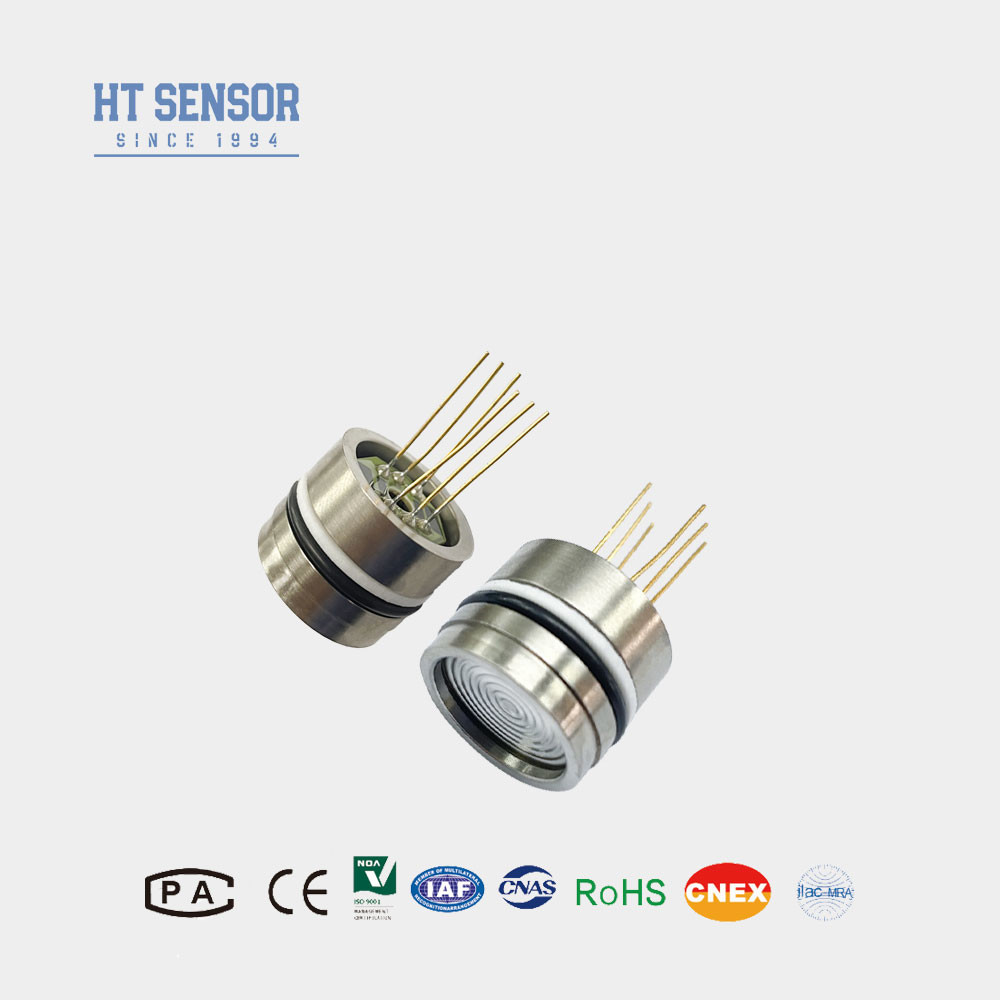

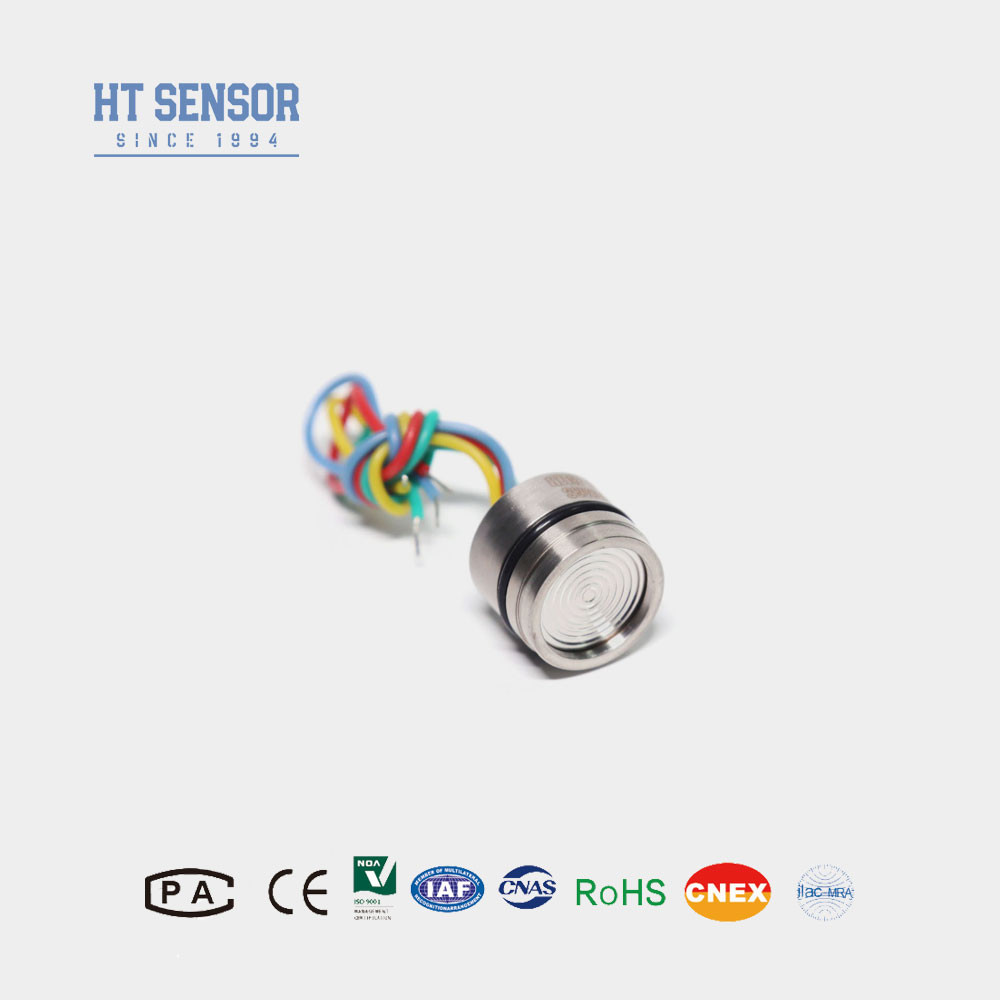

| Çıkış: | 100mv+-30mv | seçilebilir: | Dört renkli silikon tel veya Altın kaplama pim |
| Modeli: | HT19 | Yüksek: | 12 mm |
| Yağ: | Difüzyon silikon | İplik: | HAYIR |
| Vurgulamak |
Piezoresistive Diyafram Silikon Basınç Sensörü,Paslanmaz Çelik Diyafram Silikon Basınç Algılayıcı,Hücre Piezoresistive Sensörü |
||
Product Description
HT19F Piaphragm Silikon Basınç Algılayıcı Hücre Piezoresistive Sensör imalatı
HT19F Silikon basıncıSensör
Silikon basınç sensörünün tanıtımı:
HT19F piezoresistif silikon basınç sensörü, ana bileşeni yüksek istikrarlı difüz silikon algılayıcı elemanıdır.316 litre paslanmaz çelik diyaframdan algılama elemanına silikon yağ basıncı kullanılarak sensör kapsülüUluslararası gelişmiş yüksek istikrarlı, yüksek hassasiyetli silikon basınç çipini kullanan piezoresistif basınç sensörü, sinterlenmiş tabanın optimize edilmiş gerginlik tasarımı, SMT, altın tel bağlama,Diyafram kaynakları, yüksek vakum kaplama, basınç döngüsü gerginliği ortadan kaldırma, yüksek sıcaklıkta yaşlanma, sıcaklık telafi etme ve diğer süreçler.Üretim deneyimi ve teknik yenilikÜrünler, kullanıcılar tarafından yaygın olarak tanınan mükemmel bir istikrara ve performansa sahiptir.
Ürün Özelliklerisilikon basınç sensörü:
- Geniş ölçüm aralığı:0~10KPa~100Mpa
- Piezoresistif silikon algılayıcı eleman
- Full316LSS,Tam Titanyum veya Hastelloy diyaframı
- O-ring montajı
- Yüksek doğruluk ve istikrar.
Başvurular silikon basınç sensörü:
- Gaz ve sıvının ölçüm basıncı
- Petrol kullanımı
- Su temini, şehrin ısı temini
- Süreç kontrol sistemi
- Havacılık ve denizcilik denetimi
- Hidrolik basınç
Silikon basınç sensörünün elektrik verileri
Tedarik:1.5mADC
Giriş impedansı:3KΩ~6KΩ
Çıkış impedansı:2.5KΩ~6KΩ
İzolasyon direnci:≥100MΩ/50VDC
İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez
Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Silikon basınç sensörünün performans özelliği
| Performans parametreleri: | |||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ¢50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| Çalışma sıcaklığı | -20 ¢80 | °C | |||
| Depolama sıcaklığı | -40 ¢125 | °C | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | 28 gram | ||||
| Parametreler aşağıdaki koşullar altında test edilir: Sürekli akım 1,5mA ve ortam sıcaklığı 25°C | |||||
Boyut
Not:
1Montaj sırasında, gerekli hava sıklığını elde etmek için çekirdek boyutunun ve verici evinin koordinasyonuna dikkat edin.
2. Ev montaj süreci sırasında, dikey olarak hizalandığından emin olun ve dengeleme plakanın sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Eğer test edilen ortam çekirdek diyaframı ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Sensör diyaframına el veya keskin nesnelerle basmaktan kaçının, böylece diyaframın deformasyonu veya delinmesi ve çekirdeğin hasarı önlenebilir.
5Su, su buharı veya koroziv ortamların ölçüm çekirdeğinin negatif basınç odasına girmesini önlemek için ölçüm çekirdeğinin basınç kapısını atmosfere açık tutun.
6. Pin'de herhangi bir değişiklik varsa, lütfen gerçek üründeki etikete bakın.
