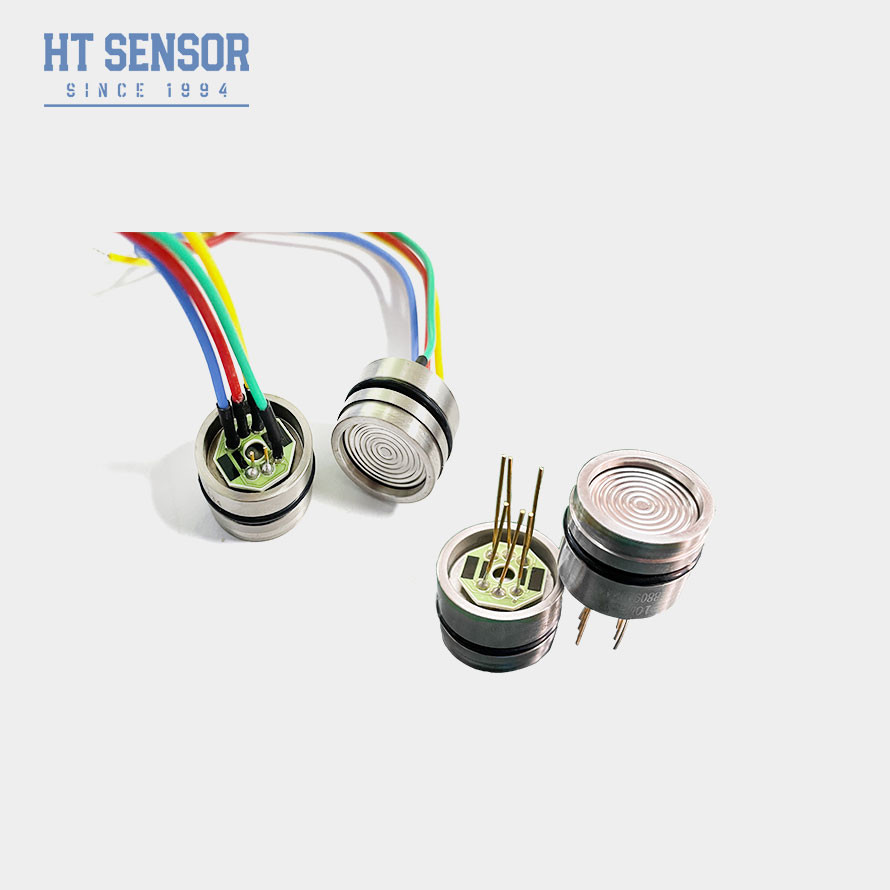

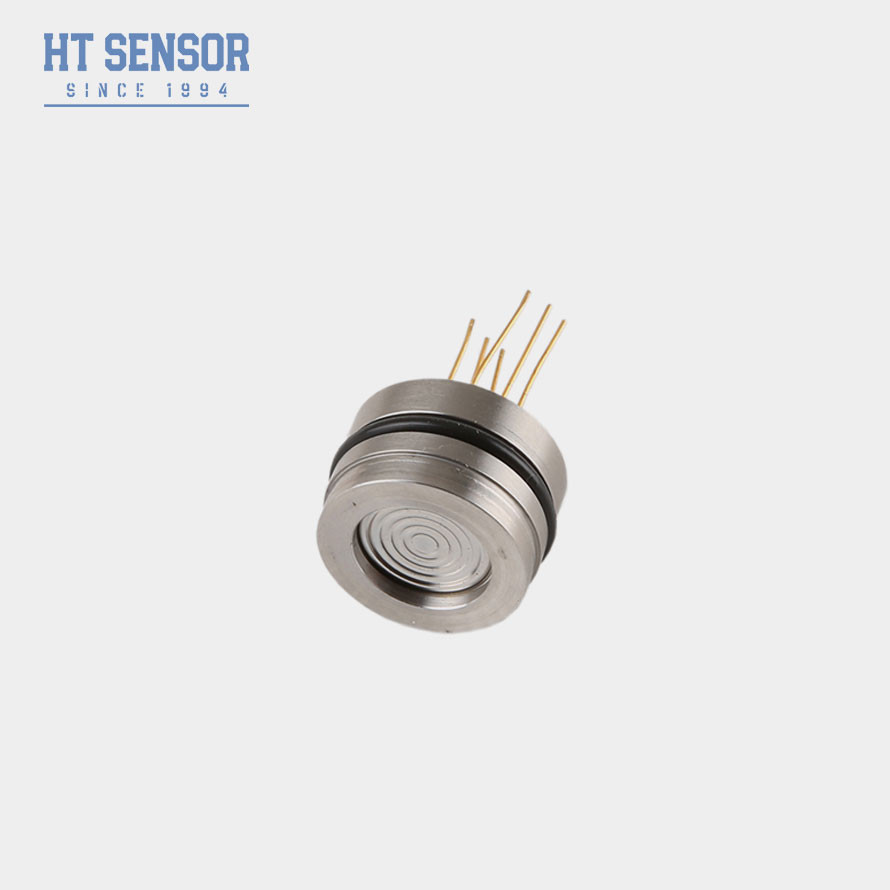

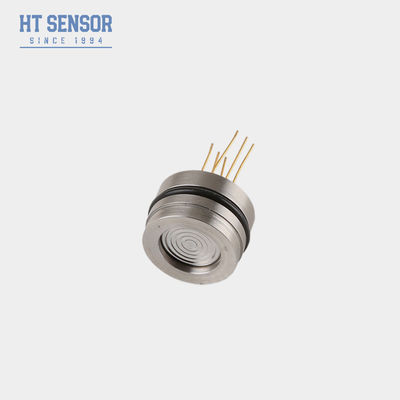

HT19 Difüzyon Silikon Diyafram Basınç Algılayıcı Çekirdek 316L Paslanmaz Çelik Seviye Algılayıcı
Product Details
| Malzeme: | 316L paslanmaz çelik | Minimum Aralık: | 10kpa |
|---|---|---|---|
| Maksimum aralık: | 60 MPa | Tedarik: | 2mA'dan az (Tipik değer 0,4-1,5mA) |
| Çıkış: | mv sinyali (0-80mv) | seçilebilir: | Dört renkli silikon tel |
| Modeli: | HT19 | Yüksek: | 12 mm /15 mm |
| Vurgulamak |
Difüzyon Silikon Diyafram Basınç Algılayıcı,316L HT19 Basınç Sensörü,316L paslanmaz çelik seviye sensörü |
||
Product Description
HT19 Difüzyon Silikon Diyafram Basınç Sensörü 316L Paslanmaz Çelik Seviye Sensörü
HT19 PiezorezistifSilikonBasınç Sensörü
15mm silikon basınç sensörünün tanıtımı:
HT19 piezorezistif silikon basınç sensörü. Ana bileşenleri yüksek kararlılığa sahip silikon algılama elemanlarıdır. Algılama paketi, basıncı 316L paslanmaz çelik diyaframdan algılama elemanına aktarmak için silikon yağı kullanır. Difüzyonlu silikonun piezorezistif etkisi, hava-sıvı basıncını ölçmek için kullanılmıştır. Basıncı ölçmek için en sık kullanılan silikon sensördür ve fiyatı diğer türlere göre daha ucuzdur.
Ürün ÖzellikleriGiriş empedansı:3KΩ~6KΩÇıkış empedansı:2.5KΩ~6KΩ
- Silikon piezorezistif tip sensör.
- Tamamen 316LSS, tüm titanyum veya Hastelloy membran.
- O-ring contası.
- Yüksek hassasiyet ve iyi kararlılık.
- 15mm silikon basınç sensörünün Uygulamaları:
316L paslanmaz çelik ile uyumlu gaz ve sıvıların basıncını ölçün.Petrol sondajı.
- Kasabada su temini ve ısı temini var.
- Proses kontrol sistemi.
- Havacılık ve Denizcilik denetimi.
- Hidrolik.
- Elektriksel performans
- 15mm silikon basınç sensörünün:
Besleme:1.5mADC Giriş empedansı:3KΩ~6KΩÇıkış empedansı:2.5KΩ~6KΩ
- İzolasyon direnci:≥100MΩ/50VDC
- İzolasyon voltajı: Muhafaza ile elektriksel bağlantı arasındaki 500VAC hasara neden olmaz
- Uyumlu ortam: 316L paslanmaz çelik ile uyumlu sıvı, gaz
- Silikon Basınç sensörünün Performans Özellikleri:
- Parametreler
- Aralık:0~10KPa,20KPa, 35 KPa,100 KPa,200 KPa,350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa
Tipik
| Maks. |
Birimler |
|||
| Basınç Doğrusal Olmayanlık | ±0.15 | ±0.3 | ||
| %F.S |
Basınç Tekrarlanabilirliği ve Histerezis |
0.02 | ------- | |
| %F.S | Sıfır Çıkışı | 0±1 | ------- | |
| mV | Aralık Çıkışı | ≤20KPa | ±1 | |
| 50±30 | %F.S | ≥35 KPa | 100±10 | ±1 |
| %F.S | Sıcaklık Hatası-Sıfır | ≤20KPa | ±1 | |
| ±2 | %F.S | 3X Nominal aralık veya 120MPa, hangisi daha azsa | ±0.5 | ------- |
| %F.S | Kanıt Basıncı | 3X Nominal aralık veya 120MPa, hangisi daha azsa | ------- | |
| ±2 | %F.S | 3X Nominal aralık veya 120MPa, hangisi daha azsa | ±0.5 | ------- |
| %F.S | Kanıt Basıncı | 3X Nominal aralık veya 120MPa, hangisi daha azsa | ------- | |
| Çalışma Sıcaklık Aralığı | -20~80 | ℃ | ||
| Telafi Edilmiş Sıcaklık Aralığı | 0~70, 0~50(Aralık≤20KPa) | Sipariş ipuçları | ||
| Depolama Sıcaklık Aralığı | -40~125 | Sipariş ipuçları | ||
| Not: Yukarıdaki parametreler şu koşul altında: Besleme: 1.5mA Sıcaklık: 25℃ | Boyut | Sipariş ipuçları | ||
1. Montajda, gerekli hava sızdırmazlığını elde etmek için çekirdek boyutu ve verici muhafazası arasındaki koordinasyona dikkat edilmelidir.
2. Kabuğun montajı sırasında, sıkışmayı veya kompanzasyon plakasının hasar görmesini önlemek için dikey olarak hizalandığından emin olun ve eşit olarak basınç uygulayın.
| 3. Test edilen ortam çekirdek diyafram ve muhafaza malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir. |
4. Diyaframın deformasyonunu veya delinmesini ve çekirdeğe zarar vermesini önlemek için sensör diyaframına ellerinizle veya keskin nesnelerle basmaktan kaçının.
5. Ölçüm basıncı çekirdeğinin basınç portunu atmosfere açık tutun, böylece su, su buharı veya aşındırıcı ortamların ölçüm basıncı çekirdeğinin negatif basınç odasına girmesini engelleyin.
6. Pimde herhangi bir değişiklik olursa, lütfen gerçek gönderim etiketine bakın.
