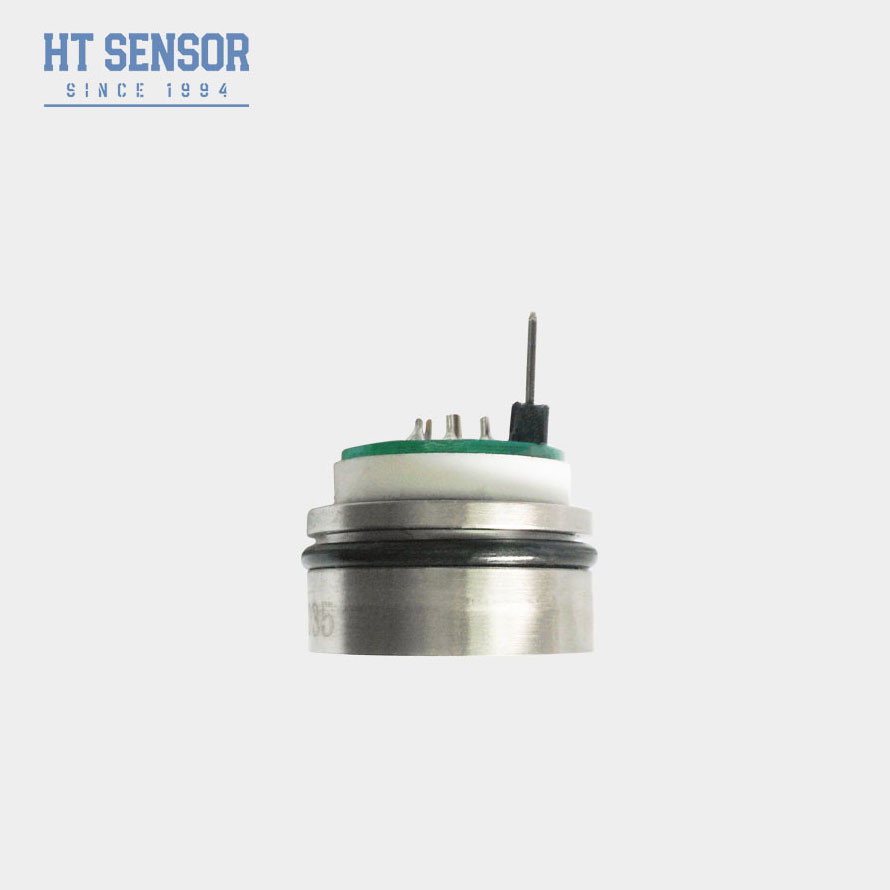

HT26V 10V Piezorezistif Silikon Basınç Sensörü Diyafram Sensör Çekirdeği OEM
Product Details
| Model Numarası: | HT26V | Çıkış sinyali tipi: | Analog 10mv/V |
|---|---|---|---|
| Güç: | 5-10VDC | Malzeme: | paslanmaz çelik |
| Ölçüm Ortamı: | Gaz ve Sıvı | Dia: | 19 mm |
| Yüksek: | OEM | Taşıma Paketi: | karton |
| Tip: | Silikon basınç sensörü | Özelleştirme: | OEM ve ODM için kullanılabilir |
| Vurgulamak |
Diyafram Piezoresistive Silikon Basınç Sensörü,OEM Piezoresistive Silikon Basınç Sensörü,Diyafram Sensörü OEM |
||
Product Description
HT26V 10V Piezorezistif Silikon Basınç Sensörü Diyafram Sensörü OEM
HT26V Silikon Piezorezistif Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
HT26V silikon basınç sensörü, piezorezistif türde bir sensördür, çekirdeği yüksek kararlılığa sahip silikon kristal bileşenlerin yayılmasıdır. Ölçülen ortamın basınç farkı, 316L izolasyon diyaframı ve sızdırmaz silikon yağı aracılığıyla silikon diyaframa aktarılır. Özel yapılar, 19 mm'lik geleneksel bir çaptan yapılır ve son derece özelleştirilmiştir, paslanmaz çelik parçalar 7 mm kadar düşük olabilir. 5-10V sabit voltaj güç kaynağı, düzenli çıkış. HT26V basınç sensörü, basınç sızdırmazlığı için kullanılan o-ringlerle donatılmıştır, kolay kurulum.
- Sabit voltaj güç kaynağı ve çıkış standart sinyalleri.
- Yüksek güvenilirlik, iyi kararlılık.
- Yükseklik 7 mm'dir ve çeşitli yapılar özelleştirilebilir.
- Petrol, kimya, metalurji, elektrik enerjisi, hidroloji ve diğer endüstriyel proses sahaları için uygundur.
- Gemi ve havacılık endüstrisinde kullanılır.
- Hidrolik ve pnömatik kontrol sistemi için uygundur.
- Proses kontrol uygulamaları için kullanılır.
- Güç Kaynağı: ≤10VDC
- Ortak Mod Gerilim Çıkışı: Girişin %50'si (tipik)
- Giriş Empedansı:4KΩ~20KΩ
- Çıkış Empedansı:2.5KΩ~6KΩ

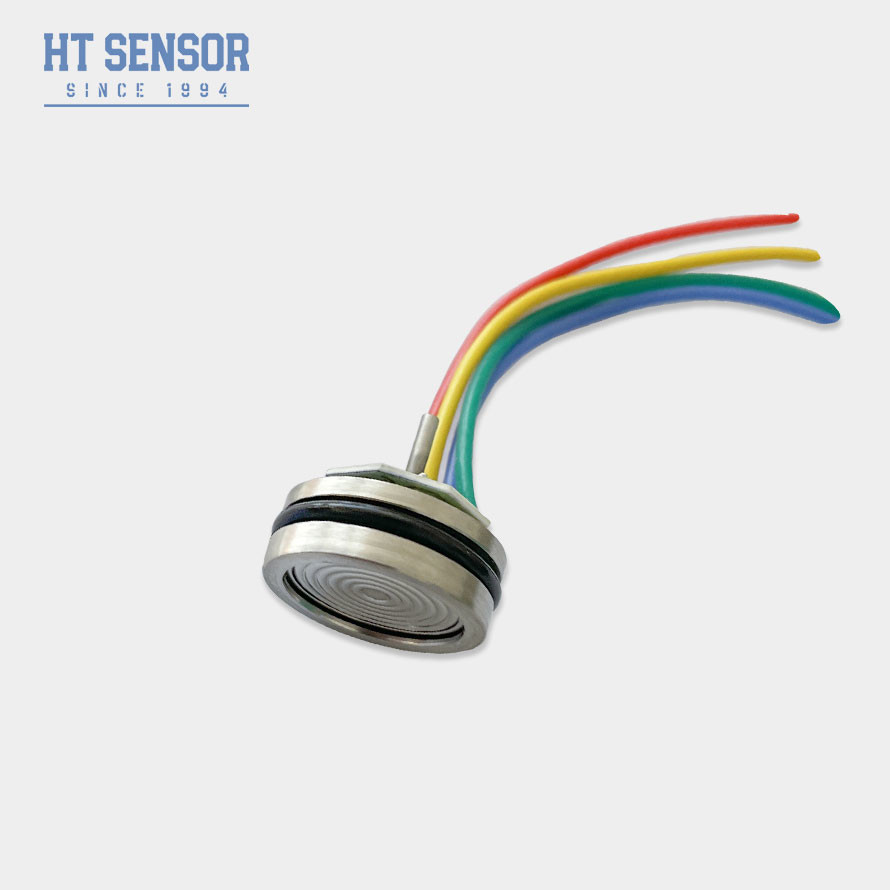

- Elektriksel Bağlantı:100mm yüksek sıcaklık teli, şerit kablo ve pin konnektörleri.
| Performans Parametreleri silikon basınç sensörünün: | |||||
| Ölçüm Aralığı | Gösterge(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| Mutlak(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Mühürlü(S) | 3500KPaS,7MPaS,10MPaS | ||||
| Tip | Maks | Birim | |||
| Doğrusallık Dışı | ±0.15 | ±0.3 | %F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | %F.S | ||
| Histerezis | 0.05 | 0.1 | %F.S | ||
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV | ||
| Tam Ölçek Çıkışı | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| Sıfır Ofset Sıcaklık Kayması | ≤20KPa | ±1 | ±2.5 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Tam Ölçek Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.8 | ±1.5 | %F.S | ||
| Telafi Edilmiş Sıcaklık | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Çalışma Sıcaklığı | -20~80 | ºC | |||
| Depolama Sıcaklığı | -40~125 | ºC | |||
| İzin Verilebilir Aşırı Yük | Tam ölçeğin 3 katı | ||||
| Patlama Basıncı | Tam ölçeğin 5 katı | ||||
| Uzun Süreli Kararlılık | 0.2 % | F.S/Yıl | |||
| Diyafram Malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreşim | 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100g,11ms | ||||
| Tepki Süresi | ≤1ms | ||||
| O-ring Contası | Nitril kauçuk veya Floro kauçuk | ||||
| Dolgu Ortamı | Silikon Yağı | ||||
| Ağırlık | ~25g | ||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 10V sabit voltaj ve 25ºC ortam sıcaklığı | |||||
| Anahat Yapısı | |
| Basınç Tüpü <3.5MPaS |
|
| Normal ≥3.5MPaS <40MPaS |
|
| Elektriksel bağlantı ve telafi |
|
| Seçim Örnekleri |
| Sipariş İpuçları |
| SSS |
.
.
| şirket |
