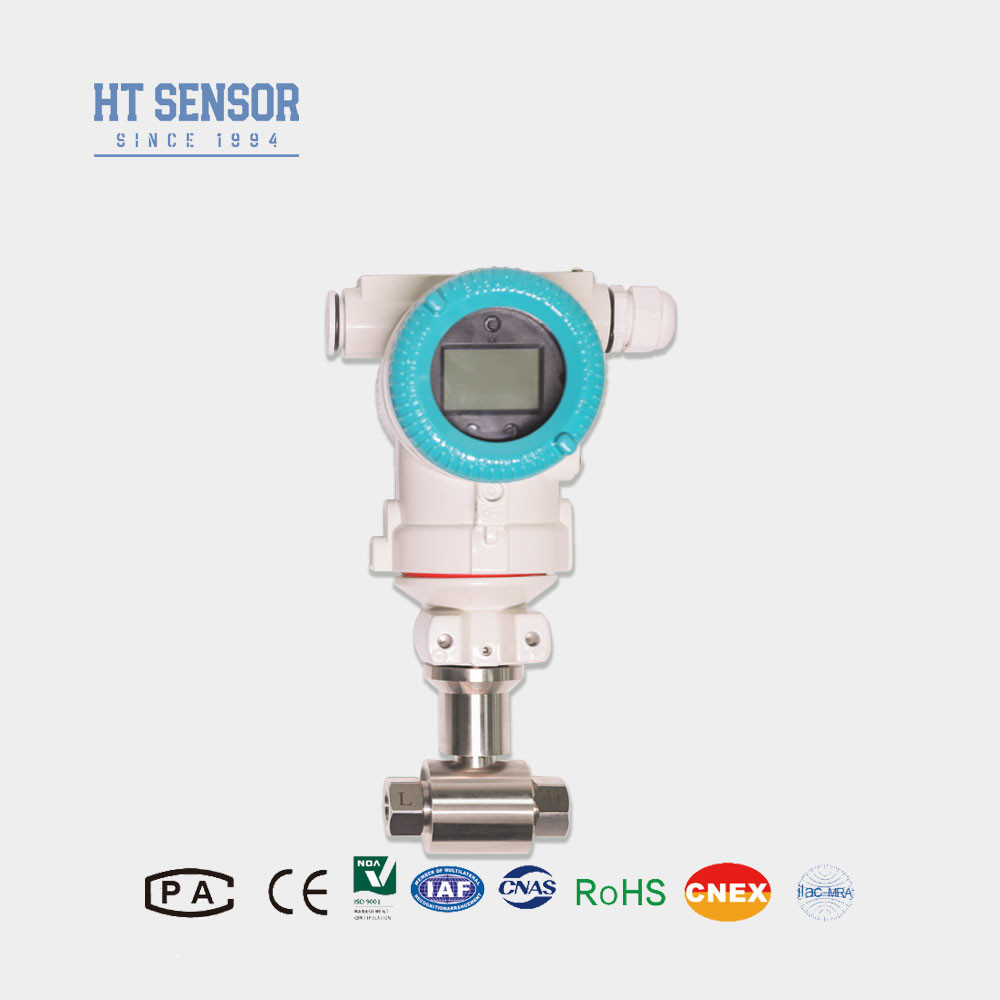

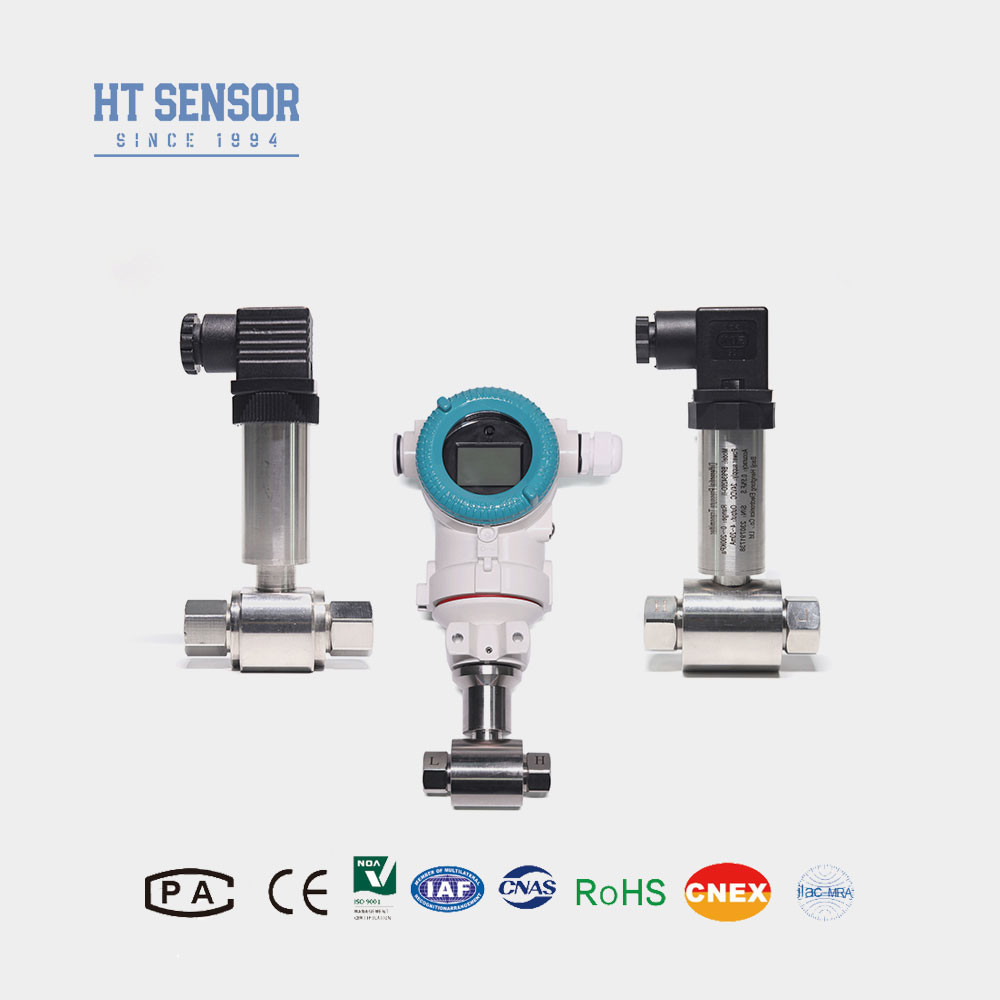

HT Sensör Sıvı Diferansiyel Basınç Vericisi Paslanmaz Çelik Diferansiyel Sensör DIN Vericili
Product Details
| model: | BP93420D-III | Aralık: | 0-10kpa~2MPa |
|---|---|---|---|
| Güç: | 5VDC 24VDC | Çıkış: | 0.5-4.5V 4-20mA ve benzeri. |
| Malzeme: | Paslanmaz çelik | İplik: | Erkek ve kadın OEM |
| Basınç tipi: | Diferansiyel basınç | Koruma sınıfı: | IP65 |
| Çalışma sıcaklığı: | -10-70 ℃ | Bağlantı: | Büyük DIN veya OEM |
| Vurgulamak |
DIN Sıvı Farklı Basınç Göndericisi,Paslanmaz Çelik Sıvı Farklı Basınç Göndericisi |
||
Product Description
HT Sensör Sıvı Farklı Basınç Göndericisi Paslanmaz Çelik Farklı Sensör DIN ile
BP93420DIIDFarklıPResureGöndericisi
Farklı basınç ileteçinin tanıtımı:
BP93420DII diferansiyel basınç vericisi, yayılmış silikon piezoresistif sensör kullanır.Ölçülen ortamın basınç farkı sensörün her iki tarafındaki dalgalı diyaframda bulunduğunda, sensör çipinin Wheatstone köprüsü tarafından verilen sinyalin basınç farkı ile iyi bir doğrusal ilişkisi vardır ve basınç farkı doğru bir şekilde ölçülebilir.Petrol boru hatlarında çeşitli gazların ve sıvıların basınç farkı ölçümü için uygundur., kimyasal, elektrik enerjisi, hidroloji ve diğer endüstriler.
Ürün ÖzellikleriFarklı basınç verici::
- İletici paslanmaz çelik yapı tasarımını, kompakt yapıyı ve kolay montajı benimsiyor.
- Sıkı bir sıcaklık telafi ve yaşlanma taramasından sonra, istikrarlı ve güvenilir performans sağlamak için.
- Elektriksel arayüz dış veya doğrudan bağlantı olabilir.
BaşvurularFarklı basınç verici::
- 1Petrol, kimyasal, elektrik enerjisi, hidroloji ve diğer endüstrilerde boru hattlarında çeşitli gazların veya sıvıların farklı basınç ölçümleri için uygundur.
- 2Endüstriyel alan süreç kontrolünde kullanılır.
- 3Boru ve fırın diferansiyel basınç ölçümü.Erler
| Performans parametreleriFarklı basınç verici: | |
|---|---|
| Ölçüm aralığı | 0-10KPa...~2MPa |
| Basınç Tipi | Farklı Baskı |
| Tek taraflı aşırı yükleme | İsimlendirilmiş aralığın ≤3 katı |
| Statik basınç | En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır. |
| Doğruluk @ 25°C | ±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Uzun vadeli istikrar | ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa) |
| Sıfır Sıcaklık Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Span Sıcaklığı Değişimi | ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa) |
| Karşılama sıcaklığı | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Çalışma sıcaklığı | -30°C~80°C |
| Depolama sıcaklığı | -40°C~100°C |
| titreşim | 10g,55Hz 2kHz |
| Konut malzemeleri | 304316L |
| Diyafram malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlama geçirmez sınıflandırma | İçsel olarak güvenli ve patlama geçirmez |
| Koruma derecesi | IP65 |
| Ağırlık | ~ 0,45 kg |
| Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
|---|---|---|
| 4 ′′20mA | 1230VDC | 2/3/4 tel |
| 010/20mA |
3 tel |
|
| 0/1 ¢5V | ||
| 0.5 ∙ 4.5V | 5VDC |
| Sipariş ipuçlarıFarklı basınç verici: |
1Ürünü seçerken, lütfen ölçülen ortamın ürünün temas eden parçalarıyla uyumlu olduğundan emin olun.
2Güvenilir çalışmayı sağlamak için, ölçüm noktası ve verici arasında üç valfli bir koleksiyon kurulması önerilir.Göndericinin pozitif ve negatif basınç odalarına yavaş ve eşit basınç uygulanmasını sağlamak.
3Kurulum sırasında, kurulum konumunun ürüne etkisini en aza indirmek için her iki ucunda basınç arayüzlerinin yatay olarak konması önerilir.
4. güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik müdahale veya radyo frekansı müdahale gibi özel gereksinimler için,Lütfen şirketimizi bilgilendirin ve bu gereksinimleri siparişte belirtin.
| Sipariş RehberiFarklı basınç verici: | ||||||||
| BP93420XX | Basınç verici | |||||||
| Kod | Çizelge İnşaatı | |||||||
| DII | Farklı basınç verici | |||||||
| Ölçüm aralığı | 0-10KPa...~2MPa | |||||||
| Kod | Güç kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğerleri | |||||||
| Kod | Çıkış sinyali | |||||||
| S1 | 4 ¢20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ̊10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5VDC | |||||
| S4 | 010mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 Erkek | |||||||
| J2 | G1/2 erkek | |||||||
| J3 | G1/4 erkek | |||||||
| J4 | 1/2 NPT Erkek | |||||||
| J5 | Diğerleri | |||||||
| Kod | Elektrik bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 fiş | |||||||
| B3 | Kapalı kablo çıkışı | |||||||
| B4 | Diğerleri | |||||||
| Kod | Basınç Tipi | |||||||
| D | Farklı Baskı | |||||||
