Model NO.: | BH93420-IT | Çıktı formu: | 4-20mA 0,5-4,5V DC ve benzeri |
---|---|---|---|
Güç: | 12-23Vdc (24VDC) / 5VDC | Diyafram Malzemesi: | 316L paslanmaz çelik |
Net Ağırlık: | 0,3 kg kablosuz | Taşıma Paketi: | karton |
kablo: | PU/PE/PTFE (Bir tür seçin) | Ev Malzemesi: | 304S.S veya 316L SS |
İletişim: | Sıvıya Giriş | Özelleştirme: | ODM |
Vurgulamak: | Sabit ölçüm sıvı seviyesi verici,Yüksek performanslı sıvı seviyesi verici,Kesin bir sıvı seviye vericisi |

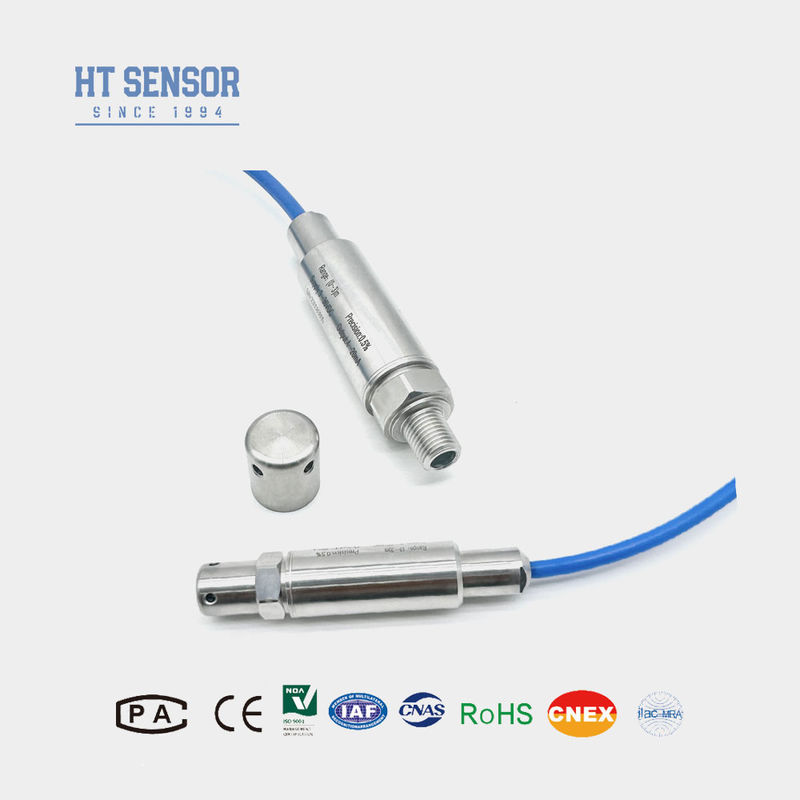

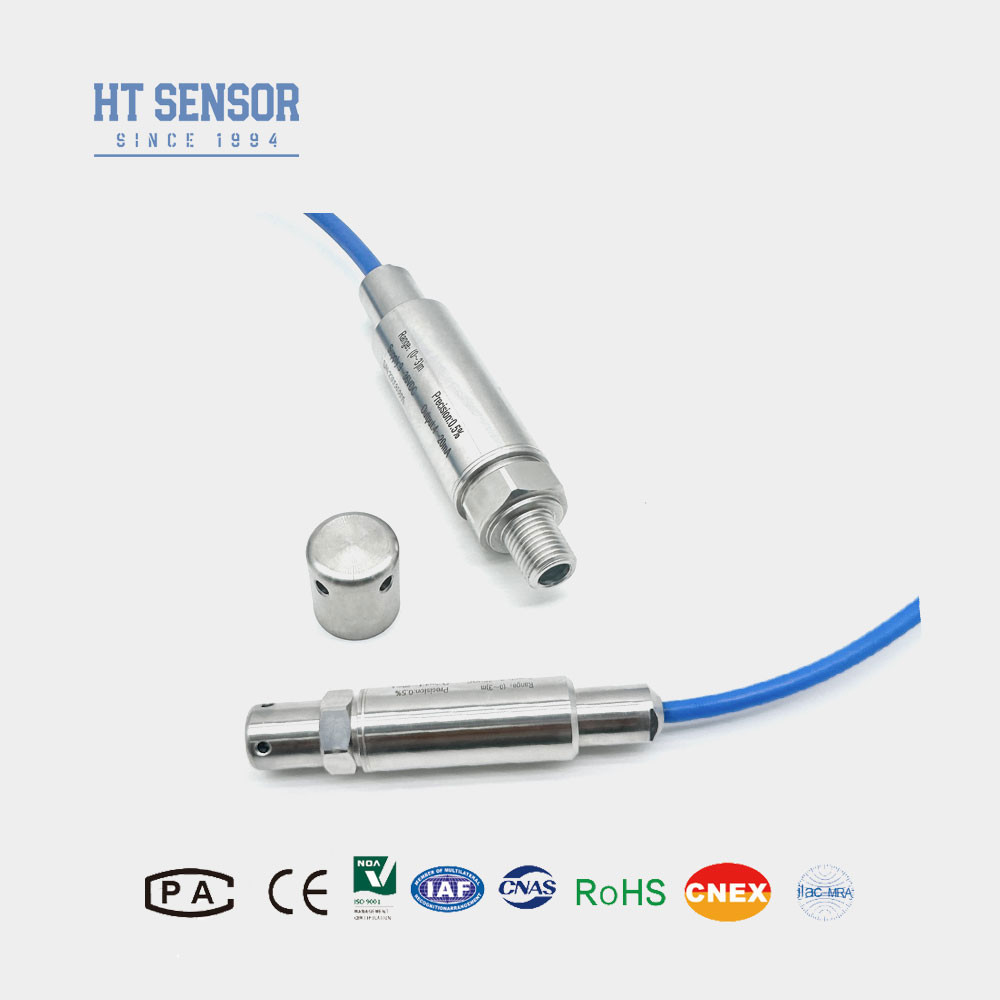

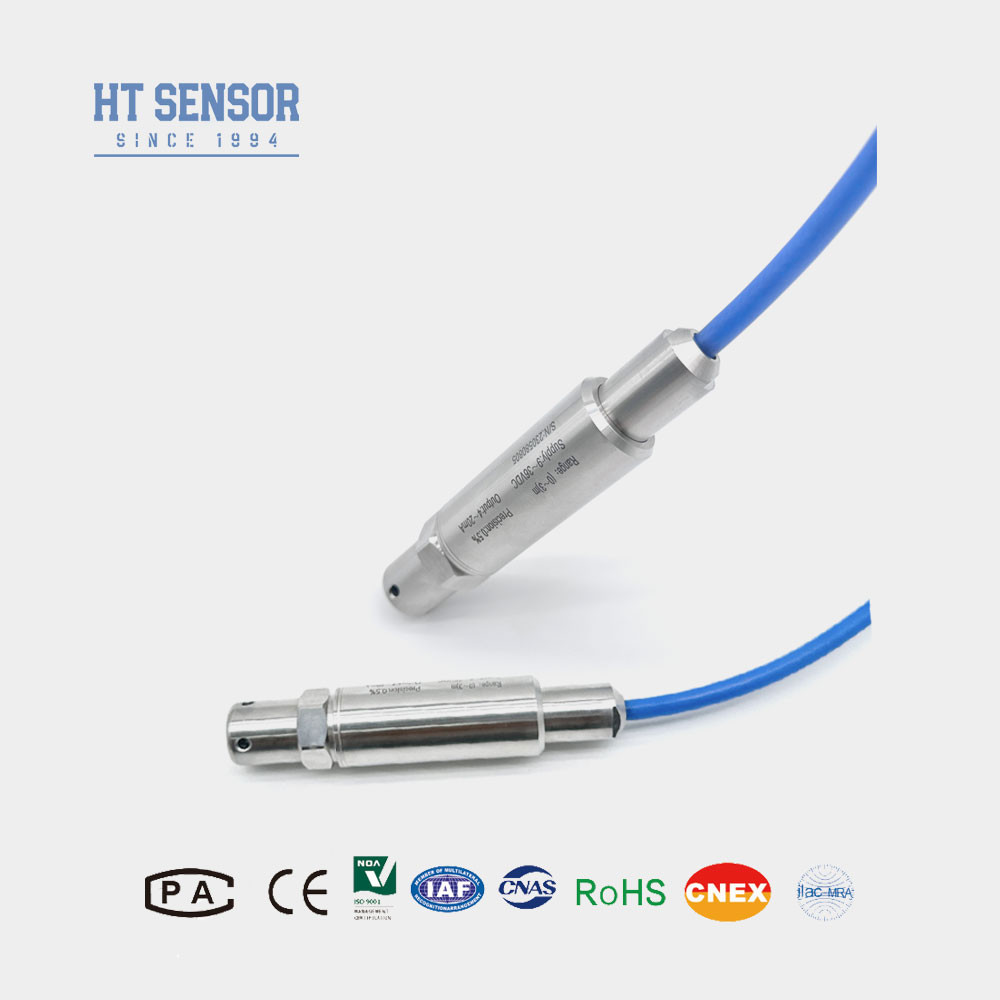

BH93420Ben...WAter seviyesensör
Su seviyesini ileten sensörün kullanımı:
BH934520-IT, en zorlu koşullarda bile sıvı veya gaz yüksekliğinin ölçümünde üstünlük kazanmak için tasarlanmış olağanüstü bir sıvı seviye verici.Tamamen kaynaklı yapısı ve PTFE kablosu, yüksek sıcaklıkların sertliklerine karşı eşsiz bir koruma sağlar, aşındırıcı ortamlar ve yüksek geçirgen maddeler.Bu dikkate değer esneklik, BH934520-IT'yi çok çeşitli endüstriyel uygulamalarda sıvı veya gaz seviyelerinin izlenmesi ve kontrolü için güvenilir bir seçim olarak konumlandırır., tank ve konteynerlerden boru hatlarına ve ötesine kadar, endüstriyel, kimyasal, farmasötik ve çevre koruması da dahil olmak üzere çeşitli endüstrilerde çok yönlü bir çözüm haline getiriyor.
Ürün ÖzellikleriSu seviyesini ileten sensör:
1Tam paslanmaz çelik koruma, çeşitli test ortamları için uygundur.
2Denizleme türü sonda ölçümü, kolay montaj.
3Çeşitli çıkış sinyali seçenekleri.
4Patlama geçirmez işareti: ExiaIICT6.
5Yüksek koruma oranı: IP68.
6PE veya PU veya PTFE kablosu.
BaşvurularSu seviyesini ileten sensör:
Performans parametreleriSu seviyesini ileten sensör | |
---|---|
Ölçüm aralığı | 0~10m...400m |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | ≤ 2X nominal aralığı |
Doğruluk @ 25oC | ±0,25% (Genel) ±0,5% (En fazla) |
Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Uzun vadeli istikrar | ± 0.2% F.S/yıl (Max.) |
Sıfır Sıcaklık Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
Span Sıcaklığı Değişimi | ±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
Karşılama sıcaklığı | 0-50oC (0-1m. 0-2m ); 0-70oC |
Çalışma sıcaklığı | -20~80oC |
Depolama sıcaklığı | -30~100oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 1Cr18Ni9Ti |
Diyafram malzemesi | 316L paslanmaz çelik |
İzolasyon Direnci | >=100MΩ@100VDC |
Patlama geçirmez sınıflandırma | ExiaIICT6 |
Koruma derecesi | IP67, IP68 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~0.3Kg (kablosuz) |
Kablo malzemesi | Polietilen, Poliüretan |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4~20mA | 12~30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6~30V / pil | 4 tel |
Sipariş ipuçları |
1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital bir ekran içermediğini lütfen unutmayın.
3LCD veya LED ekran başlığı olan bir verici sipariş ederken, verici güç kaynağı 20VDC'den daha düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..
5Fluor kauçuk o halkaları - 20 °C ~ 250 °C için nominal çalışma sıcaklık aralığı. Çalışma sıcaklıkları - 20 °C'nin altına düştüğünde, EPDM O tipi mühürleme halkaları seçilmelidir.
6. Kablo varsayılan kablo ile birlikte gelmez. Eğer kabloya ihtiyacınız varsa, seçmek için üç malzeme vardır. Eğer özel talimatlar verilmezse,Polietilen kablo malzemeleri varsayılan olarak kullanılacak.Farklı kablo malzemeleri gerekirse, lütfen sipariş formunda belirtin.
7.Güçlü titreşim, anlık darbe, güçlü elektromanyetik veya radyo frekanslı müdahale gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişinizde belirtin.
Düzen Rehber | ||||||||
BH93420 | Kod | Çizelge İnşaatı | ||||||
Ben... | Basınç verici | |||||||
Ölçüm aralığı | 0~10m...400m | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | S8 | RS485 | |||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı | |||||||
Kod | Malzeme | |||||||
01 | 304 paslanmaz çelik | |||||||
02 | 316L paslanmaz çelik | |||||||
Kod | Kablo malzemesi | |||||||
C1 | PE | |||||||
C2 | PU |
Sıkça sorulan sorular:
S1: Var mı? - Sen fabrika şirketi misin?
A1: 29 yıldan fazla deneyime sahip bir üreticiyiz.
S2:Kustomlaştırılmış Ürün
A2: OEM ve Özel Tasarım hizmetleri sağlıyoruz.
S3:Kalite Garanti
A3: Ürünlerimiz, gönderim tarihinden orijinal alıcıya 12 ila 18 aylık sınırlı bir garantiye sahiptir. Hengtong, kusurlu ürünleri ücretsiz olarak değiştirecek veya onaracaktır.Bu garanti herhangi bir üniteye uygulanmaz.Kötü kullanılmış, ihmal edilmiş.
S4: Nakliye ve paketleme
A4: Ürünler genellikle UPS,FedEx,DHL ve INT dahil olmak üzere uluslararası Express ile gönderilmektedir.denetim sertifikası da dahil.
S5:Bizi arayın
A5: Teknik soru ve iş sorunu konusunda size hizmet vermek için aktif ve deneyimli bir satış ekibimiz var. Sadece bize mesaj bırakın veya Online Servisi tıklatın.
