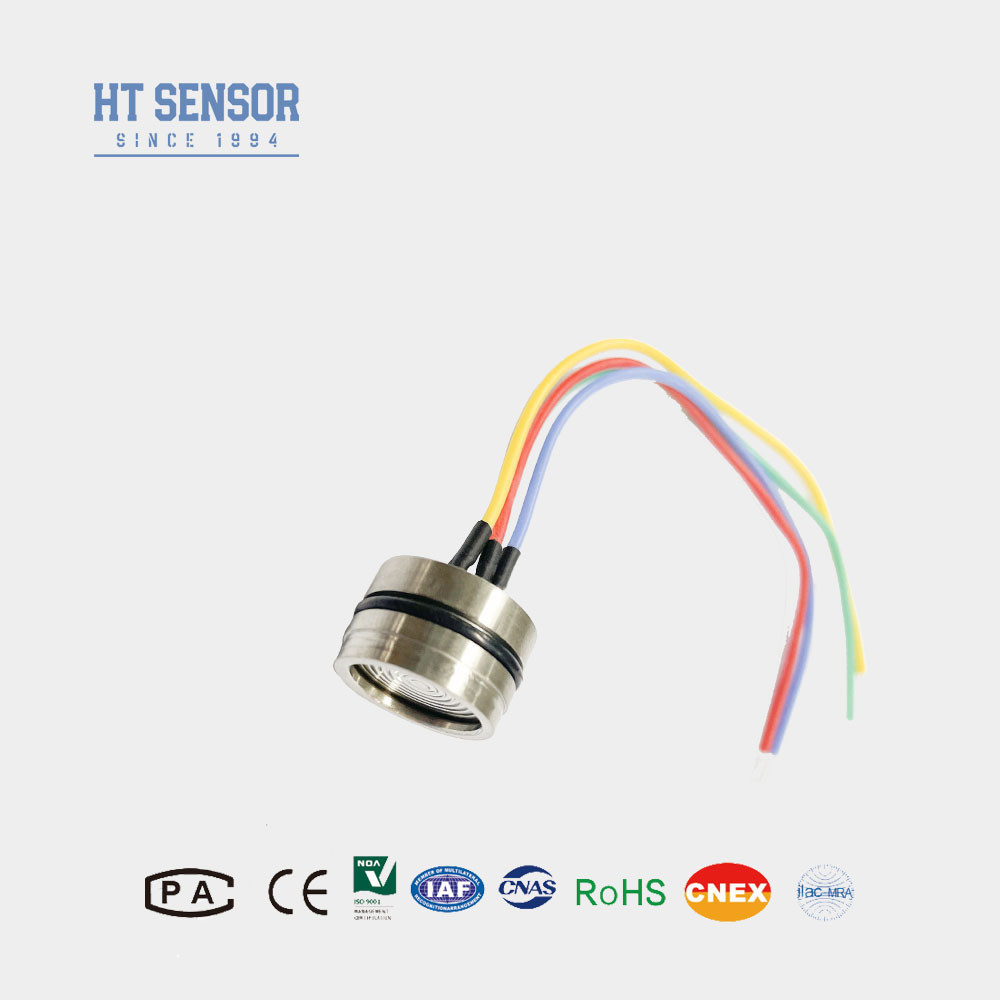

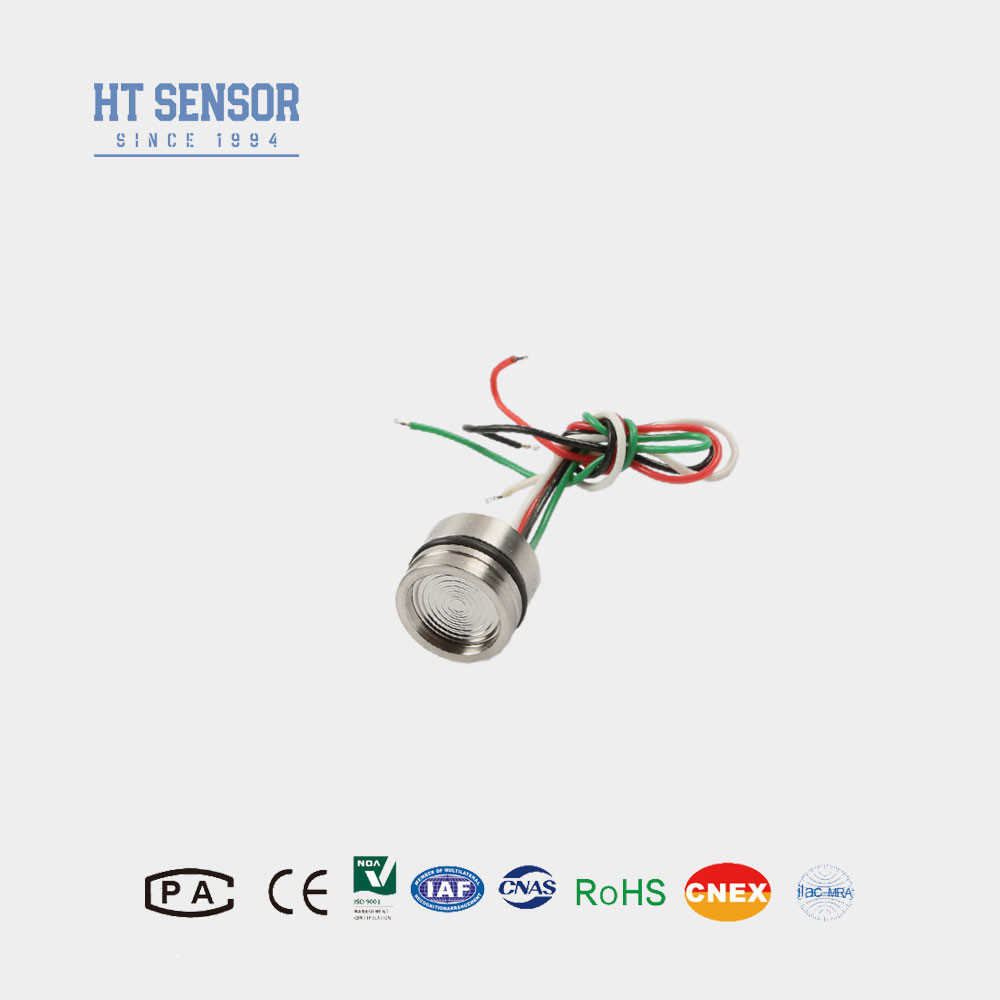

19 mm Piezoresistive Silikon Basınç Algılayıcı 316l.S.S. Tüm Düzlük Algılayıcıları ile Diyafram kaynak
Product Details
| Malzeme: | 316L paslanmaz çelik | Minimum Aralık: | 10kpa |
|---|---|---|---|
| Maksimum aralık: | 100mpa | Tedarik: | 1,5mA (0,4-2,0mA) |
| OEM: | Evet | seçilebilir: | Altın kaplamalı pim veya Dört renkli silikon tel |
| modeli: | HT19 | Yüksek: | 12 mm /15 mm |
| Yağ: | Difüzyon silikon | İplik: | hayır /OEM |
| Vurgulamak |
19 mm silikon basınç sensörü,Diyafram kaynaklı silikon basınç sensörü,Piezodirençli Silikon Basınç Sensörü |
||
Product Description
19mm Piezoresistive Silikon Basınç Algılayıcı
HT19 Silikon basıncıSensör
Yağla doldurulmuş silikon basınç sensörünün tanıtımı:
- Sensör, uluslararası sınıf, yüksek istikrarlı ve yüksek hassasiyetli bir silikon basınç çipi içerir.
- Geniş bir çalışma sıcaklık aralığında doğru ve güvenilir ölçümler sağlamak için sofistike sıcaklık telafi algoritmaları uygulanır.
- 30 yıldan fazla bir geliştirme ve üretim uzmanlığından yararlanan sensör, olağanüstü güvenilirlik ve performansı sağlamak için sıkı kalite kontrol süreçlerine tabi tutulur.
- Ürünün mükemmel kararlılığı ve yetenekleri, dünya çapında kullanıcıların yaygın tanınmasını ve güvenini kazandırdı.
- Bu optimize edilmiş açıklamalar gelişmiş tasarımı, hassas mühendisliği,ve HT19 piezoresistif silikon basınç sensörünün olağanüstü performansına ve güvenilirliğine katkıda bulunan sıkı kalite kontrol önlemleri.
Ürün Özellikleriyağla doldurulmuş silikon basınç sensörü:
- Geniş ölçüm aralığı:0~10KPa~100Mpa
- Piezoresistif silikon algılayıcı eleman
- Full316LSS,Tam Titanyum veya Hastelloy diyaframı
- O-ring montajı
- Yüksek doğruluk ve istikrar.
Başvurular yağla doldurulmuş silikon basınç sensörü:
- Gaz ve sıvının ölçüm basıncı
- Petrol kullanımı
- Su temini, şehrin ısı temini
- Süreç kontrol sistemi
- Havacılık ve denizcilik denetimi
- Hidrolik basınç
Silikon basınç sensörünün elektrik verileri
- Tedarik:1.5mADC
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- İzolasyon direnci:≥100MΩ/50VDC
- İzolasyon voltajı: ev ve elektrik bağlantısı arasındaki 500VAC hasar vermez
- Orta uyumlu: 316L paslanmaz çelik ile uyumlu sıvı, gaz
Performans, yağla doldurulmuş silikon basınç sensörünün özellikleri
| Performans parametreleri: | |||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ¢50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| Çalışma sıcaklığı | -20 ¢80 | °C | |||
| Depolama sıcaklığı | -40 ¢125 | °C | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | 28 gram | ||||
| Parametreler aşağıdaki koşullarda test edilir: Sürekli akım 1,5mA ve ortam sıcaklığı 25°C | |||||
Boyut
Not:
1Montaj sırasında, gerekli hava sıklığını elde etmek için çekirdek boyutunun ve verici evinin koordinasyonuna dikkat edin.
2. Ev montaj süreci sırasında, dikey olarak hizalandığından emin olun ve dengeleme plakanın sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Eğer test edilen ortam çekirdek diyaframı ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Sensör diyaframına el veya keskin nesnelerle basmaktan kaçının, böylece diyaframın deformasyonu veya delinmesi ve çekirdeğin hasarı önlenir.
5Su, su buharı veya koroziv ortamların ölçüm çekirdeğinin negatif basınç odasına girmesini önlemek için ölçüm çekirdeğinin basınç kapısını atmosfere açık tutun.
6. Pin'de herhangi bir değişiklik varsa, lütfen gerçek üründeki etikete bakın.
Sıkça sorulan sorular:
S1: Var mı? - Sen fabrika şirketi misin?
A1: Yaklaşık 30 yıllık deneyime sahip bir üreticiyiz.
S2:Kustomlaştırılmış Ürün
A2: OEM ve Özel Tasarım hizmetleri sağlıyoruz.
S3:Kalite Garanti
A3: Ürünlerimiz, gönderim tarihinden orijinal alıcıya 12 ila 18 aylık sınırlı bir garantiye sahiptir. Hengtong, kusurlu ürünleri ücretsiz olarak değiştirecek veya onaracaktır.Bu garanti herhangi bir üniteye uygulanmaz.Kötü kullanılmış, ihmal edilmiş.
S4: Nakliye ve paketleme
A4: Ürünler genellikle UPS,FedEx,DHL ve INT dahil olmak üzere uluslararası Express ile gönderilmektedir.denetim sertifikası da dahil.
S5:Bizi arayın
A5: Teknik soru ve iş sorunu konusunda size hizmet vermek için aktif ve deneyimli bir satış ekibimiz var. Sadece bize mesaj bırakın veya Online Servisi tıklatın.
