TO8 Kapsülleme Teknolojisi Kuru Hava Basınç Sensörü Havacılık Uygulamaları İçin
Product Details
| Model Numarası: | HT12 | İplik türü: | TO8 |
|---|---|---|---|
| Kablo tipi: | Altın kaplamalı Kovar pimleri veya silikon tel | Ölçüm ortamı: | kuru Gaz havası |
| Menzil: | 0-10kpa~200kpa | Çıkış: | Analog sinyal |
| Güç: | 1.5mA | Hs Kodu: | 9026209090 |
| İçin: | Basınç sensörü | Özelleştirme: | OEM ve ODM için kullanılabilir |
| Vurgulamak |
Özelleştirilebilir Silikon Basınç Algılayıcı,TO8 Kapsülasyon silikon basınç sensörü,Havacılık için silikon basınç sensörü |
||
Product Description

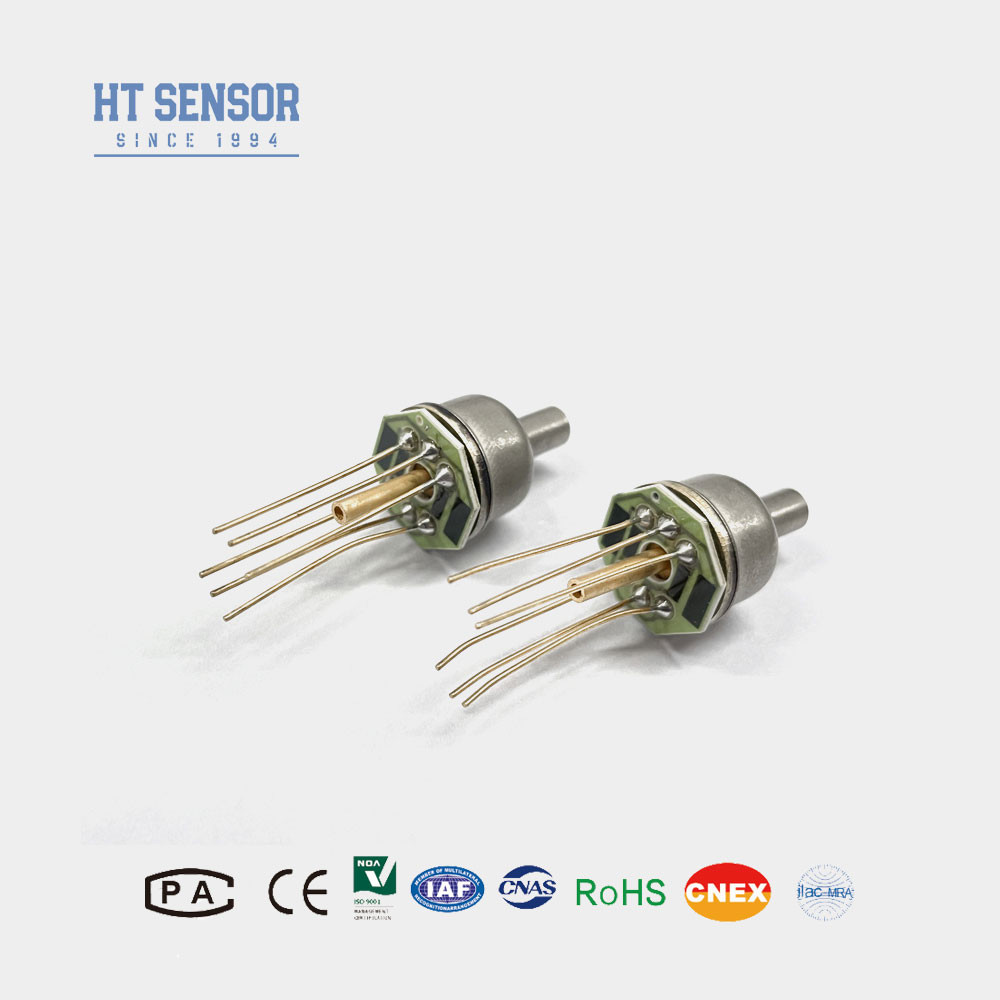

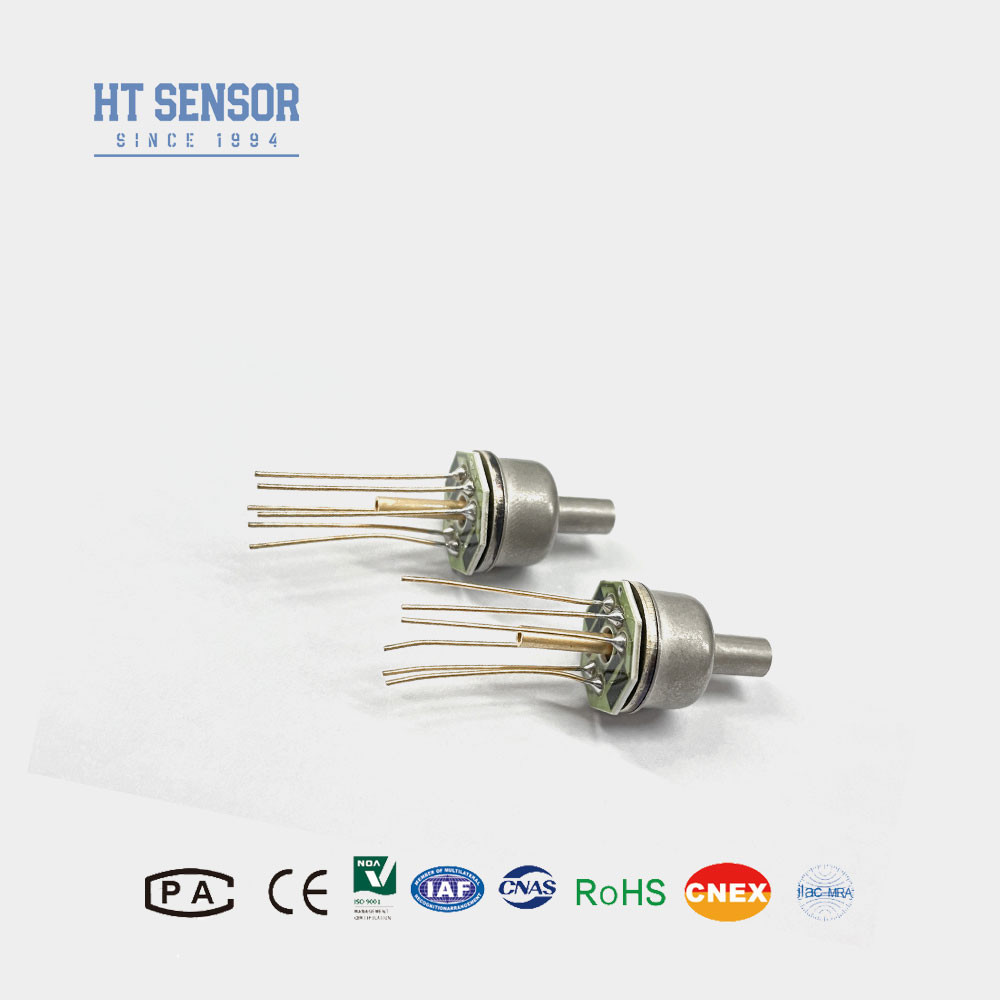

TO8 Kapsülasyon Teknolojisi Havacılık Uygulamaları için Silikon Basınç Sensörü
HT12 silikon piezoresistif basınç sensörü, gelişmiş TO8 ambalajlama teknolojisi kullanılarak paketlenmiş son derece kararlı bir difüzyon silikon elementidir.Yağla doldurulmamış çekirdek, profil hatalarını ortadan kaldırır ve küçük aralığın istikrarını önemli ölçüde artırır, kuru koroziv olmayan gaz basıncını ölçmek için özellikle etkilidir.
Silikon basınç sensörünün ürün özellikleri:- Ölçüm aralığı 0 ila 10KPa ile 2Mpa arasında geniş.
- Yüksek güvenilirlik, iyi istikrar.
- TO8 kapsülleme teknolojisi.
- Havacılık uygulamaları.
Başvurularsilikon basınç sensörü:
- Kuru, aşındırıcı olmayan gaz basıncı ölçüldü.
- Pnömatik kontrol sistemiBiyo-tıp mühendisliğinin tıbbi uygulamalar.
- Hvac (HVAC) kontrolü.
- Deney amacına ilişkin havacılık.
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplama Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller
| Performans parametrelerisilikon basınç sensörü: | ||||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | ||||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| TO8 ile menzil | Min:7kpa Max:200kpa | |||||
| Tip | En fazla. | Birim | ||||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |||
| Histeriz | 0.05 | 0.1 | % F.S | |||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | ||
| ≥35kPa | 100±10 | 100±30 | mV | |||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.5 | ± 1 | % F.S | |||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Çalışma sıcaklığı | -20~80 | oC | ||||
| Depolama sıcaklığı | -40~125 | oC | ||||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 4MPa arasındaki en küçük değeri alın | |||||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||||
| Diyafram malzemesi | 316L | |||||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||||
| Şok | 100 g, 11 ms | |||||
| Yanıt Zamanı | ≤1ms | |||||
| Ağırlık | ~12.5g | |||||
| Parametreler aşağıdaki koşullar altında test edilir: Sürekli akım 1,5mA ve ortam sıcaklığı 25°C | ||||||
| Çizelge İnşaatı | |
| Boyut | |
| Elektrik bağlantısı ve telafi |
|
|
| Sipariş ipuçları |
1Gerekli hava sıkılığını sağlamak için montaj sırasında sensör çekirdeği ve konut arasındaki hizalama ve uygunluğa dikkat edin.
2Düzgün dikey hizalanmayı koruyun ve dengeleme plakanın sıkışmasını veya hasar görmesini önlemek için montaj sırasında eşit basınç uygulayın.
3Basınç algılayıcı çekirdeğinin hava kanalını atmosfere bağlayın ve suyun, nemin veya koroziv ortamların pozitif ve negatif basınç odalarına girmesini önleyin.
4Çubuk borularında herhangi bir değişiklik varsa, doğru tanımlama için çekirdeğe bağlı etikete başvurun.
