Model NO.: | BH93420-I | Çıktı formu: | 4-20mA veya RS485 |
---|---|---|---|
Ip derecesi: | IP68 | Doğruluk: | ≤ ± 0,5% F.S. |
Diyafram Malzemesi: | 316L paslanmaz çelik | Net Ağırlık: | 0,3 kg kablosuz |
Taşıma Paketi: | karton | Kaynağı: | Shaan Xi |
HS kodu: | 90261000 | Yetenek temini: | 1000-3000 |
Kurulum Türü: | Dalgıç Tip | Üretim süreci: | Dağınık Silikon Sensörü |
Prob tipi: | Prob tipi | ||
Vurgulamak: | 0.5-4.5VDC Sıvı Seviye Göndericisi,Denizaltı Sıvı Seviye Göndericisi,4-20mA Sıvı Seviye Göndericisi |
Giriş:

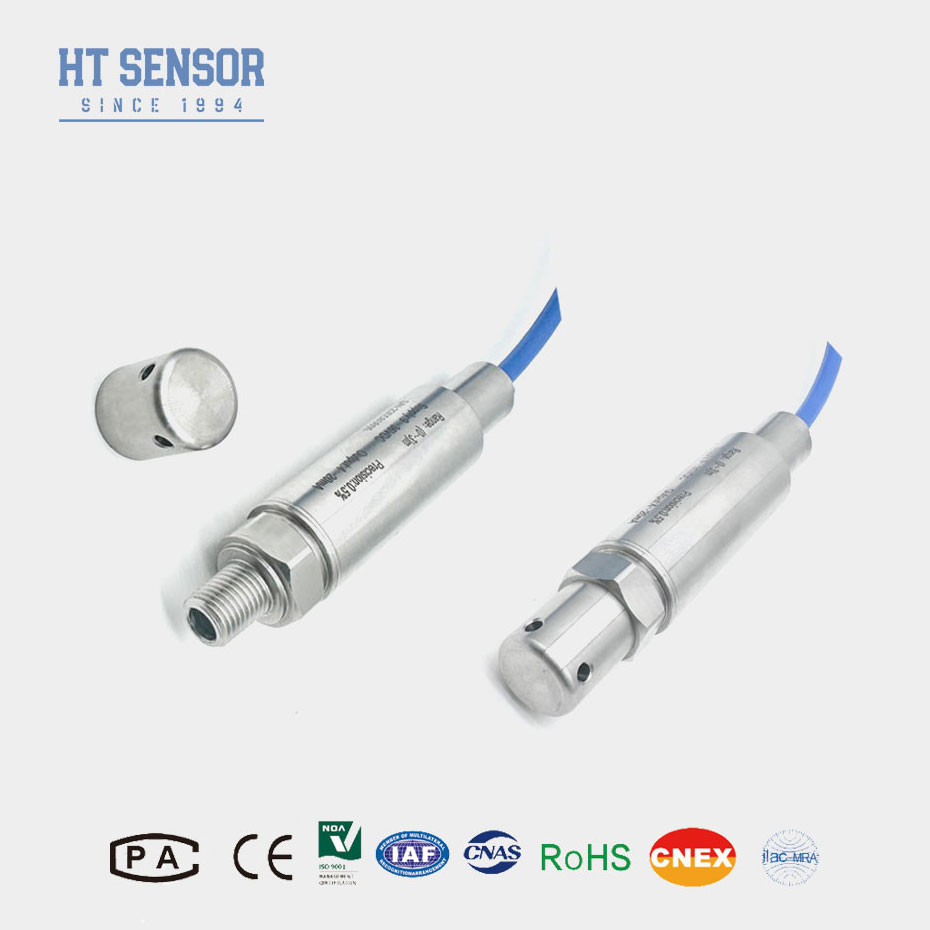

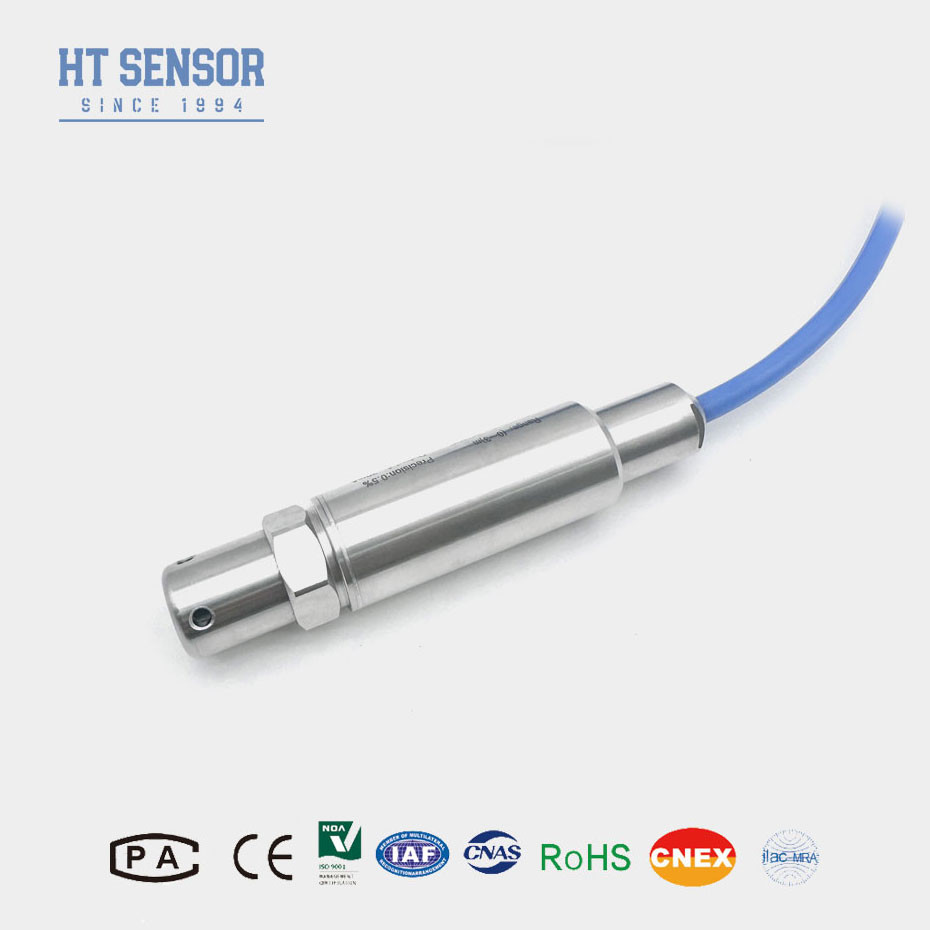

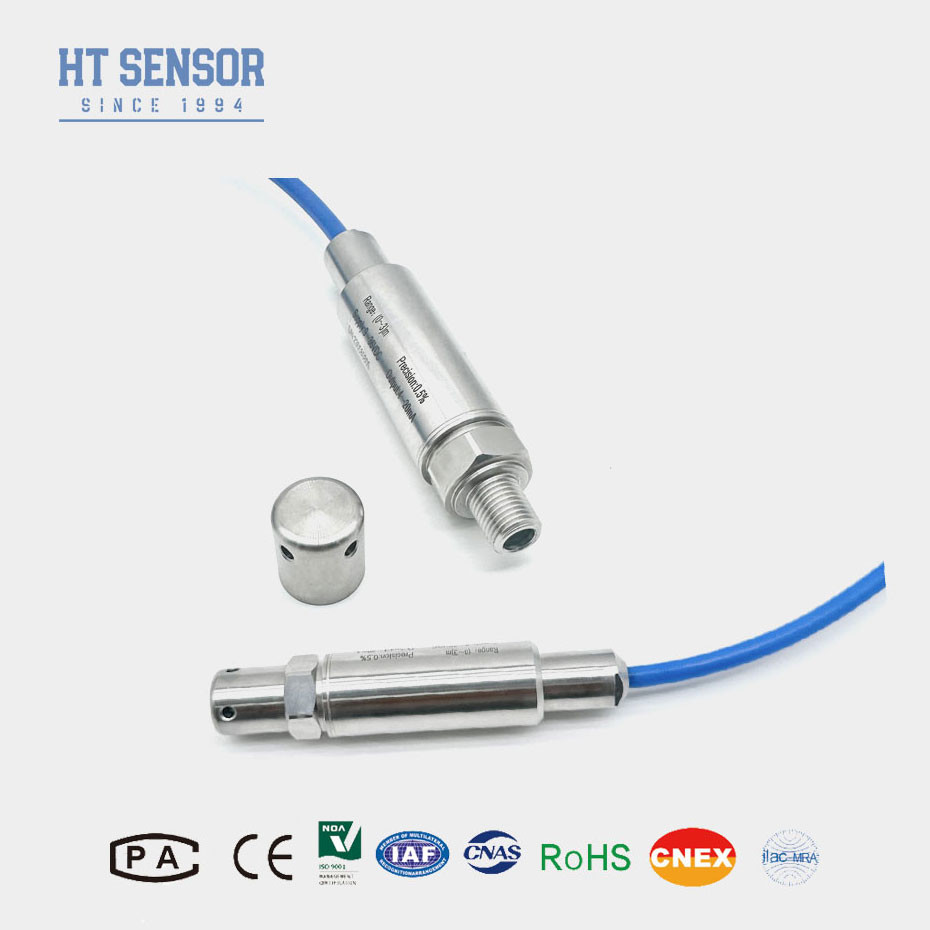

BH93420-Ben... Denizaltı Sıvı Seviye Göndericisi, çeşitli sıvı uygulamalarında doğru ve güvenilir seviye ölçümü için tasarlanmıştır.yüksek hassasiyetli piezoresistif sensörBu verici su ve atık su yönetimi, kimyasal işleme ve endüstriyel sıvı depolama uygulamaları için idealdir.
Ürün Özellikleri
1.Rakam sıcaklık telafi: Geniş bir sıcaklık aralığında doğru ölçümler.
2Doğruluk dışı düzeltme: Ölçülen basıncı doğru bir şekilde temsil eden doğrusal bir çıkış.
3. Offset ve Span Düzenlemesi
4Patlama geçirmez işareti: ExiaIICT6
5Yüksek koruma oranı: IP68
6PE veya PU kablosu
7. Çok nokta kalibrasyonu için sıcaklık, doğrusallık, histerez ve tekrarlanabilirlik
BaşvurularSu seviyesi vericisi:
1316LSS ile uyumludur, korozif olmayan sıvılar
2Çöplük su, endüstriyel ve belediye suyu, su tankları, kuyular, nehirler, deniz suyu, göller vb. gibi çeşitli uygulamalarda su seviyelerinin izlenmesi
3- Dizel ve yakıt tanklarında yakıt seviyelerinin ölçümü
Performans parametreleri:
Ölçüm aralığı | 0~10m...400mH2O |
Aşırı yük | ≤ 2 X nominal aralığı |
Doğruluk @ 25oC | ±0,25% (Genel) ±0,5% (En fazla) |
Tekrarlanabilirlik | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Histeriz | ± 0,03% (Tipik) ± 0,05% FS (Max.) |
Uzun vadeli istikrar | ± 0.2% F.S/yıl (Max.) |
Sıfır Noktası Sıcaklığı Değişimi | ±1,5% F.S. (Tipik) ±2% F.S. (Max.) |
Tam Ölçekli Sıcaklık Değişimi | ±1,5% F.Sr ((Tip.) ± 2% F.S (Max.) |
Karşılama sıcaklığı | 0-50oC (0-1m. 0-2m) ); 0-70oC |
Çalışma sıcaklığı | -20~80oC |
Depolama sıcaklığı | -30~100oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 1Cr18Ni9Ti |
Diyafram malzemesi | 316L paslanmaz çelik |
İzolasyon Direnci | >=100MΩ@100VDC |
Patlama geçirmez sınıflandırma | ExiaIICT6 |
Koruma derecesi | IP67, IP68 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~0.3Kg (siz) kablo) |
Kablo malzemesi | Polietilen, Poliüretan |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 Kablo |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 Kablo |
Sipariş ipuçları:
Difüzyon silikon basınç vericileri satın almayı düşünürken, seçilen ürünün özel uygulama ihtiyaçlarını karşıladığından emin olmak için birkaç faktörü değerlendirmek çok önemlidir.Aşağıda sipariş işleminde size yardımcı olacak kapsamlı bir kılavuz var
1Lütfen ölçülen ortamın seçim sırasında onunla temas eden ürün bileşenleriyle uyumlu olduğundan emin olun.
2Ölçülen ortamın yoğunluğu belirtilmelidir.
3Güçlü elektromanyetik veya radyo frekanslı müdahale için lütfen şirketimize detayları verin ve siparişte belirtin.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların şimşek koruma cihazlarını tesiste kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Madde uyumluluğu
Ev ve kablo malzemesi: Göndericide kullanılan malzemelerin (örneğin paslanmaz çelik, PVC, PTFE) ölçülen sıvıyla uyumlu olduğundan emin olun.Özellikle koroziv veya saldırgan maddelerle uğraşırken.
Düzen Rehber: | ||||||||
BH93420 | Kod | Çizelge İnşaatı | ||||||
Ben... | Basınç verici | |||||||
Ölçüm aralığı | 0~10m...400mH2O | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | S8 | RS485 | |||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı | |||||||
Kod | Malzeme | |||||||
01 | 304 paslanmaz çelik | |||||||
02 | 316L paslanmaz çelik | |||||||
Kod | Kablo malzemesi | |||||||
C1 | PE | |||||||
C2 | PU |
