BP93420DII Differential Pressure Transmitter diffused Silicon Piezoresistive Sensor ile

Temel bilgi
Menşe yeri: Çin
Marka adı: HT SENSOR
Sertifika: ISO9001
Model numarası: BP93420D-II
Min sipariş miktarı: 1
Ambalaj bilgileri: karton
Teslim süresi: 5-8 iş günü
Ödeme koşulları: Akreditif, D/P, T/T
Yetenek temini: 3000 adet/ay
Detay Bilgi
Modle: BP93420D-II Range: 0-20kpa~2Mpa
Power: 24VDC(12-32VDC) Output: 4-20mA RS485
Material: Stainless steel Thread: Male and female OEM
Pressure Type: Differential Pressure sensor Protection Class: IP65
Test medium: Air oil and water Connector: Big DIN
Vurgulamak:

BP93420DII Farklı Basınç Göndericisi

,

Piezoresistif Sensör Farklı Basınç Göndericisi


Ürün Açıklaması

BP93420DII Differential Pressure Transmitter diffused Silicon Piezoresistive Sensor ile

BP93420DIIDFarklıPResureGöndericisi



Farklı basınç ileteçinin tanıtımı:



BP93420DII diferansiyel basınç vericisi, yayılmış silikon piezoresistif bir sensör kullanır. Gaz ve sıvının basınç diferansiyeli ölçülür ve görüntülenebilir.Petrol gibi endüstrilerde boru hatlarında çeşitli gazların ve sıvıların basınç farkının ölçümünde uygulanabilir., kimyasal, elektrik enerjisi, hidroloji vb.



Ürün ÖzellikleriFarklı basınç verici:



1Dönüştürücü paslanmaz çelik yapı tasarımı, kompakt yapı, uygun kurulum benimser.

2Sert sıcaklık telafi ve yaşlanma taramasından sonra, istikrarlı ve güvenilir performans sağlamak için.
3Elektriksel arayüz dış veya doğrudan bağlanabilir.



BaşvurularFarklı basınç verici:

  • 1Petrol, kimyasal, elektrik enerjisi, hidroloji ve diğer endüstrilerin boru hatlarında çeşitli gazların veya sıvıların diferansiyel basınç ölçümü için uygundur.
  • 2Endüstriyel alanda süreç kontrolü için kullanılır.
  • 3Boru hattı ve fırın diferansiyel basınç ölçümü



Performans parametreleriFarklı basınç verici:
Ölçüm aralığı 0-10KPa...~2MPa
Basınç Tipi Farklı Baskı
Tek taraflı aşırı yükleme İsimlendirilmiş aralığın ≤3 katı
Statik basınç En düşük değer, nominal aralıktan 5 kat veya 7 MPa arasındadır.
Doğruluk @ 25°C ±0,25% (Tipik) ±0,5% (Maximum)
Tekrarlanabilirlik ± 0,03% (Tipik) ± 0,05% FS (Max.)
Histeriz ± 0,03% (Tipik) ± 0,05% FS (Max.)
Uzun vadeli istikrar ± 0,5% F.S/Yıl ((≤ 200KPa) ± 0,2% F.S/Yıl ((> 200KPa)
Sıfır Sıcaklık Değişimi ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa)
Span Sıcaklığı Değişimi ±0,01% FS/°C ((>100KPa), ±0,02% FS/°C (≤100Kpa)
Karşılama sıcaklığı 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C
Çalışma sıcaklığı -30°C~80°C
Depolama sıcaklığı -40°C~100°C
titreşim 10g,55Hz 2kHz
Konut malzemeleri 304316L
Diyafram malzemesi 316L
İzolasyon Direnci 100MΩ 100VDC
Patlama geçirmez sınıflandırma İçsel olarak güvenli ve patlama geçirmez
Koruma derecesi IP65
Ağırlık ~ 0,45 kg





Çıkış sinyali Güçlendirme Voltajı Çıktı Türü
4 ′′20mA 1230VDC 2/3/4 tel
010/20mA



3 tel

0/1 ¢5V
0.5 ∙ 4.5V 5VDC

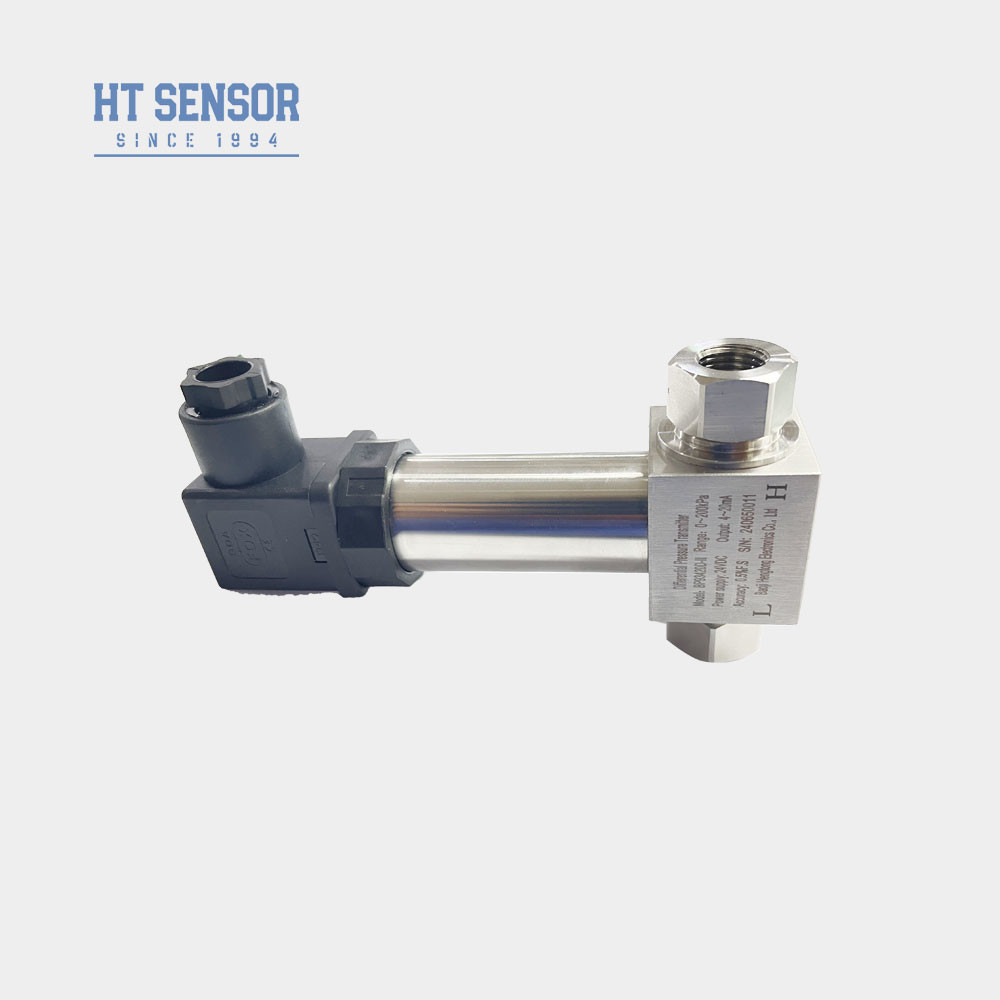

BP93420DII Differential Pressure Transmitter diffused Silicon Piezoresistive Sensor ile 0

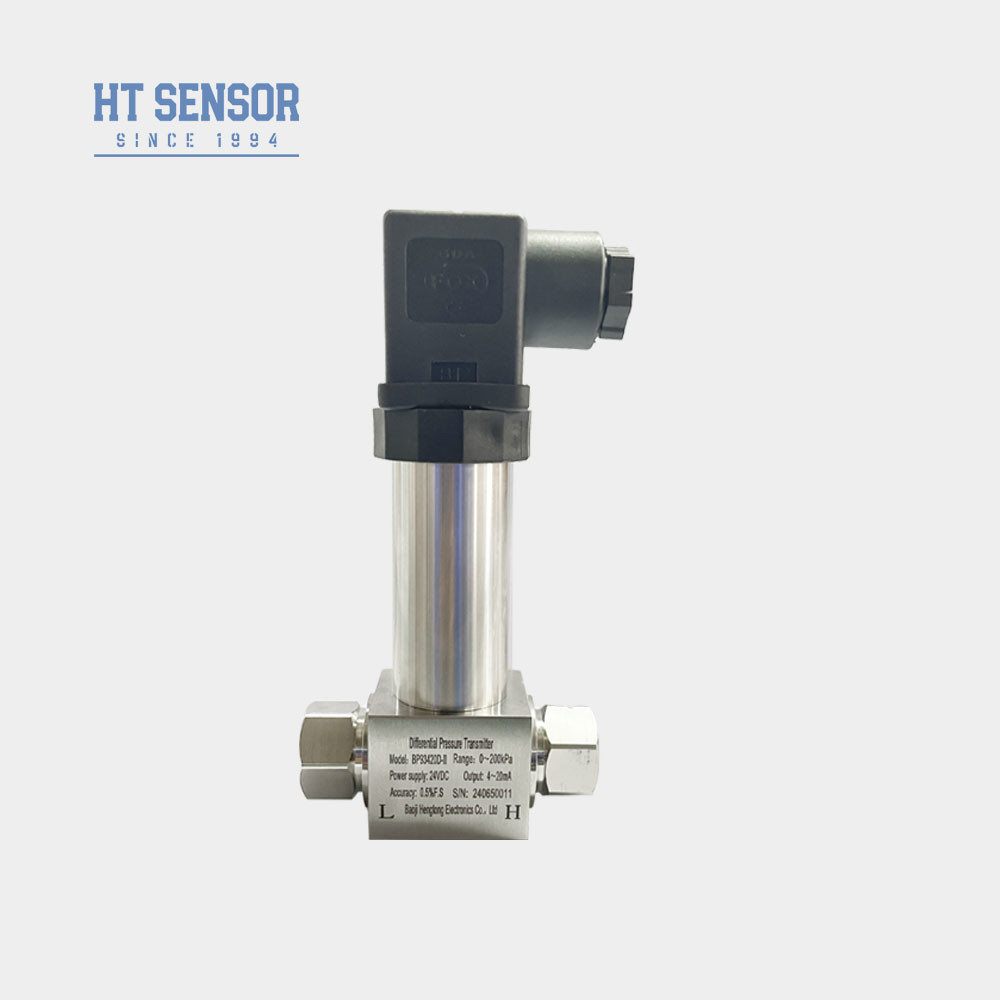

BP93420DII Differential Pressure Transmitter diffused Silicon Piezoresistive Sensor ile 1

BP93420DII Differential Pressure Transmitter diffused Silicon Piezoresistive Sensor ile 2

BP93420DII Differential Pressure Transmitter diffused Silicon Piezoresistive Sensor ile 3BP93420DII Differential Pressure Transmitter diffused Silicon Piezoresistive Sensor ile 4



Sipariş ipuçlarıFarklı basınç verici:

Not:

1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.

2Sipariş verirken, patlama geçirmez ürünlerin dijital bir ekran içermediğini lütfen unutmayın.

3LCD veya LED ekran başlığı olan bir verici sipariş ederken, verici güç kaynağı 20VDC'den daha düşük olmamalıdır.

4Ürünün güvenilir çalışmasını sağlamak için,Kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir..

5Fluor kauçuk o halkaları - 20 °C ~ 250 °C için nominal çalışma sıcaklık aralığı. Çalışma sıcaklıkları - 20 °C'nin altına düştüğünde, EPDM O tipi mühürleme halkaları seçilmelidir.

6. Kablo varsayılan kablo ile birlikte gelmez. Eğer kabloya ihtiyacınız varsa, seçmek için üç malzeme vardır. Eğer özel talimatlar verilmezse,Polietilen kablo malzemeleri varsayılan olarak kullanılacak.Farklı kablo malzemeleri gerekirse, lütfen sipariş formunda belirtin.



7.Güçlü titreşim, anlık darbe, güçlü elektromanyetik veya radyo frekanslı müdahale gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişinizde belirtin.



Sipariş RehberiFarklı basınç verici:
BP93420XX Basınç verici
  Kod Çizelge İnşaatı
DII Farklı basınç verici
  Ölçüm aralığı 0-10KPa...~2MPa
  Kod Güç kaynağı
D1 24VDC
D2 5VDC
D3 Diğerleri
  Kod Çıkış sinyali
S1 4 ¢20mADC S5 020mADC
S2 1 ′′5VDC S6 0 ̊10VDC
S3 0 ′5VDC S7 0.5 ∙4.5VDC
S4 010mADC
  Kod Basınç Bağlantısı
J1 M20×1.5 Erkek
J2 G1/2 erkek
J3 G1/4 erkek
J4 1/2 NPT Erkek
J5 Diğerleri
  Kod Elektrik bağlantısı
B1 Hirschmann
B2 PG7 fiş
B3 Kapalı kablo çıkışı
B4 Diğerleri
  Kod Basınç Tipi
D Farklı Baskı


BP93420DII Differential Pressure Transmitter diffused Silicon Piezoresistive Sensor ile 5BP93420DII Differential Pressure Transmitter diffused Silicon Piezoresistive Sensor ile 6

Sıkça sorulan sorular:



1S: Basınç sensörünüzün özellikleri nelerdir?

A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.



2. S: Özel özellikleri özelleştirebilir miyim?

A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız.



3S: Üretim kapasiteniz nedir?

A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..



4S: Tipik teslimat süresi nedir?

A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.



5S: Ürünlerin fiyatları nasıl?

A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.



6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?

A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
