TanıtımEndüstriyel Basınç Algılayıcı Göndericisi:

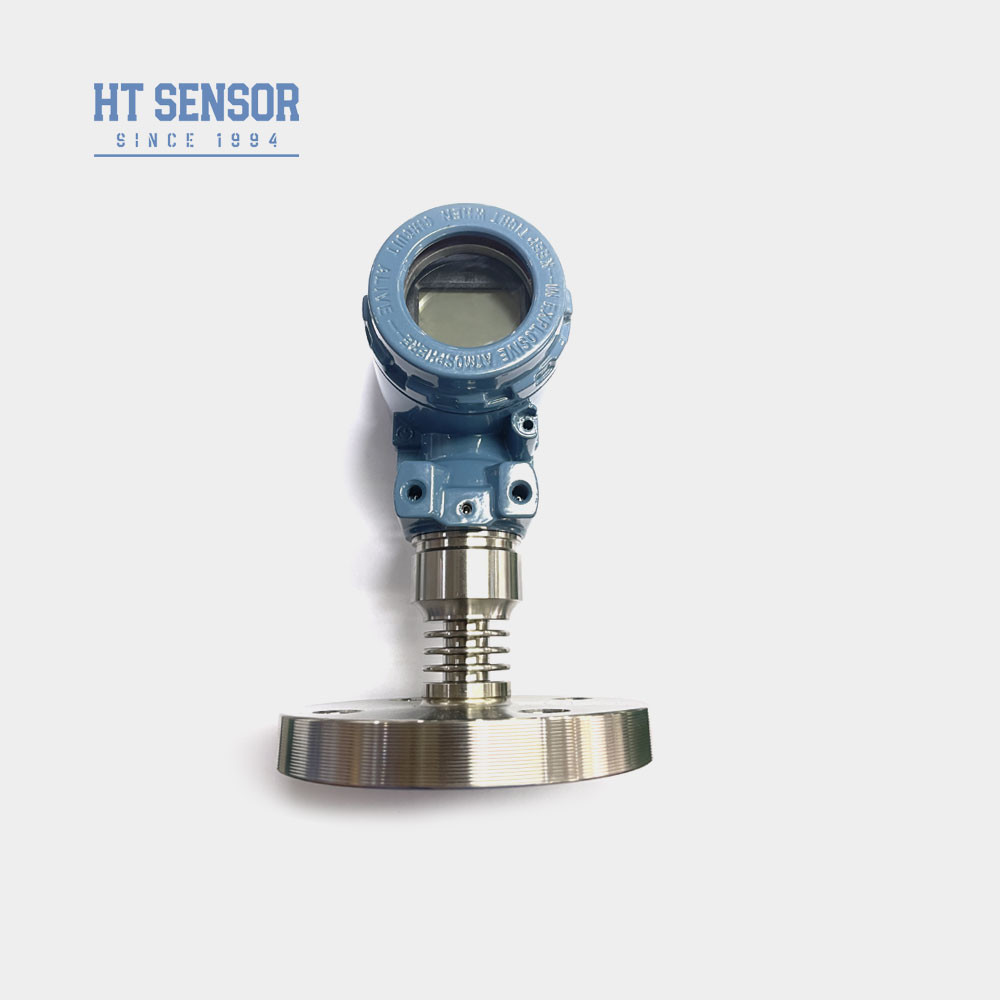

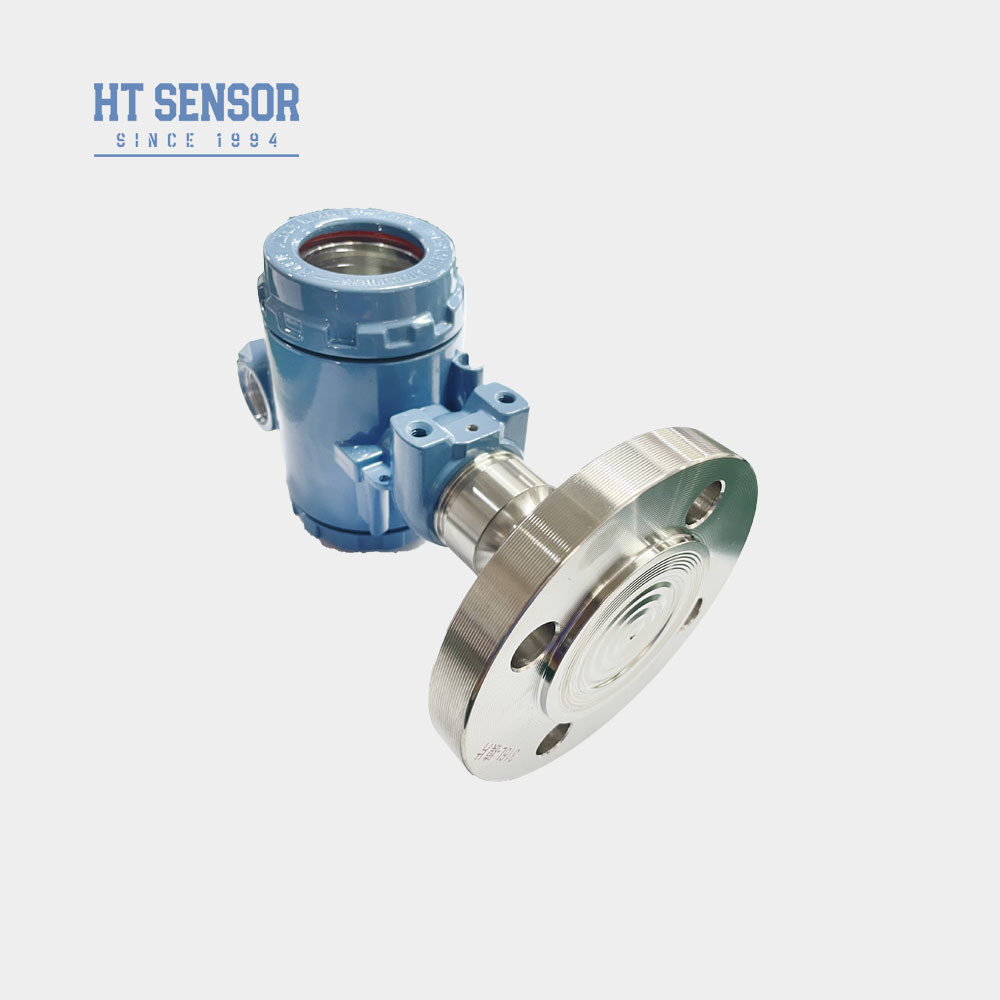

BP93420-III-F basınç vericisi, sinyal ölçüm unsuru olarak HT serisi silikon dirençli film yağla dolu çekirdeği kullanır.İşlem bağlantısı, 316L yalıtım diyaframının ve eşleşen flansın doğrudan kaynaklanmasını içerir.Özel ısı alıcı yüksek sıcaklık ortamlarına adapte olmak üzere tasarlanmıştır.Sinyal işleme devresi sensör sinyalini standart bir çıkış sinyaline dönüştürür.Göndericinin istikrarlı ve güvenilir performansını garanti etmek için bileşenlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin sıkı testleri ve yaşlanma taraması yapılmıştır.
| Performans parametreleriEndüstriyel Basınç Algılayıcı Göndericisi |
| Ölçüm aralığı |
- 100kPa... 0kPa ̇ 35kPa... 20MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez |
0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar |
± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi |
± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
± 0.02% F.S/°C ((≤ 100KPa) ± 0.01% F.S/°C ((> 100KPa) |
| Frekans Cevabı |
2.4Khz |
| Karşılama sıcaklığı |
0-70°C ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20°C~80°C |
| Depolama sıcaklığı |
-40°C~120°C |
| titreşim |
10g,55Hz 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Koruma derecesi |
IP65 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~4kg |
Ürün ÖzellikleriEndüstriyel Basınç Algılayıcı Göndericisi:
- 1Geniş ölçüm aralığı, Çeşitli basınç arayüzleri seçenekleri
- 2Çeşitli çıkış sinyali seçenekleri
- 3Düzenlenebilir sıfır ve tam ölçekli
- 4Yüksek doğruluk, çoklu steril süreç bağlantıları
UygulamalarEndüstriyel Basınç Algılayıcı Göndericisi:
- 316L ile korozif olmayan gazları ve sıvıları ölçmek için uygundur.
- İlaç, biyofarmasötik ve gıda hijyen endüstrileri steril işleme.
- Kağıt ve kimyasal endüstrilerde, ayrıca kanalizasyon seviyesi ve içecek için kullanılır.
| Çıkış sinyali ofEndüstriyel Basınç Algılayıcı Göndericisi |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2 tel /3 tel |
2/3/4 tel |
| 0/1~5V |
| Sipariş verfEndüstriyel basınç verici |
- 1Uyumluluğu sağlamak: Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısımlarıyla uyumlu olup olmadığını doğrulayın.
- 2Patlama geçirmez ürünler: Lütfen ürünlerin CNEX'in doğal güvenlik patlama geçirmez sertifikasına sahip olduğunu unutmayın.
3. Yıldırım koruması: Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
4Bu ürün kablosuz olarak teslim ediliyor, gerekirse iş personeli ile iletişim kurabilir ve siparişte belirtebilirsiniz.
5Özel Gereksinimler: Güçlü titreşim, anlık çarpma kuvveti, güçlü elektromanyetik veya radyo frekanslı müdahale ve diğer özel gereksinimler durumunda,Lütfen bildirin ve emri belirtin..
| Sipariş RehberiEndüstriyel Basınç Algılayıcı Göndericisi |
| BP93420XX |
Basınç verici |
| |
Kod |
Çizelge İnşaatı |
| IB |
Genel basınç verici |
IX |
Basınç Göndericisi |
| IE |
Şoklara dayanıklı hava basınç verici |
IIC/III |
Endüstriyel Genel/ Ekran Basınç Göndericisi |
| Eğer |
Nem geçirmez basınç verici |
IIE/IIIE |
Genel / Ekran Basınç Göndericisi |
| IN |
Klima için özel basınç verici |
|
|
| IC |
Yüksek sıcaklık basınç verici |
|
|
| IQ/IQT |
Büyük Diyafram / Yüksek sıcaklık basınç verici |
|
|
| |
Ölçüm aralığı |
- 100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir. |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 fiş |
| B3 |
Kapalı kablo çıkışı |
| B4 |
2088 Endüstriyel kabuk |
| B5 |
2088 Ekranlı Endüstriyel Kaplama |
| B6 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
Sık Sorulan Sorular:
1S: Basınç sensörünüzün özellikleri nelerdir?
A: Yüksek hassasiyet, dayanıklılık ve mükemmel performans.
2. S: Özel özellikleri özelleştirebilir miyim?
A: Evet, mühendislerimiz özel ihtiyaçları karşılamak için ürünleri uyarlayabilir. OEM ve ODM hizmeti sağlarız.
3S: Üretim kapasiteniz nedir?
A: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü verici üretebilir, bu nedenle büyük ölçekli siparişlerin ihtiyaçlarını karşılayabiliriz.Pürüzsüz üretim ve teslimat programını sağlamak için satış ekibimizle önceden irtibata geçmeniz önerilir..
4S: Tipik teslimat süresi nedir?
A: Standart modeller için 5 ~ 8 iş günü. Özel ürünler değişebilir.
5S: Ürünlerin fiyatları nasıl?
A: Toplu siparişler veya uzun vadeli ortaklar için indirimlerle rekabetçi fiyatlandırma.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
A: Bizim garanti süremiz nakliye sonrası 24 aydır ve satış sonrası hizmetlerimiz 24 saat içinde sorularınızı yanıtlayacaktır, PC ağı ile uzaktan talimat her zaman mevcuttur.
