Endüstriyel Uygulamalar için Basınç Sensörü Ekranlı Yüksek Sıcaklıklı Flange Basınç Göndericisi
Product Details
| Model NO.: | BP93420-IIIF | Güç kaynağı: | 24VDC (12-32VDC) |
|---|---|---|---|
| Çıktı: | 4-20mA RS485 | Basınç Tipi: | Ölçüm Basıncı, Mutlak, Kapalı |
| Menzil: | 0-35kpa~20Mpa | Yapı tipi: | Düz Diyafram verici |
| Ölçüm Ortamı: | Yüksek sıcaklık Sıvı Veya hava | Doğruluk notu: | % 0.5 |
| Düz: | DN25 DN50 vb. | Özelleştirme: | Evet |
| Vurgulamak |
Ekranlı basınç verici,Yüksek sıcaklık flens basınç verici,Endüstriyel Uygulamalar Flens Basınç Göndericisi |
||
Product Description

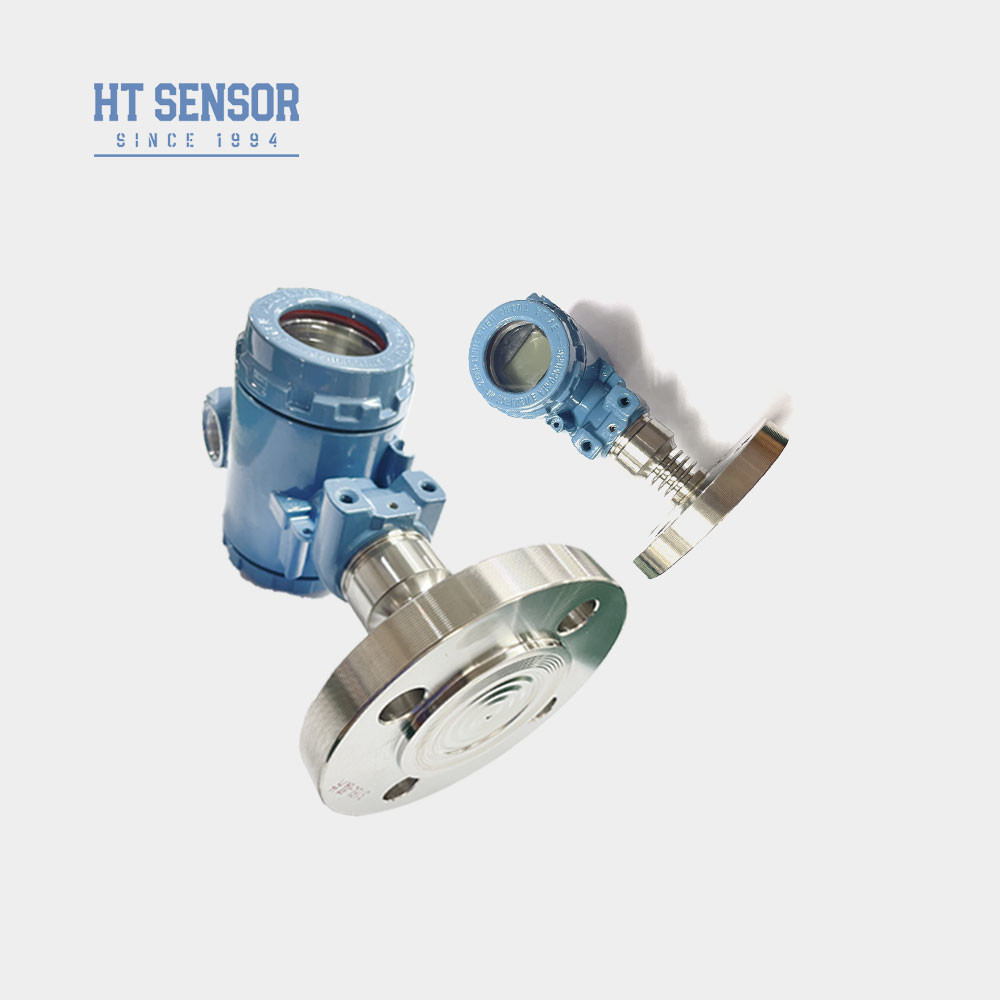

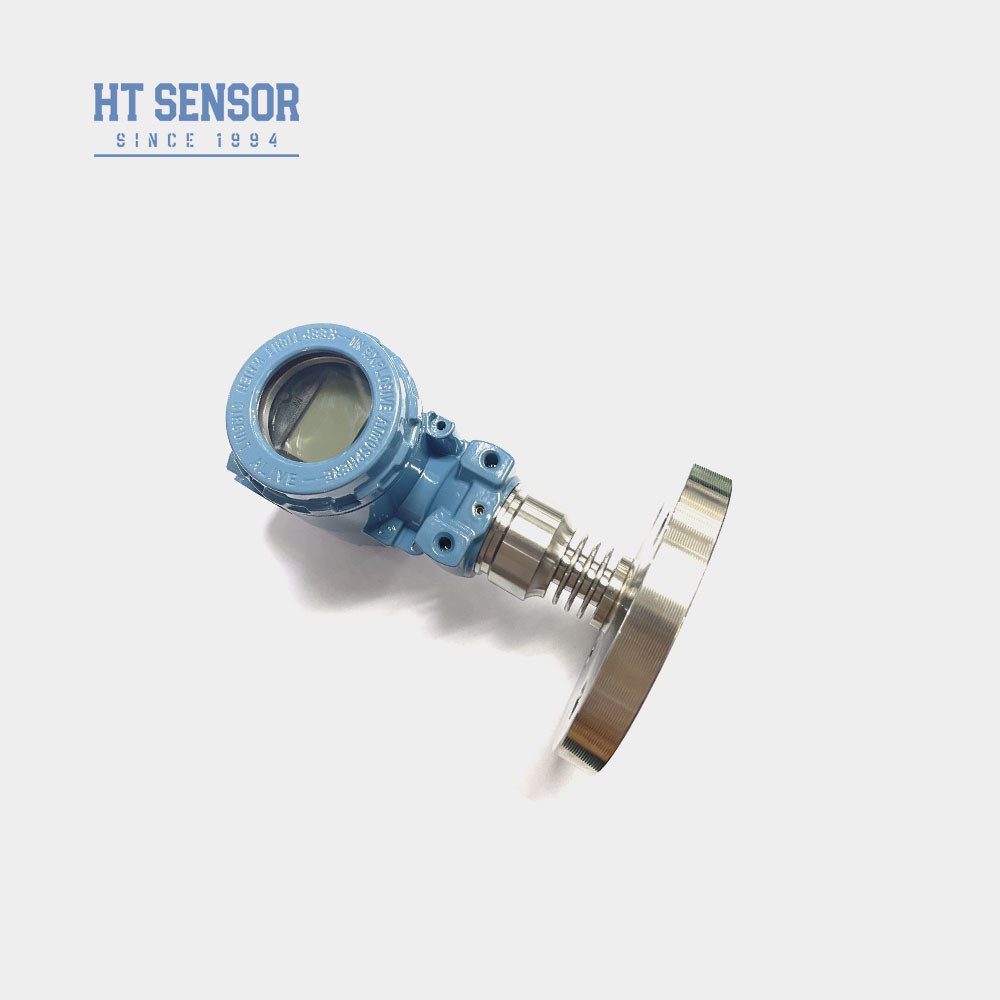

Endüstriyel Uygulamalar için Ekranlı Yüksek Sıcaklık Flanşlı Basınç Transmitteri
BP93420-IIIFBasınç Verici
GirişEndüstriyel Basınç Sensörü Verici:
BP93420-IIIF Yüksek sıcaklık basınç vericisi, sinyal ölçüm elemanı olarak HT serisi silikon dirençli film yağla doldurulmuş çekirdeği kullanır. Proses bağlantısı, 316L izolasyon diyaframının ve eşleşen flanşın doğrudan kaynaklanmasını sağlayarak hassas basınç ölçümü sağlar. Özelleştirilmiş ısı emici, yüksek sıcaklıktaki ortamlara uyum sağlayacak şekilde tasarlanmıştır. Paslanmaz çelik muhafazanın içindeki sinyal işleme devresi, sensör sinyalini standart bir çıkış sinyaline (4-20mA) dönüştürür.
| Performans ParametreleriEndüstriyel Basınç Sensörü Verici | |
| Ölçüm Aralığı | -100kPa…0kPa ～ 35kPa…20MPa |
| Basınç Tipi | Gösterge Basıncı, Mutlak Basınç, Kapalı Basınç |
| Aşırı yük | Nominal aralığın ≤ 1,5 katı |
| Doğruluk @ 25°C | ±%0,25 (Tipik) ±%0,5 (Maksimum) |
| Tekrarlanabilirlik ve Histerezis | %0,02 FS(Tip.) %0,05 FS(Maks.) |
| Uzun Vadeli İstikrar | ±%0,1 FS/Yıl(Tip.) ±%0,2 FS/Yıl(Maks.) |
| Sıfır Noktası Sıcaklık Kayması | ±%0,02FS/°(≤100KPa) ±%0,01FS/°C(＞100KPa) |
| Tam Ölçekli Sıcaklık Kayması | ±%0,02FS/°(≤100KPa) ±%0,01FS/°C(＞100KPa) |
| Frekans Tepkisi | 2.4KHz |
| Kompanzasyon Sıcaklığı | 0-70°C(≤10mpa, özelleştirilebilir) |
| Çalışma Sıcaklığı | -20°C~80°C |
| Depolama Sıcaklığı | -40°C~120°C |
| Titreşim | 10g,55Hz ~ 2kHz |
| Muhafaza Malzemesi | 304,316L |
| Diyafram Malzemesi | 316L |
| Yalıtım Direnci | 100MΩ 100VDC |
| Koruma Derecesi | IP65 |
| O-Ring Contası | Floro kauçuk |
| Ağırlık | ~4kg |
Ürün ÖzellikleriEndüstriyel Basınç Sensörü Verici:
- 1. Özel geniş ölçüm aralığı, çeşitli basınç arayüzü seçenekleri
2. Çeşitli çıkış sinyali seçenekleri
3. Düğmeyle ayarlanabilir sıfır ve tam ölçek
4. Yüksek hassasiyetli, çoklu aseptik proses bağlantısı
UygulamalarıEndüstriyel Basınç Sensörü Verici:
- 316L aşındırıcı olmayan gaz ve sıvı ölçümü için uygundur.
- Tıbbi, biyofarmasötik, gıda hijyeni ve diğer endüstrilerde aseptik işleme için kullanılır.
- Kağıt ve kimya endüstrilerinin yanı sıra kanalizasyon seviyelerinde ve içeceklerde de kullanılır.
| Çıkış SinyaliFEndüstriyel Basınç Sensörü Verici | Besleme Gerilimi | Çıkış Türü |
| 4~20mA | 12~30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V |
| Sipariş ipuçları oFEndüstriyel Basınç Transmitteri |
- 1. Uyumluluk doğrulaması: Ürünü seçerken lütfen test edilen ortamın ürünün temas eden kısmıyla uyumlu olduğundan emin olun.
- 2.Diyafram önemli bir bileşendir, diyafram deformasyonuna zarar vermez.
- 3. Yıldırımdan korunma: Ürünün güvenilir şekilde çalışmasını sağlamak için, yıldırımdan korunma cihazlarını yerinde kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
- 4. Kablo seçenekleri: Varsayılan kablo uzunluğu sıfırdır ve aralarından seçim yapabileceğiniz üç kablo malzemesi vardır. Aksi belirtilmedikçe kablo malzemesi polietilen olabilir. Farklı bir kablo malzemesi gerekiyorsa lütfen sipariş formunda belirtiniz.
- 5.Özel gereksinimler: Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF paraziti ve diğer özel gereksinimler durumunda lütfen bilgilendirin ve siparişte belirtin.
| Sipariş KılavuzuEndüstriyel Basınç Sensörü Verici | ||||||||
| BP93420XX | Basınç Verici | |||||||
| Kod | Anahat İnşaat | |||||||
| IB | Genel Basınç Verici | IX | Ekran Basınç Transmitteri | |||||
| IE | Darbeye Dayanıklı Havacılık Basınç Transmitteri | IIC/III | Endüstriyel Genel/Ekran Basınç Transmitteri | |||||
| EĞER | Neme dayanıklı Basınç Transmitteri | IIE/IIIE | Genel/Ekran Basınç Transmitteri | |||||
| İÇİNDE | Klimaya Özel Basınç Verici | |||||||
| entegre devre | Yüksek Sıcaklık Basınç Verici | |||||||
| IQ/IQT | Büyük Diyafram / Yüksek Sıcaklık Basınç Verici | |||||||
| Ölçüm Aralığı | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa veya MPa | X: Gerçek Ölçüm Aralığını Gösterir | |||||||
| Kod | Güç Kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğer | |||||||
| Kod | Çıkış Sinyali | |||||||
| S1 | 4~20 mADC | S5 | 0~20 mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10 mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1,5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğer | |||||||
| Kod | Elektrik Bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Fişi | |||||||
| B3 | Yalıtımlı Kablo Çıkışı | |||||||
| B4 | 2088 Endüstriyel Kasa | |||||||
| B5 | 2088 Ekranlı Endüstriyel Kasa | |||||||
| B6 | Diğer | |||||||
| Kod | Basınç Tipi | |||||||
| G | Gösterge Basıncı | |||||||
| A | Mutlak Basınç | |||||||
| S | Kapalı Referans Basıncı | |||||||
SSS:
1. S: Basınç sensörü vericilerinizin özellikleri nelerdir?
C: Basınç sensörü vericilerimiz, kişiselleştirme seçeneğiyle birlikte yüksek hassasiyet, dayanıklılık ve mükemmel performansla karakterize edilir.
2. S: Özel özellikleri özelleştirebilir miyim?
C: Evet, mühendislerimiz, OEM ve ODM hizmetlerimiz aracılığıyla ürünleri belirli ihtiyaçları karşılayacak şekilde uyarlayabilirler.
3. S: Üretim kapasiteniz nedir?
C: Üretim tesislerimiz ayda 30.000'e kadar basınç sensörü vericisi üretme kapasitesine sahiptir, bu da büyük ölçekli siparişleri karşılayabilmemizi sağlar. Ancak sorunsuz üretim ve teslimat planlaması için satış ekibimizle önceden iletişime geçmeniz tavsiye edilir.
4. S: Tipik teslimat süresi nedir?
C: Standart modellerin teslimat süresi genellikle 5~8 iş günüdür, özelleştirilmiş ürünler ise farklılık gösterebilir.
5. S: Ürünler nasıl fiyatlandırılıyor? Herhangi bir indirim var mı?
C: Toplu siparişler veya uzun vadeli ortaklıklar için indirimlerle birlikte rekabetçi fiyatlar sunuyoruz.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası servis?
C: Ürünlerimiz sevkiyat tarihinden itibaren 24 ay garantilidir ve satış sonrası servisimiz, çevrimiçi uzaktan talimat desteğinin yanı sıra 24 saat içinde hızlı yanıt verilmesini sağlar.
