Endüstriyel Süreç Kontrol Basınç Sensörü için Ekranlı Yüksek Sıcaklıklı Flange Endüstriyel Basınç Göndericisi
Product Details
| Model NO.: | BP93420-IIIF | Güç kaynağı: | 12-32VDC (24VDC) |
|---|---|---|---|
| Çıktı: | 4-20mA | Basınç Tipi: | Ölçüm Basıncı, Mutlak, Kapalı |
| Menzil: | 0-35kpa~20Mpa | Yapı tipi: | Dökme diyafram sensörü iletici |
| Ölçüm Ortamı: | Yüksek sıcaklık Sıvı Veya hava | Doğruluk notu: | % 0.5 |
| Düz: | DN25 DN50 vb. | Özelleştirme: | Evet |
| Vurgulamak |
Ekranlı endüstriyel basınç verici,Yüksek sıcaklık flens basınç verici,Endüstriyel Süreç Kontrol Basınç Göndericisi |
||
Product Description

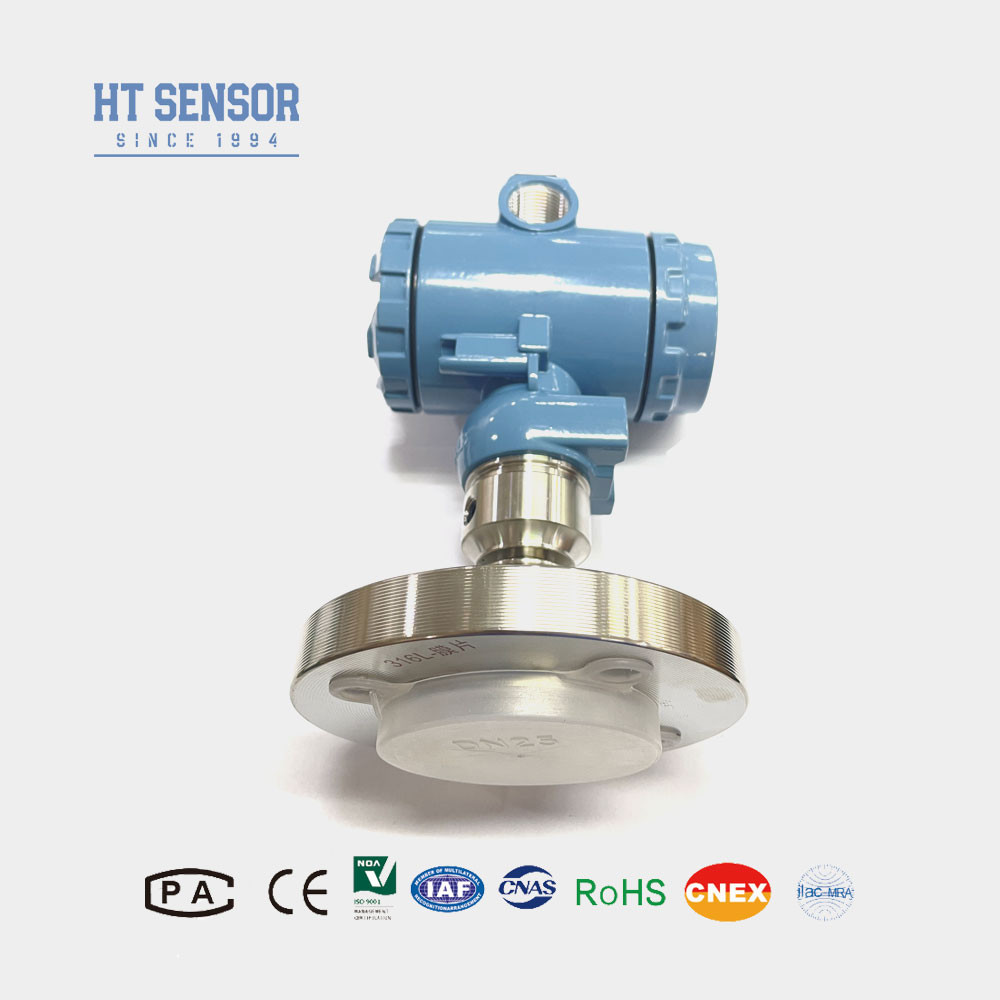

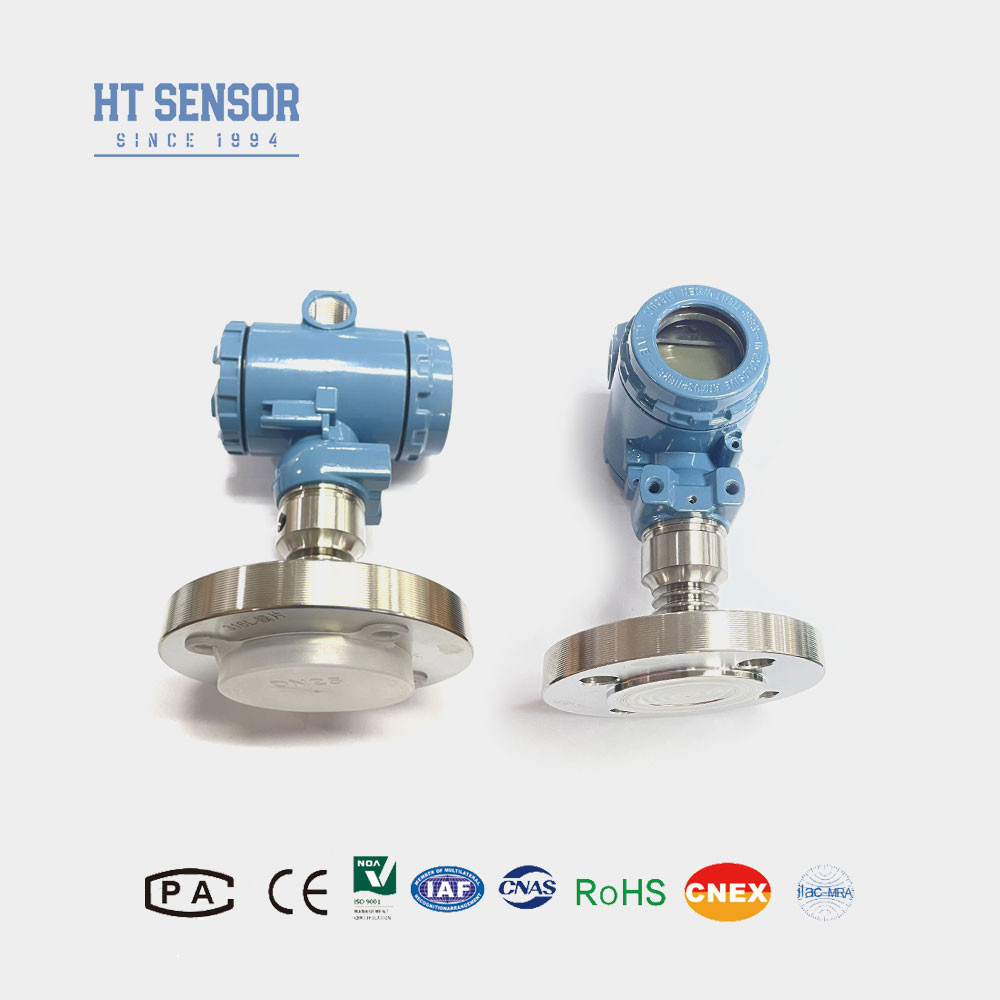

Endüstriyel Proses Kontrolü İçin Ekranlı Yüksek Sıcaklık Flanşlı Endüstriyel Basınç Vericisi
BP93420-IIIF Basınç Vericisi
TanıtımıEndüstriyel Basınç sensör Vericisi:
BP93420-IIIF Yüksek sıcaklık basınç vericisi, sinyal ölçüm elemanı olarak HT serisi silikon dirençli film yağ dolgulu çekirdeği kullanır. Proses bağlantısı, hassas basınç ölçümü sağlayan 316L izolasyon diyaframının doğrudan kaynaklanmasını ve eşleşen flanşı içerir. Özelleştirilmiş ısı emici, yüksek sıcaklıklı ortamlara uyum sağlamak üzere tasarlanmıştır. Paslanmaz çelik gövde içinde, sinyal işleme devresi sensör sinyalini standart bir çıkış sinyaline (4-20mA) dönüştürür.
| Performans Parametreleri Endüstriyel Basınç sensör Vericisi | |
| Ölçüm Aralığı | -100kPa…0kPa ～ 35kPa…20MPa |
| Basınç Tipi | Gösterge Basıncı, Mutlak Basınç, Kapalı Basınç |
| Aşırı Yük | ≤ Anma aralığının 1.5 katı |
| 25℃'de Doğruluk | ±0.25% (Tipik) ±0.5% (Maksimum) |
| Tekrarlanabilirlik& Histerezis | 0.02%F.S(Tip.) 0.05%F.S(Maks.) |
| Uzun Süreli Kararlılık | ±0.1%F.S/Yıl(Tip.) ±0.2%F.S/Yıl(Maks.) |
| Sıfır Noktası Sıcaklık Sürüklenmesi | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(＞100KPa) |
| Tam Ölçek Sıcaklık Sürüklenmesi | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(＞100KPa) |
| Frekans Tepkisi | 2.4Khz |
| Tazminat Sıcaklığı | 0-70℃(≤10mpa,özelleştirilebilir) |
| Çalışma Sıcaklığı | -20℃~80℃ |
| Depolama Sıcaklığı | -40℃~120℃ |
| Titreşim | 10g,55Hz ～ 2kHz |
| Gövde Malzemesi | 304,316L |
| Diyafram Malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Koruma Derecesi | IP65 |
| O-Ring Contası | Flor kauçuk |
| Ağırlık | ~4kg |
Ürün Özellikleri Endüstriyel Basınç Sensör Vericisi:
- 1. Özel geniş ölçüm aralığı, çeşitli basınç arayüzü seçenekleri
2. Çeşitli çıkış sinyali seçenekleri
3. Düğme ayarlı sıfır ve tam ölçek
4. Yüksek hassasiyet, çoklu aseptik proses bağlantısı
UygulamalarıEndüstriyel Basınç Sensör Vericisi:
- 316L aşındırıcı olmayan gaz ve sıvı ölçümü için uygundur.
- Tıbbi, biyofarmasötik, gıda hijyeni ve diğer endüstrilerde aseptik işleme için kullanılır.
- Kağıt ve kimya endüstrilerinde, ayrıca atık su seviyelerinde ve içeceklerde kullanılır.
| Çıkış Sinyali of Endüstriyel Basınç Sensör Vericisi | Besleme Gerilimi | Çıkış Tipi |
| 4~20mA | 12~30VDC | 2/3/4 tel |
| 0~10/20mA | 3 tel |
|
| 0/1~5V | ||
| 0/1~10V |
| Sipariş İpuçları of Endüstriyel Basınç Vericisi |
- 1. Uyumluluk doğrulaması: Ürünü seçerken, test edilen ortamın ürünün temas eden kısmı ile uyumlu olduğundan emin olun.
- 2. Diyafram önemli bir bileşendir, diyafram deformasyonuna zarar vermeyin.
- 3. Yıldırımdan korunma: Ürünün güvenilir çalışmasını sağlamak için, yerinde yıldırımdan korunma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklanmasını sağlamanız önerilir.
- 4. Kablo seçenekleri: Varsayılan kablo uzunluğu sıfırdır ve seçilebilecek üç kablo malzemesi vardır. Aksi belirtilmedikçe kablo malzemesi polietilen olabilir. Farklı bir kablo malzemesi gerekiyorsa, lütfen sipariş formunda belirtin.
- 5. Özel gereksinimler: Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF paraziti ve diğer özel gereksinimler durumunda, lütfen siparişte bilgilendirin ve belirtin.
| Sipariş Kılavuzu Endüstriyel Basınç sensör Vericisi | ||||||||
| BP93420XX | Basınç Vericisi | |||||||
| Kod | Anahat Yapısı | |||||||
| IB | Genel Basınç Vericisi | IX | Ekranlı Basınç Vericisi | |||||
| IE | Darbeye Dayanıklı Havacılık Basınç Vericisi | IIC/III | Endüstriyel Genel/ Ekranlı Basınç Vericisi | |||||
| IF | Neme Dayanıklı Basınç Vericisi | IIE/IIIE | Genel/Ekranlı Basınç Vericisi | |||||
| IN | Klima Özel Basınç Vericisi | |||||||
| IC | Yüksek Sıcaklık Basınç Vericisi | |||||||
| IQ/IQT | Büyük Diyafram /Yüksek Sıcaklık Basınç Vericisi | |||||||
| Ölçüm Aralığı | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa veya MPa | X: Gerçek Ölçüm Aralığını Gösterir | |||||||
| Kod | Güç Kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğer | |||||||
| Kod | Çıkış Sinyali | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Diğer | |||||||
| Kod | Elektriksel Bağlantı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Fişi | |||||||
| B3 | Mühürlü Kablo Çıkışı | |||||||
| B4 | 2088 Endüstriyel Kasa | |||||||
| B5 | Ekranlı 2088 Endüstriyel Kasa | |||||||
| B6 | Diğer | |||||||
| Kod | Basınç Tipi | |||||||
| G | Gösterge Basıncı | |||||||
| A | Mutlak Basınç | |||||||
| S | Kapalı Referans Basıncı | |||||||
