Doğruluk: | ±0,25%FS | Ev materyalleri: | Paslanmaz çelik |
---|---|---|---|
Basınç aralığı: | 0~10kpa...10mpa | Çıkış sinyali: | 4-20mA/0.5-4.5VDC |
Güç kaynağı: | 12-30V DC | Proses bağlantısı: | G1/2, M20x1.5G1/4 |
Koruma seviyesi: | IP65 | Tepki Süresi: | ≤10ms |
Tazminat Sıcaklığı: | 0~70°C | Çalışma sıcaklığı.: | -20~80°C |
4-20mA Paslanmaz Çelik Endüstriyel Basınç Sensörü Hidrolik Sistemi İçin

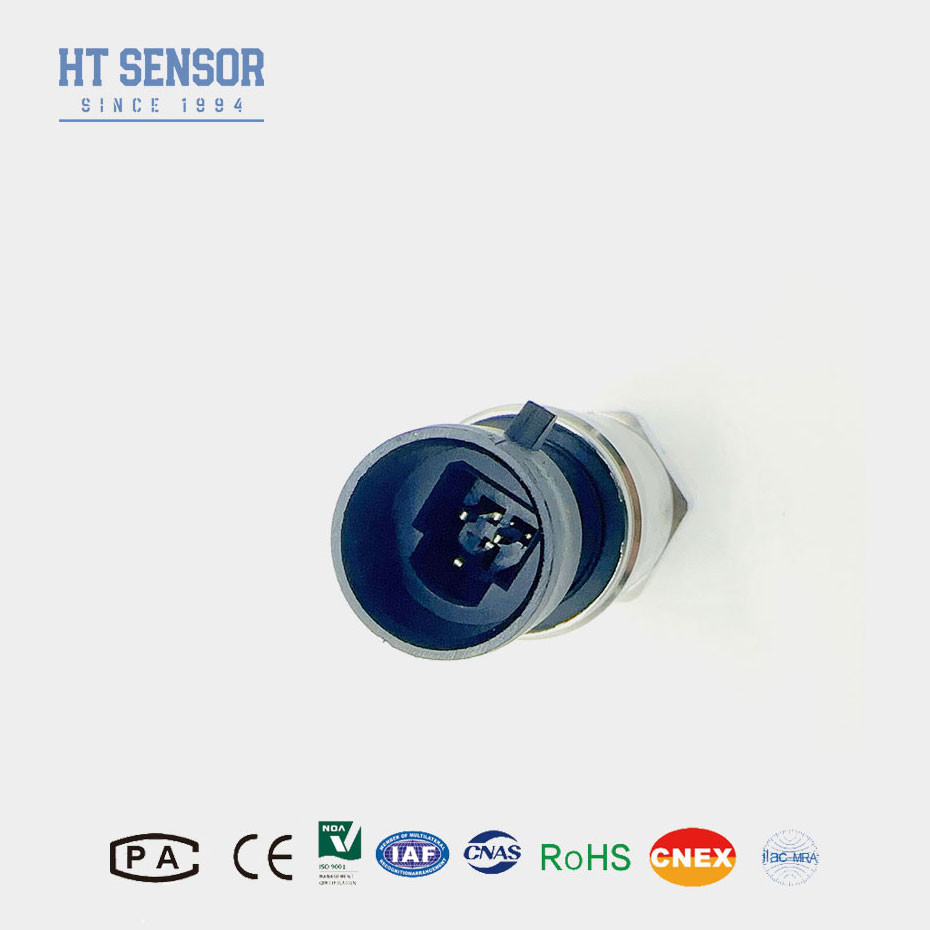

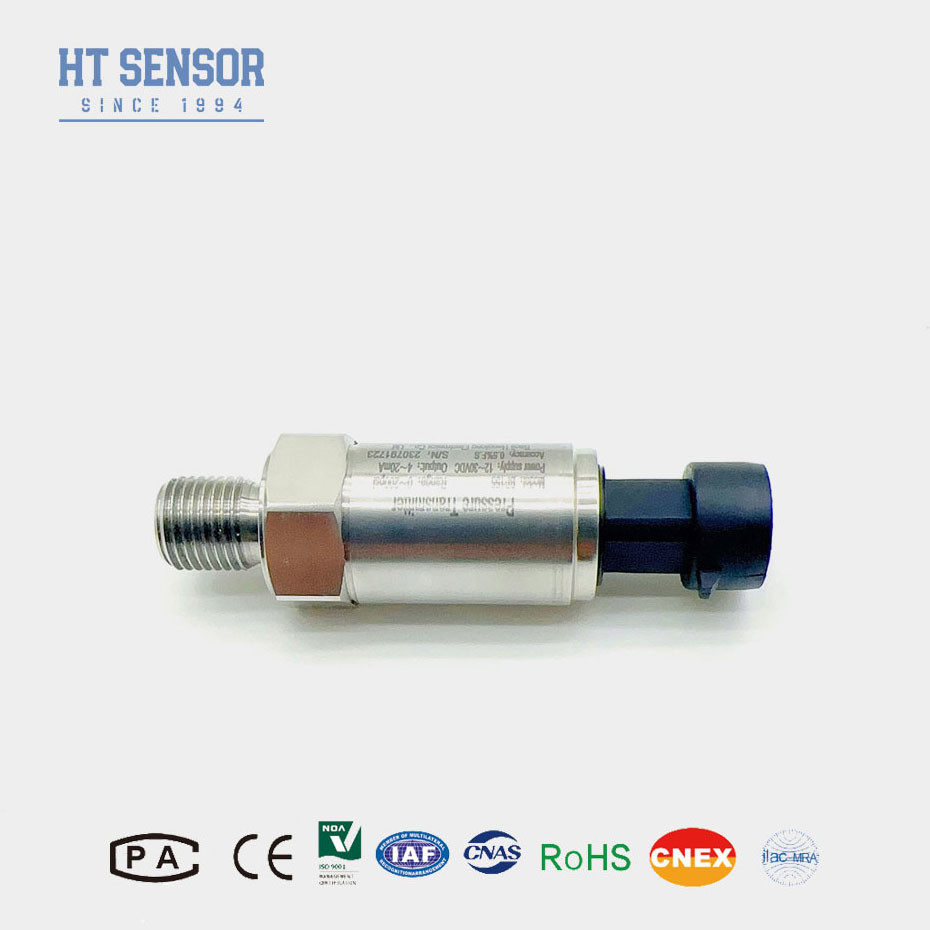

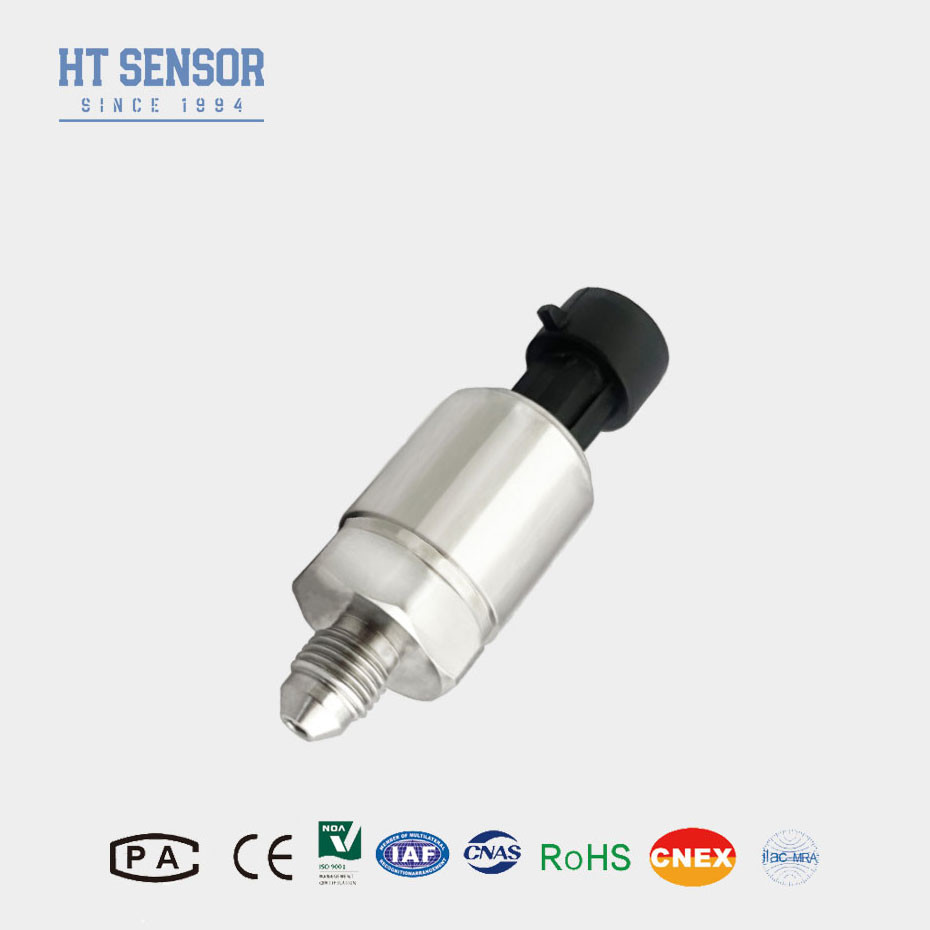

BP155 Endüstriyel Basınç Sensörü
BP155 Endüstriyel Basınç Algılayıcısı:
BP155 serisi basınç verici HT serisi silikon basınç dayanıklı kullanırSinyal ölçüm elemanı olarak yalıtım zarı yağ dolu çekirdek.işlem devresi paslanmaz çelik koruma içinde yer almaktadır.Sensör sinyalini standart bir çıkış sinyaline dönüştürdü.Sabit ve güvenilir bir performans sağlamak için bileşenlerin, yarı bitmiş ürünlerin ve bitmiş ürünlerin sıkı test edilmesi ve yaşlanma taraması. Kompakt bir tasarım ve kolay montajla,Bu yayılmış silikon basınç sensörü dar alanlarda basınç ölçümü için güvenilir bir seçimdir.
Ürün ÖzellikleriBP155 Endüstriyel Basınç Sensörü:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
2. IP65 koruma derecesi paslanmaz çelik yapısı
3. sıfır ve tam ölçek ayarlanabilir
4Yüksek hassasiyet, tüm paslanmaz çelik yapısı
BaşvurularBP155 Endüstriyel Basınç Sensörü:
1. 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, güç üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleri: | |
Ölçüm aralığı | 0kPa ~ 10kPa...5MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ≤0,1% FS |
Histeriz | ≤0,1% FS |
Uzun vadeli istikrar | ± 0.1% F.S. / Yıllık (Tipik) ± 0.2% F.S. / Yıllık (Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex db IIC T6 Gb |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~0.05kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC |
Seçim Örnekleri |
Sipariş ipuçları |
Sipariş Rehberi | |||||||||
BP15X | Analog basınç verici | ||||||||
Kod | Çizelge İnşaatı | ||||||||
5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
Kod | Güç kaynağı | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | Diğerleri | ||||||||
Kod | Çıkış sinyali | ||||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
S2 | 1~5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
Kod | Basınç Bağlantısı | ||||||||
J1 | M20×1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
Kod | Elektrik bağlantısı | ||||||||
B1 | Hirschmann | ||||||||
B2 | PG7 | ||||||||
B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
B4 | Diğerleri | ||||||||
Kod | Basınç Tipi | ||||||||
G | Basınç ölçümü | ||||||||
A | Mutlak Baskı | ||||||||
S | Sıfırlanmış referans basıncı |
Sıkça sorulan sorular:
S: Üretici misiniz?
A: Evet, biz profesyonel sensör üreticisi 29 yılı aşkın bir süredir!
S: OEM hizmeti kabul edebilir misiniz?
Cevap: Evet, sensörlerimize şirket bilgilerinizi ve logonuzu koyabiliriz.
S: Dağıtıcınız olabilir miyim?
A: Evet, denizaşırı pazarda dağıtımcılar arıyoruz.
S: Önderi süreniz nedir?
A: Normalde 7-10 gün. 100pcs'den fazla miktar için, ekstra 3-5 iş günü gerekir.
