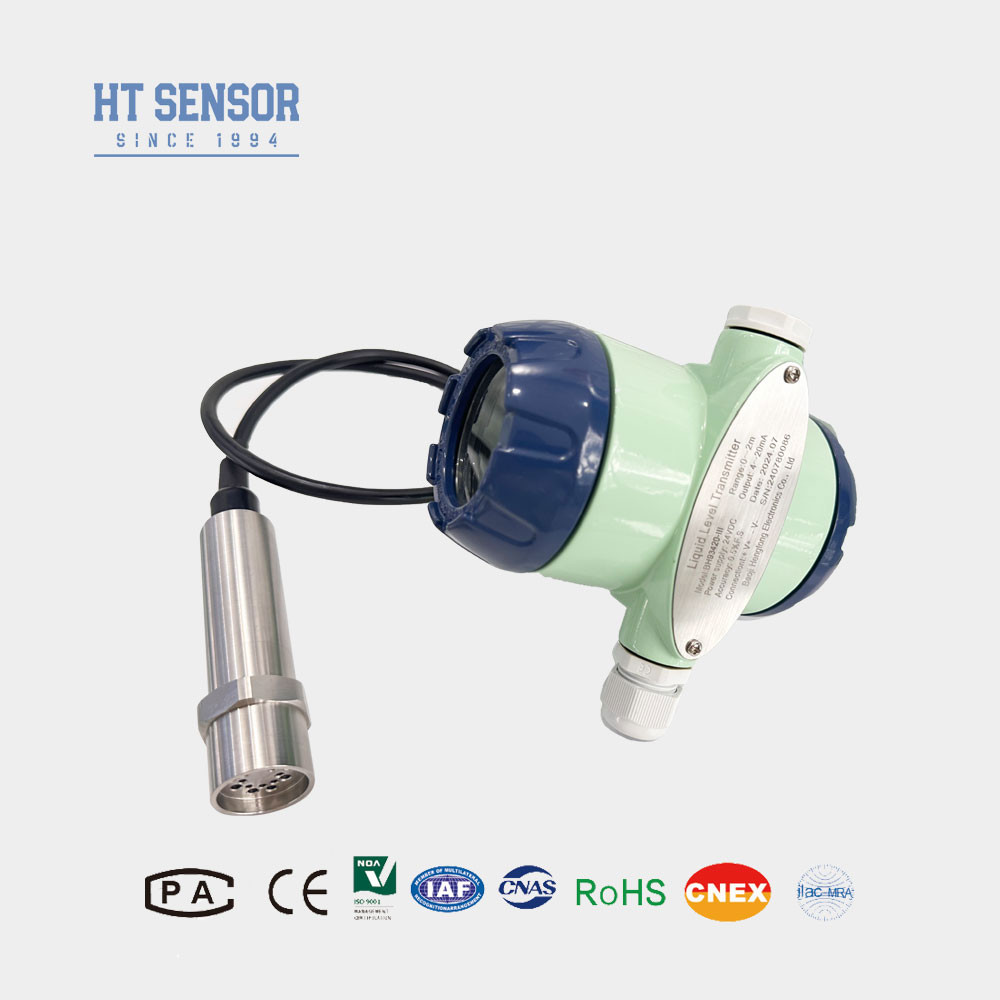

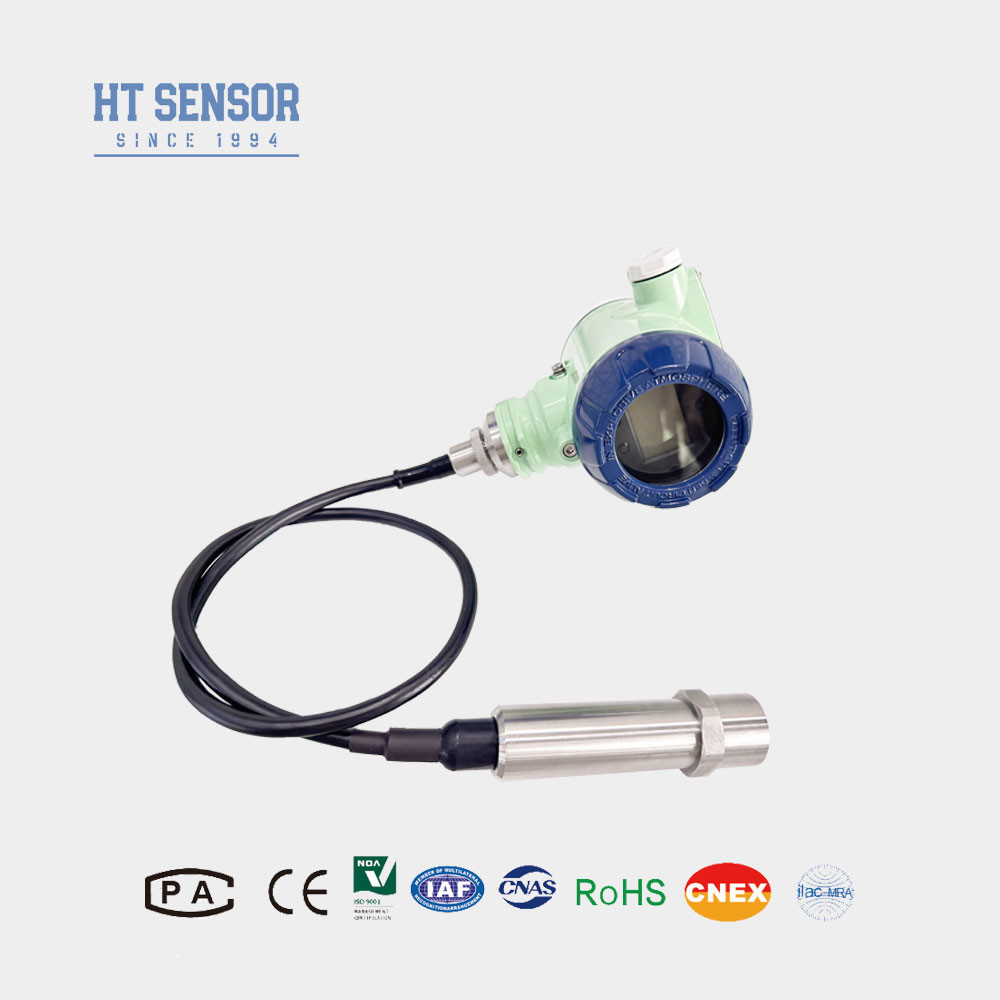

BH93420IB Dondurulabilir sıvı seviyesi verici
Sıvı seviye verici sensörünün tanıtımı:
BH93420-I, sinyal ölçüm bileşeni olarak HT serisi basınç ve yağ dolu sensörü kullanan sağlam ve güvenilir bir su seviyesi verici.Sıvıya batırılmış, tamamen paslanmaz çelikten kaplanmıştır ve olağanüstü bir IP68 su geçirmezliği sağlar.Bu vericinin kullanımı kolay ve sahadaki kurulumu kolaydır, çeşitli endüstrilerde, örneğin petrokimya, metalürji, enerji, ilaç, su temini ve drenaj gibi geniş bir yelpazede sıvı seviyesi ölçüm uygulamaları için uygundur,ve çevre koruması.
Ürün Özelliklerisıvı seviyesi verici sensöründen:
- Çeşitli test ortamlarında uygunluk için tam paslanmaz çelik koruma.
- Kolay bir kurulum için daldırma türü sonda ölçümü.
- Uygulama gereksinimlerini karşılamak için çeşitli çıkış sinyali seçenekleri.
- Patlama geçirmez işareti: ExiaIICT6, tehlikeli alanlarda güvenli çalışmayı sağlar.
- Yüksek koruma derecesi: IP68, sağlam su geçirmez performans sağlar.
- PE veya PU, PTFE kablosu seçenekleri daha fazla dayanıklılık ve kimyasal direnci için.
Başvurularsıvı seviyesi verici sensöründen- Evet.
1316LSS ile uyumlu, korozif olmayan sıvılar.
2Çöplük su, endüstriyel ve belediye suyu, su tankları, kuyular, nehirler, deniz suyu, göller gibi çeşitli uygulamalarda su seviyelerinin izlenmesi.
3Dizel ve yakıt tanklarındaki yakıt seviyelerini ölçmek.
| Performans parametrelerisıvı seviyesi verici sensöründen |
| Ölçüm aralığı |
0~10m...400m |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
≤ 2X nominal aralığı |
| Doğruluk @ 25oC |
±0,25% (Genel) ±0,5% (En fazla) |
| Tekrarlanabilirlik |
± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Histeriz |
± 0,03% (Tipik) ± 0,05% FS (Max.) |
| Uzun vadeli istikrar |
± 0.2% F.S/yıl (Max.) |
| Sıfır Sıcaklık Değişimi |
±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Span Sıcaklığı Değişimi |
±0,01% FS/oC ((>100KPa), ±0,02% FS/oC (≤100Kpa) |
| Karşılama sıcaklığı |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Çalışma sıcaklığı |
-20~80oC |
| Depolama sıcaklığı |
-30~100oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
1Cr18Ni9Ti |
| Diyafram malzemesi |
316L paslanmaz çelik |
| İzolasyon Direnci |
>=100MΩ@100VDC |
| Koruma derecesi |
IP67, IP68 |
| O-ring mührü |
Fluor kauçuk |
| Ağırlık |
~0.3Kg (siz) kablo) |
| Kablo malzemesi |
Polietilen, Poliüretan |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 Kablo |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
| RS485 İletişim Protokolü |
- Güvenilir çalışmayı sağlamak için, kullanıcıların şimşek koruma cihazlarını tesise yerleştirmeleri önerilir.
- Ürünün ve güç kaynağının uygun şekilde topraklanması, güvenilir performans için gereklidir.
- Güçlü elektromanyetik veya radyo frekanslı müdahaleye sahip uygulamalar için, şirkete ayrıntılar verin ve siparişte belirtin.
| Düzen Rehber |
| BH93420 |
Kod |
Çizelge İnşaatı |
| |
Ben... |
Basınç verici |
| |
Ölçüm aralığı |
0~10m...400m |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
| |
Kod |
Malzeme |
| 01 |
304 paslanmaz çelik |
| 02 |
316L paslanmaz çelik |
| |
Kod |
Kablo malzemesi |
| C1 |
PE |
| C2 |
PU |
