Model NO.: | BP93420-III | Aralık: | -100kpa-10kpa~40mpa |
---|---|---|---|
Çıkış: | 4-20mA | Güç: | 24VDC(12-32VDC) |
ACC: | ±%0,5FS, ±%0,25FS | İplik: | G1/2 OEM |
HS kodu: | 9026201090 | ölçüm ortamı: | Su ve hava |
Ip derecesi: | IP65 | Özelleştirme: | OEM |
Vurgulamak: | Boru basıncı testi basınç verici sensörü,Oem Basınç Göndericisi Sensörü,Endüstriyel Basınç Göndericisi Sensörü |

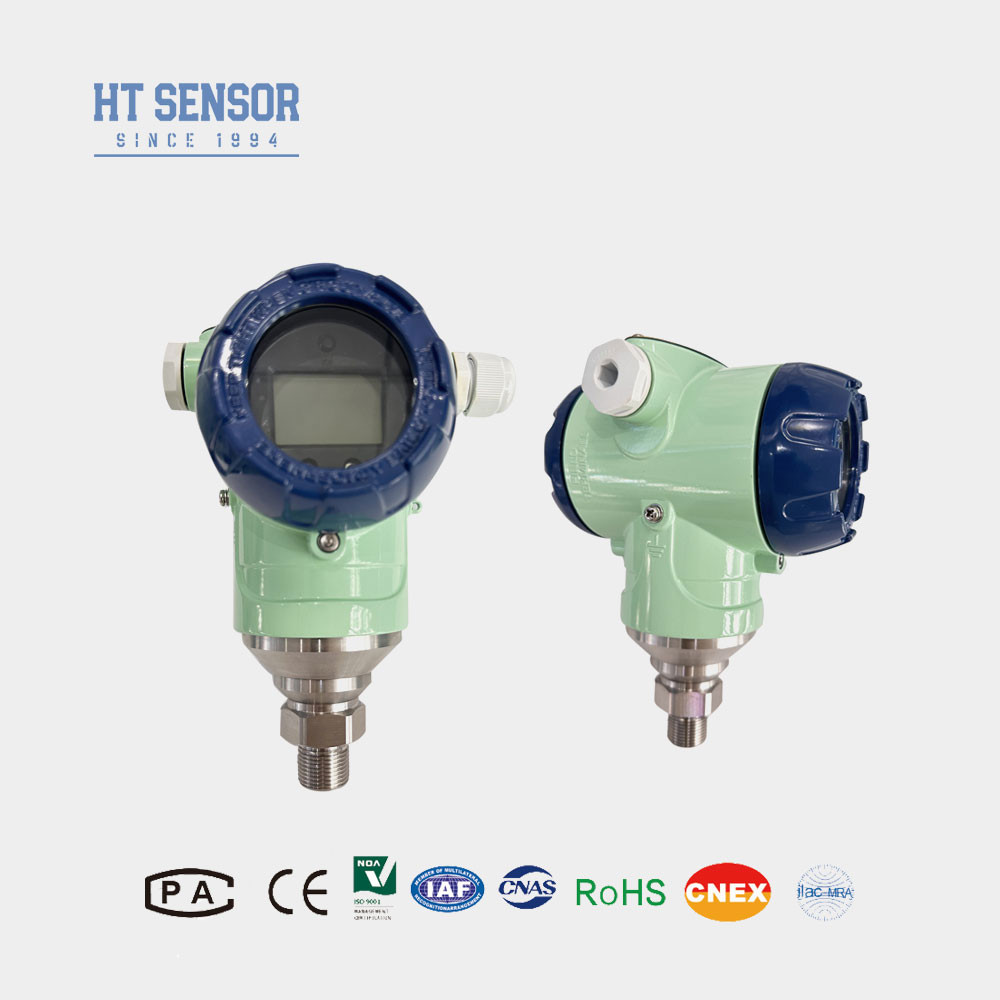

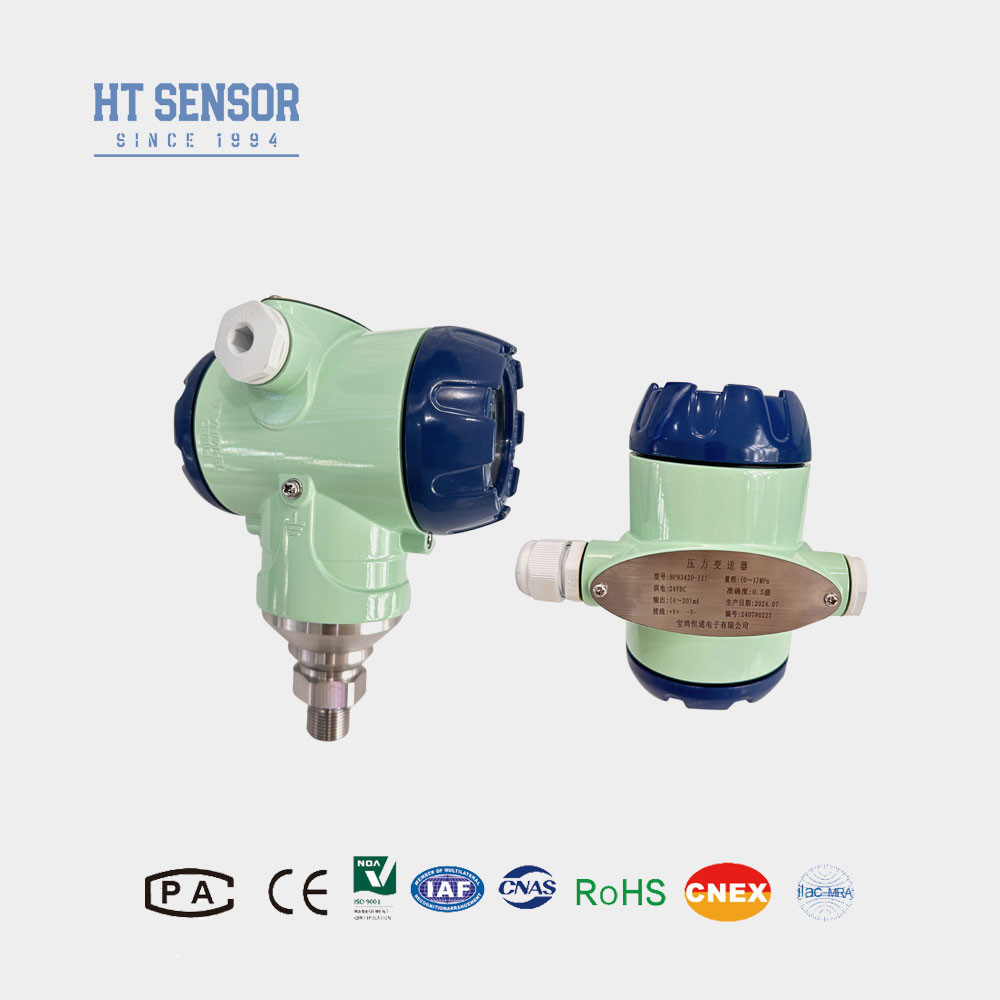

BP93420-III basınç verici
Endüstriyel baskıların tanıtımıGöndericisisensör:
BP93420-III Endüstriyel basınç algılayıcı vericisi paslanmaz çelik basınç çekirdeği, minyatür amplifikatör işleme devresini benimser.Kurulum arayüzü şekli kullanıcı gereksinimlerine göre işlenebilir, ve diğer vericiler markaları ile uyumlu özellikler sağlayabilir.Kimya endüstrisi ve diğer endüstriler, endüstriyel alan ortamı nispeten sert olduğu için ürünün açık avantajları vardır.
Ürün Özellikleri- Ne?endüstriyel baskıGöndericisisensör:
1Geniş ölçüm aralığı, çeşitli basınç arayüz şekilleri.
2.IP65 koruma seviyesi.
3Çeşitli çıkış sinyali biçimleri.
Başvurular- Ne?endüstriyel baskıGöndericisisensör:
1316L paslanmaz çeliklerde korozif olmayan gazların ve sıvıların basıncını ölçmek için uygundur.
2Petrol, kimya, metalürji, enerji ve hidroloji
3. Zorlu dış endüstriyel ortamlarda basınç ölçümü ve kontrolü.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleri2088 basınç verici sensörü | |
Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 60MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ≤±0,1% FS |
Histeriz | ≤±0,1% FS |
Uzun vadeli istikrar | ± 0.1% F.S./Yıl ((Tipik) ± 0.2% F.S./Yıl ((Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | Alüminyum döküm |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~1kg |
Sipariş ipuçları |
1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.
2LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den daha düşük olmamalıdır.
3Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazı kurmak ve ürünün ve güç kaynağının güvenilir topraklanmasını sağlamak önerilir.
4. Fluor kauçuk o- halkalar - 20 °C ~ 250 °C için nominal çalışma sıcaklık aralığı.
5. Varsayılan kablo kablo ile birlikte gelmez. Gerekirse, lütfen satıcıyla önceden iletişime geçin.
6. Güçlü titreşim, anlık darbe, güçlü elektromanyetik veya radyo frekanslı müdahale ve diğer özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
Sipariş Rehberi | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | |||||||
IC | Yüksek sıcaklık basınç verici | |||||||
IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
