Model NO.: | HT-IQT-B | Aralık: | 0-35kpa~3.5Mpa |
---|---|---|---|
Kablo tipi: | Altınla kaplanmış Kovar iğne veya 4 tel | ölçüm ortamı: | Hava ve Sıvı |
çap: | 50,4 mm | Çıkış: | 100mv+-30mv |
Güç: | 1.5mA | Türü: | Yayılmış Silikon Basınç Algılayıcı |
Çıkış sinyali tipi: | Analog | Malzeme: | Paslanmaz çelik |
Özelleştirme: | Kullanılabilir Kişiselleştirilmiş İstek | ||
Vurgulamak: | Yüksek sıcaklıklı silikon basınç sensörü,HT-IQT-B Silikon Basınç Sensörü,İçecek Endüstrisi Silikon Basınç Sensörü |

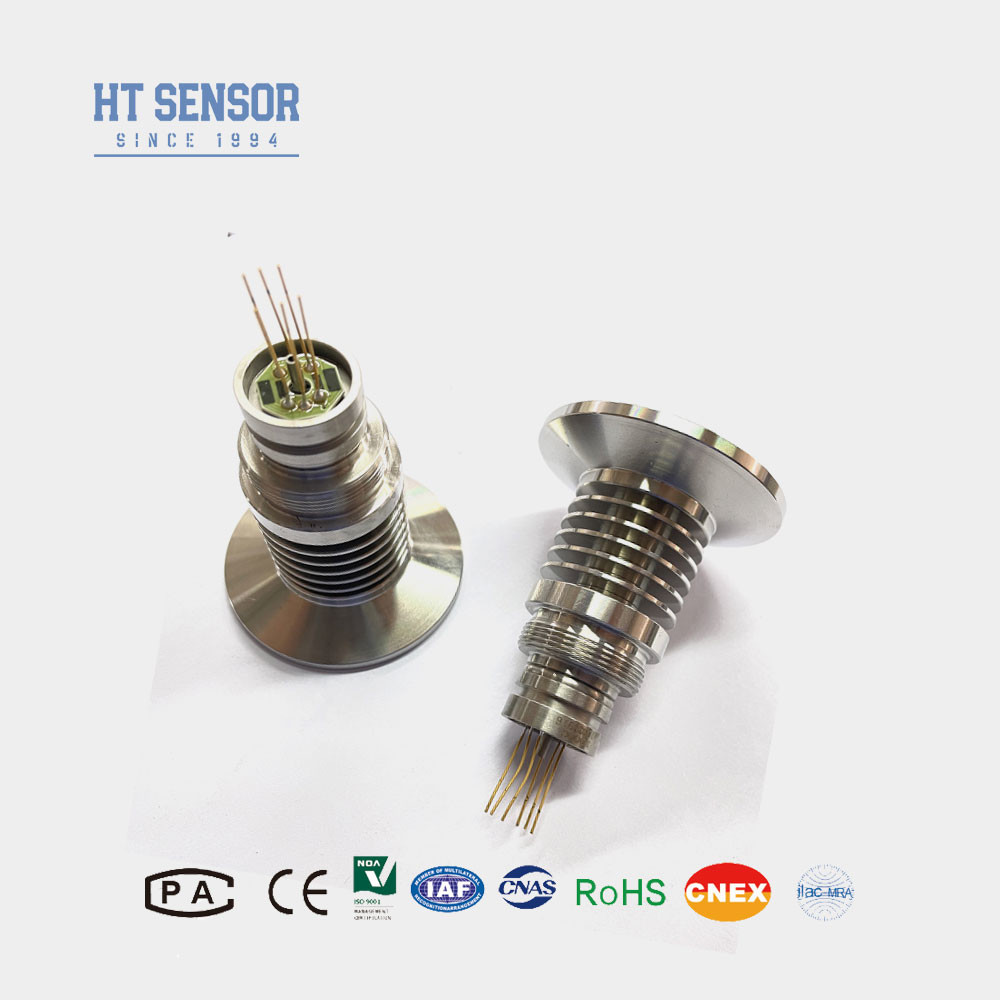

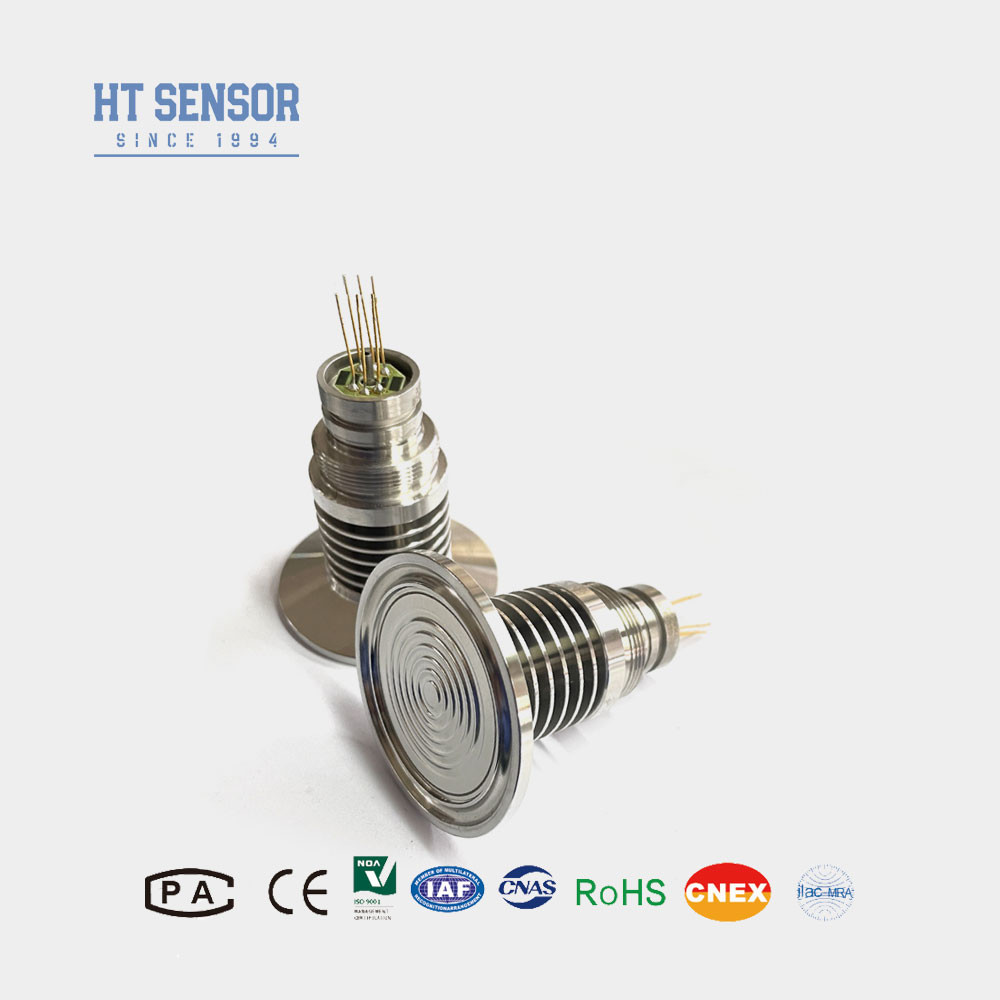

HT-IQT-B PiezoresistiveSilikonBasınç sensörü
Yüksek sıcaklıklı difüzyon silikon basınç sensörü:
HT-IQT-B, yüksek sıcaklıklı difüzyon silikon basınç sensörü, tek kullanımlık silikon yağ doldurma teknolojisini kullanan bir sıkıştırma basınç sensörüdür.Sağlıksız ve yapışkan tıkanıklık. Yüksek sıcaklık ortamında ölçüm için uygun ısı alacağı yapısı ile. Gıda, ilaç, şarap ve diğer sağlık endüstrisinde yaygın olarak kullanılır ve ölçüm ortamı kirlenmiş olabilir.
Özel yapı ve boyut ürünleri özelleştirilebilir. Olgun bir seri üretim hattımız var, üretim görevini zamanında ve kaliteyle tamamlayabiliriz.
Performans parametreleriYüksek sıcaklıklı difüzyon silikon basınç sensörü: | |||||
Ölçüm aralığı | Ölçüm (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa. | |||
Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
Mühürlü ((S) | 3500KPaS | ||||
Tip | En fazla. | Birim | |||
Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
Histeriz | 0.05 | 0.1 | % F.S | ||
Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
≥35kPa | 100±10 | 100±30 | mV | ||
Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
≥35kPa | ±0.5 | ± 1 | % F.S | ||
Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
≥35kPa | ±0.5 | ± 1 | % F.S | ||
Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
≥35kPa | 0 ~ 70 | oC | |||
Çalışma sıcaklığı | -20~80 | oC | |||
Depolama sıcaklığı | -40~125 | oC | |||
İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
Patlama Basıncı | Tam ölçekten 5 kat. | ||||
Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
Diyafram malzemesi | 316L | ||||
İzolasyon Direnci | ≥200MΩ 100VDC | ||||
titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
Şok | 100 g, 11 ms | ||||
Yanıt Zamanı | ≤1ms | ||||
O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
Doldurma Aracı | Silikon Yağı | ||||
Ağırlık | ~220g | ||||
Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C |
