Model NO.: | BPZ93420-III | Ağırlık: | ~1,2 kg |
---|---|---|---|
Güç: | 24VDC(12-32VDC) | Çıkış: | LED veya LCD ekranla 4-20mA |
Basınç tipi: | Ölçü, Mutlak basınç, mühürlenmiş basınç | Ticari marka: | HT sensörü |
Yapı tipi: | Yayılmış Silikon Basınç Algılayıcı | ölçüm ortamı: | Sıvı, hava su yağı |
Doğruluk derecesi: | %0,5 | Basınç aralığı: | -100kpa...0kpa ~10kpa...100MPa |
Ip derecesi: | IP65 | Özelleştirme: | OEM ve ODM |
Vurgulamak: | Yüksek istikrarlı akıllı basınç verici,OEM Akıllı Basınç Göndericisi,Dijital Akıllı Basınç Göndericisi |

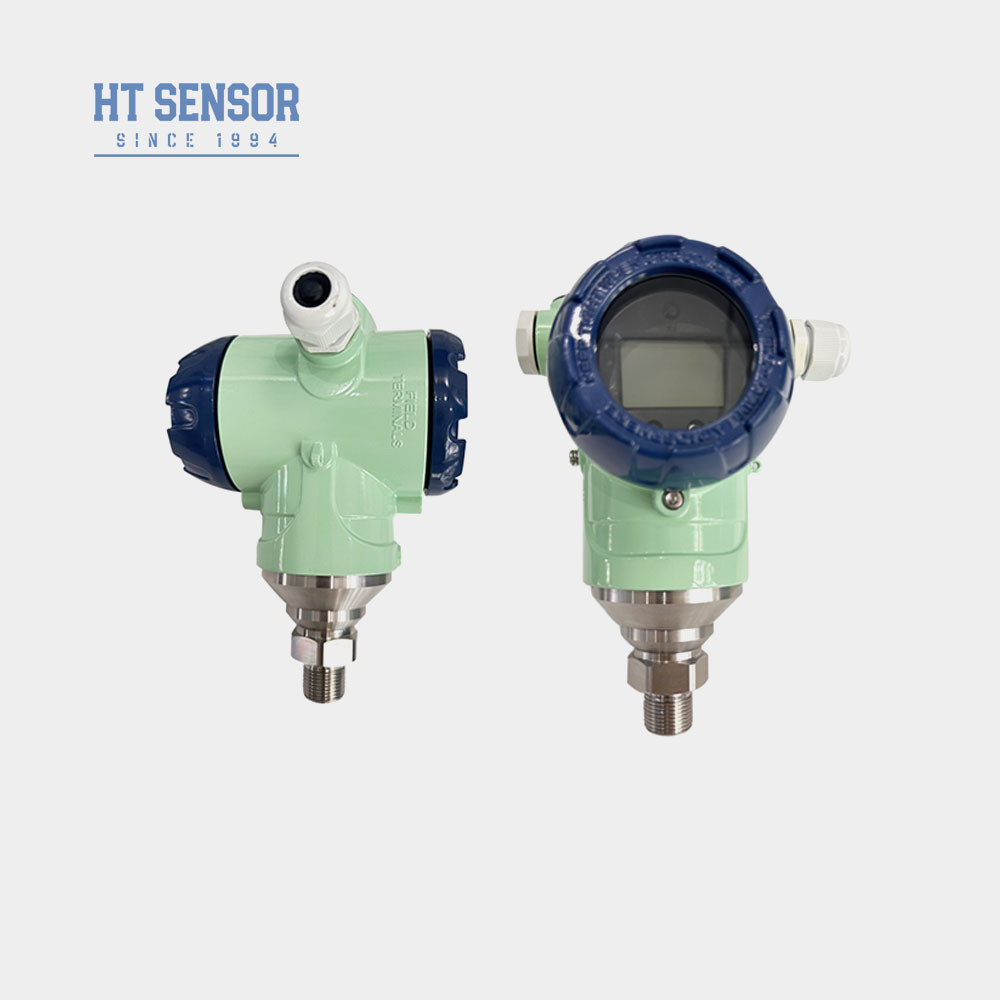

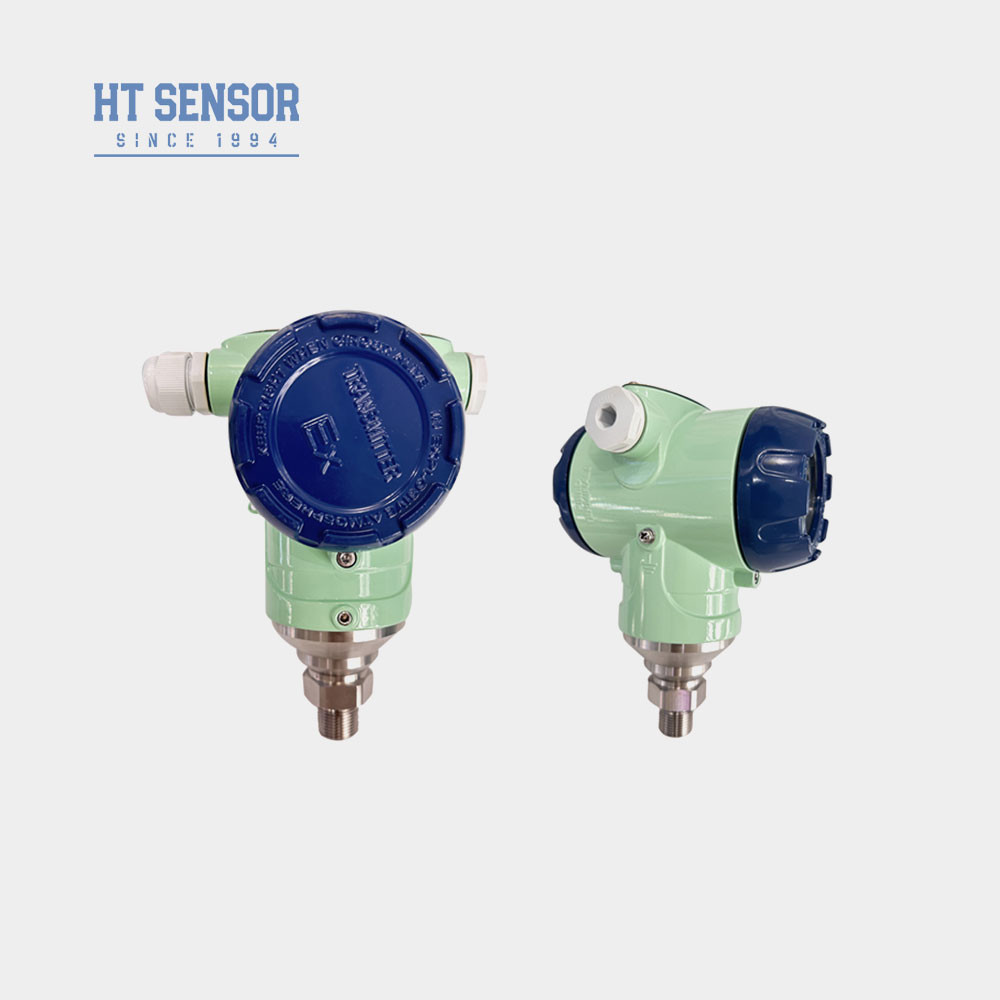

BPZ93420-III akıllı basınç verici
Akıllı basınç vericisi:
BPZ93420III basınç verici HT serisi silikon piezoresistive izolasyonu benimsiyorsinyal ölçüm elemanı olarak yağla dolu çekirdek.Sensör sinyalini standart bir çıkış sinyaline dönüştürür.Yarı bitmiş ve bitmiş bileşenlerin sıkı test ve yaşlanma taramasıürünler, güçlü bir müdahale karşıtı ile istikrarlı ve güvenilir performans sağlamakBasınç vericisinin basınç arayüzü çeşitliformlar
Ürün Özellikleriakıllı basınç verici:
1Geniş ölçüm aralığı, çeşitli basınç arayüzleri ve IP65 koruma seviyesi.
2Çeşitli çıkış sinyali biçimleri, ayarlanabilir ve görüntülenebilir
3Düzenlenebilir sıfır noktası ve tam ölçek
4Çekirdek yüksek hassasiyetli ve yüksek performanslı difüzyon silikon kullanır.Piezoresistif basınç sensörleri
Başvurularakıllı basınç verici:
1. 316L paslanmaz çeliklerde korozif olmayan gazların ve sıvıların basıncını ölçmek için uygundur
2Petrol, kimya, metalürji, enerji ve hidroloji
3- Sert dış endüstriyel ortamlarda basınç ölçümü ve kontrolü
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Akıllı basınç verici performans parametreleri | |
Ölçüm aralığı | - 100kPa... 0kPa ~ 10kPa... 100MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik | ≤±0,1% FS |
Histeriz | ≤±0,1% FS |
Uzun vadeli istikrar | ± 0.1% F.S./Yıl ((Tipik) ± 0.2% F.S./Yıl ((Maximum) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | Alüminyum döküm |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
O-ring mührü | Fluor kauçuk |
Ağırlık | ~1,2 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC | |
RS485 İletişim Protokolü | 3.6 ~ 30V / pil | 4 tel |
Sipariş ipuçları |
1Ürünü seçerken, lütfen ölçülecek ortamın ürünün temas kısımlarıyla uyumlu olduğundan emin olun.
2Sipariş verirken, patlama geçirmez ürünlerin dijital ekran kafalarını içermediğini lütfen unutmayın.
3LCD veya LED ekran başlı verici sipariş ederken, verici için güç kaynağı 20VDC'den düşük olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmaları önerilir.
5Fluoro kauçuk O-halkasının nominal çalışma sıcaklık aralığı -20oC ila 250oC'dir. Ürünün çalışma sıcaklığı -20oC'nin altında olduğunda, bir EPDM O-halkası mühürü seçmek gerekir.
6. Varsayılan kablo uzunluğu 1.5m'dir, üç malzemede mevcuttur. Belirtilmemişse, polietilen kablo malzemesi ile sağlanacaktır.Lütfen sırada belirtin..
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya radyo frekansı müdahalesi gibi özel gereksinimler için, lütfen şirketimizi bilgilendirin ve siparişte belirleyin.
Sipariş Rehberi | ||||||||
BP93420XX | Basınç verici | |||||||
Kod | Çizelge İnşaatı | |||||||
IB | Genel basınç verici | IX | Basınç Göndericisi | |||||
IE | Şoklara dayanıklı hava basınç verici | IIC/III | Endüstriyel Genel/ Ekran Basınç Göndericisi | |||||
Eğer | Nem geçirmez basınç verici | IIE/IIIE | Genel / Ekran Basınç Göndericisi | |||||
IN | Klima için özel basınç verici | |||||||
IC | Yüksek sıcaklık basınç verici | |||||||
IQ/IQT | Büyük Diyafram / Yüksek sıcaklık basınç verici | |||||||
Ölçüm aralığı | - 100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
(0-X) Kpa veya MPa | X: Gerçek ölçüm aralığını gösterir. | |||||||
Kod | Güç kaynağı | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | Diğerleri | |||||||
Kod | Çıkış sinyali | |||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
S2 | 1~5VDC | S6 | 0~10VDC | |||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0~10mADC | |||||||
Kod | Basınç Bağlantısı | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | Diğerleri | |||||||
Kod | Elektrik bağlantısı | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 fiş | |||||||
B3 | Kapalı kablo çıkışı | |||||||
B4 | 2088 Endüstriyel kabuk | |||||||
B5 | 2088 Ekranlı Endüstriyel Kaplama | |||||||
B6 | Diğerleri | |||||||
Kod | Basınç Tipi | |||||||
G | Basınç ölçümü | |||||||
A | Mutlak Baskı | |||||||
S | Sıfırlanmış referans basıncı |
