Model NO.: | BP156 | Aralık: | 0~10KPa~20MPa |
---|---|---|---|
Çıkış: | 4-20mA /0.5-4.5VDC vb. | Ev materyalleri: | Paslanmaz çelik |
Basınç tipi: | GAZ | Türü: | Endüstriyel Basınç Sensörü |
Sensör: | Silikon basınç sensörü | Güç: | 12-32VDC(24VDC) /5VDC |
Doğruluk derecesi: | 0% 5 F.S. % 25 F.S. | Bağlantı: | IP67 sıvı seviye kablosu |
İplik: | G1/8 veya OEM | ||
Vurgulamak: | IP68 Su geçirmez basınç sensörü iletici,Endüstriyel Basınç Algılayıcı Göndericisi,Endüstriyel Uygulamalar Basınç Algılayıcı Göndericisi |

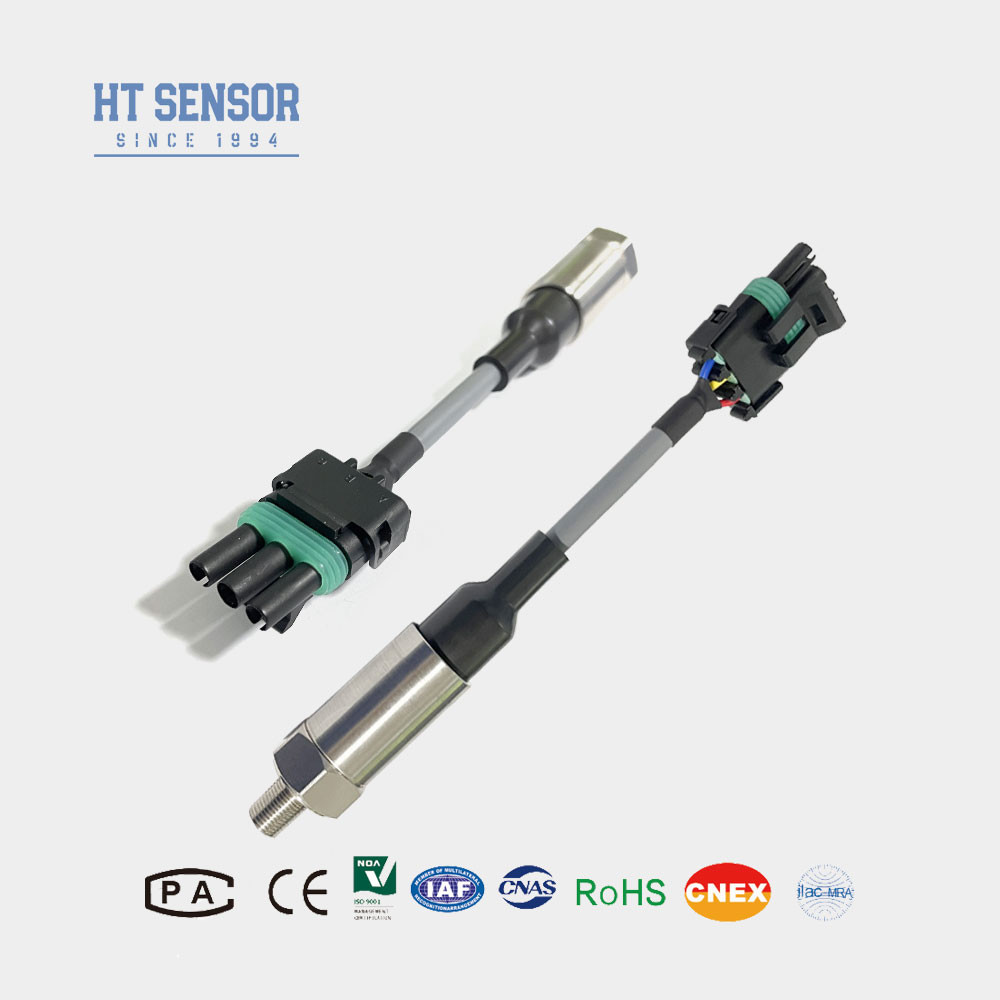

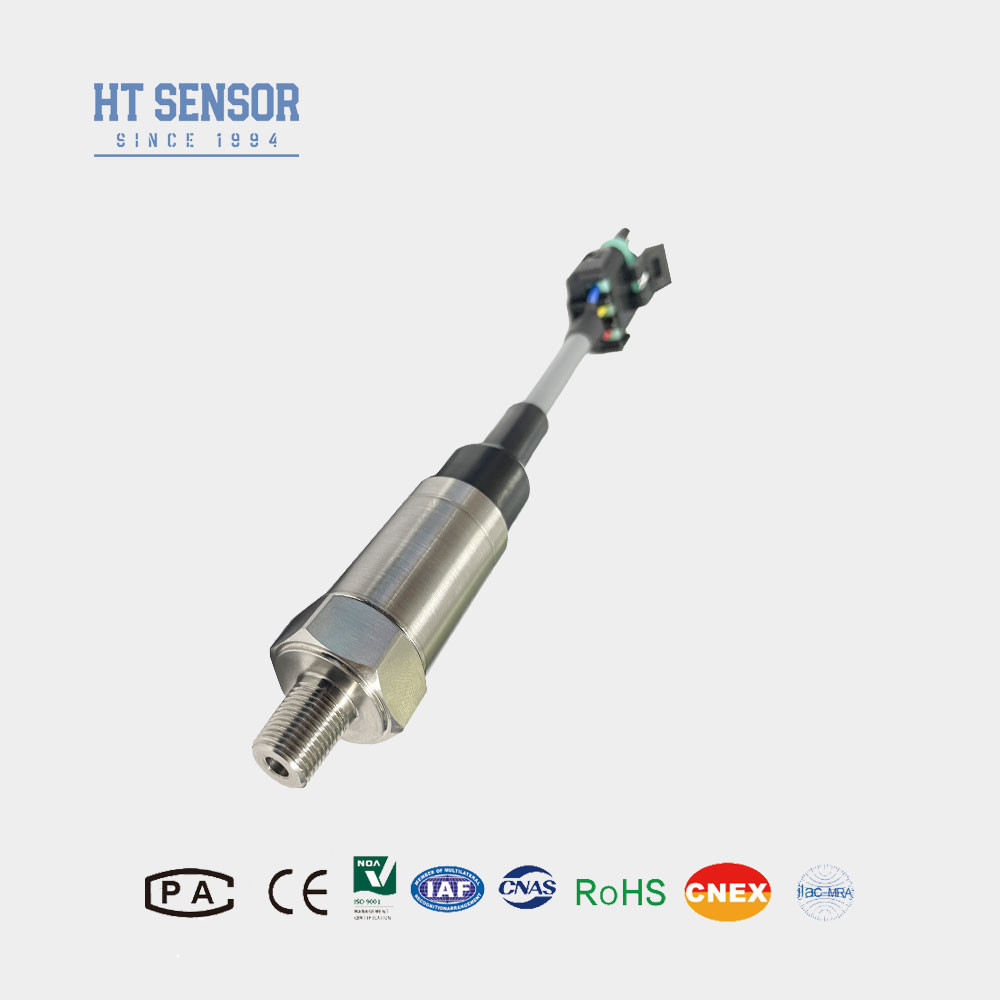

BP156 Küçük endüstriyel basınç algılayıcı verici, kompakt bir çubuk şeklindeki basınç verici.Duyarlı çekirdeği olarak yüksek güvenilirlikli bir silikon piezoresistive basınç sensörü kullanır ve sıcaklık telafi edilirIP68 su geçirmez yapısına sahiptir.Ürünün her bileşeni titizlikle tasarlanmıştır., tarama, süreçlerle doğrulanmış, sertleştirilmiş, istikrar ve güvenilirliği sağlamak için döngüsel yükleme stres hafifletme, yaşlanma testleri ve çevresel simülasyon testlerine maruz kalmıştır.
Ürün ÖzellikleriMini Endüstriyel basınç sensörüGöndericisi:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı.
2Kompakt ve hafif tasarım.
3.Yüksek hassasiyet, tümü paslanmaz çelik yapısı.
BaşvurularMini Endüstriyel basınç sensörüGöndericisi:
1• 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Performans parametreleri Mini Endüstriyel basınç sensörüGöndericisi: | |
Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Patlama geçirmez sınıflandırma | Ex ia IIC T6 Ga |
Koruma derecesi | IP65 |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC |
Seçim ÖrnekleriMini DIN basınç verici sensörü |
Sipariş Rehberi | |||||||||
BP15X | Analog basınç verici | ||||||||
Kod | Çizelge İnşaatı | ||||||||
5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
Kod | Güç kaynağı | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | Diğerleri | ||||||||
Kod | Çıkış sinyali | ||||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
S2 | 1~5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
Kod | Basınç Bağlantısı | ||||||||
J1 | M20×1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
Kod | Elektrik bağlantısı | ||||||||
B1 | Hirschmann | ||||||||
B2 | PG7 | ||||||||
B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
B4 | Diğerleri | ||||||||
Kod | Basınç Tipi | ||||||||
G | Basınç ölçümü | ||||||||
A | Mutlak Baskı | ||||||||
S | Sıfırlanmış referans basıncı |
Not:
1Bir ürünü seçerken, lütfen test edilen ortamın ürünün temas kısmı ile uyumlu olduğundan emin olun.
2Ürünün güvenilir çalışmasını garanti etmek için, kullanıcıların sitede yıldırım koruma cihazları kurmaları ve hem ürünün hem de güç kaynağının uygun şekilde topraklanmasını sağlamak tavsiye edilir.
3Flüor kauçuk O halkalarının çalışma sıcaklık aralığı -20 °C ila 250 °C'dir. -20 °C'den düşük sıcaklıklar için EPDM O tipi mühürleme halkaları seçilmelidir.Eğer güçlü titreşim gibi özel gereksinimler varsa, anlık darbe veya yoğun elektromanyetik veya radyo frekanslı müdahale, lütfen bize bildirin ve siparişinizde belirtin.
