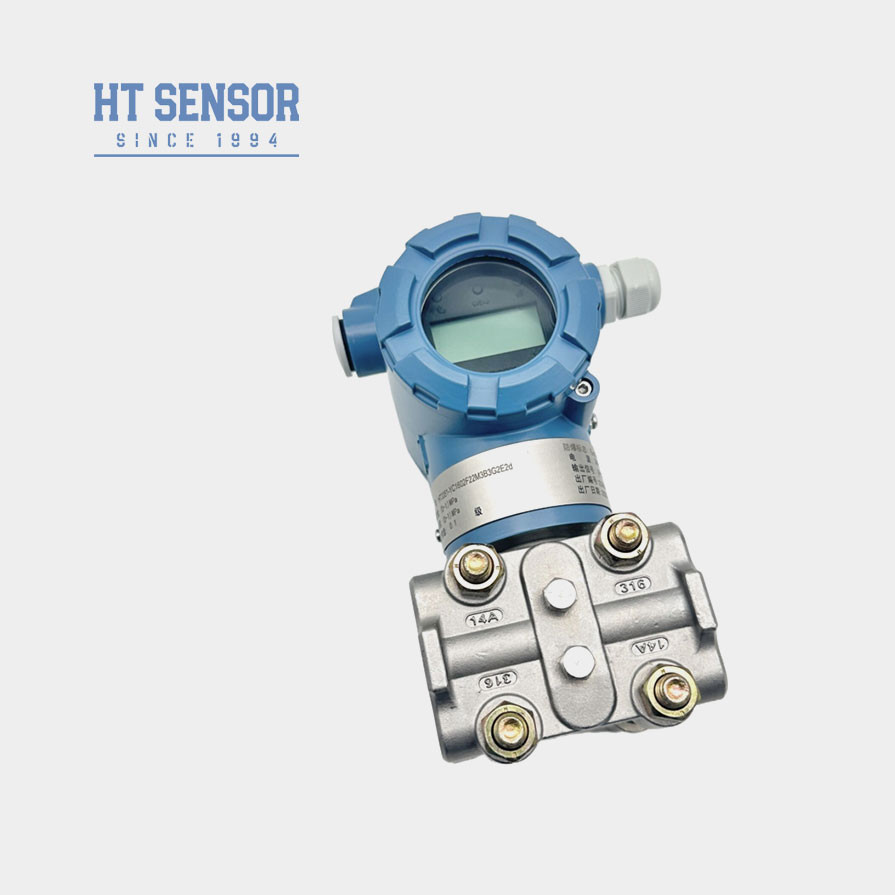

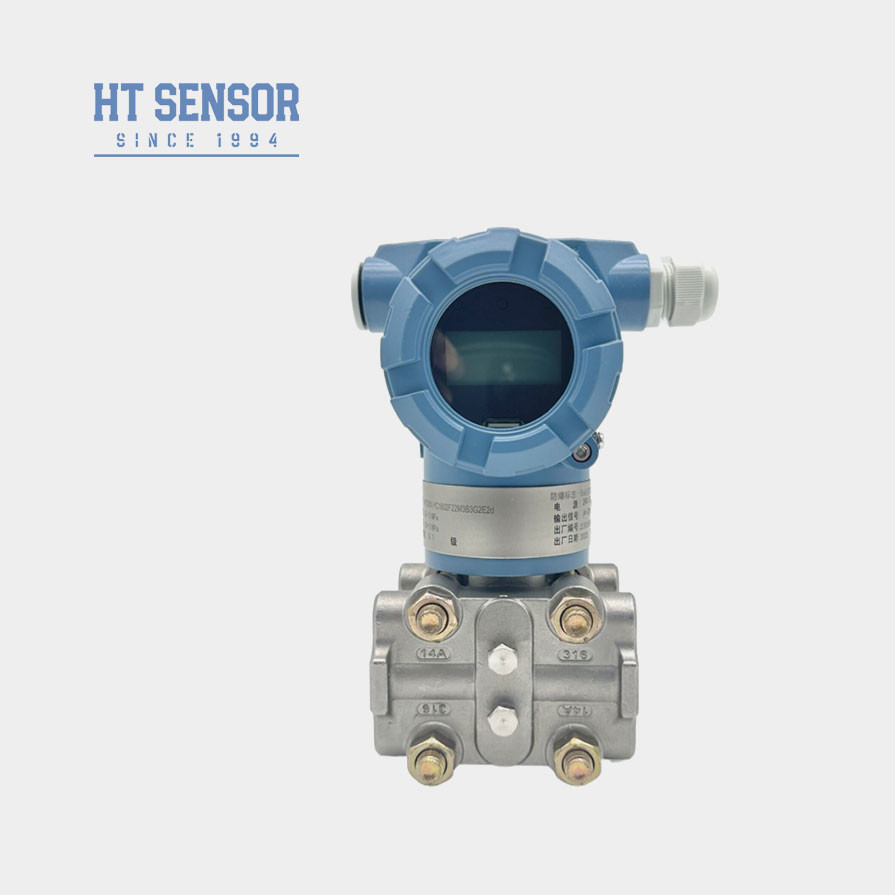

BPHT3351 Kolay Kurulum ve Kompakt Tasarım için Diferansiyel Basınç Vericisi Basınç Sensörü
Product Details
| Model NO.: | BPHT3351 | Güç kaynağı: | 15 ~ 45VDC |
|---|---|---|---|
| Ağırlık: | 3.6kg | istikrar: | +-0,2% F.S. / Yıllık |
| Basınç tipi: | Diferansiyel basınç | Spesifikasyon: | 500pa~200kpa |
| Kaynağı: | Çin | Türü: | Kapasitif diferansiyel basınç vericisi |
| ölçüm ortamı: | gaz | Doğruluk derecesi: | %0,1 |
| Ip derecesi: | IP65 | ||
| Vurgulamak |
Basınç Farklılık Göndericisi,BPHT3351 Farklı basınç verici,Kompakt tasarımlı diferansiyel basınç verici |
||
Product Description
Kapasitif diferansiyel basınç ileteçinin tanıtımı:
BPHT3351 Kapasitatif farksal basınç vericisensör, basınç veya diferansiyel basınç sensör kapasitans değerini değiştirecek, AD dönüşümünden sonra üretilen analog sinyali, mikroprosesöre gönderilen dijital sinyale dönüştürecek,Mikroprosesör hesaplama ve işleme çıktısından sonra bir dijital sinyal, DA'nın akım kontrol devresine dönüştürülmesinden sonra, 4 ~ 20mA analog akım sinyali çıkışına dönüştürülür.
Ürün ÖzellikleriKapasittif diferansiyel basınç verici:
1.İletici paslanmaz çelik yapı tasarımını, kompakt yapıyı ve kolay montajı benimsiyor.
2Sert sıcaklık telafi ve yaşlanma taramasından sonra, istikrarlı ve güvenilir performans sağlamak için.
3Elektriksel arayüz, takma veya doğrudan kablolama seçeneği olarak seçilebilir.
BaşvurularKapasittif diferansiyel basınç verici:
1Petrol, kimyasal, enerji ve hidroloji gibi endüstrilerin boru hatlarında çeşitli gazların veya sıvıların farklı basıncını ölçmek için uygundur.
2Petrol, kimya, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde uygulanır.
3Boru hatları ve fırın odaları için basınç ölçümü.
| Çıkış | Analog çıkış: 2 ′′ tel 4-20mADC |
| Dijital çıkış: HART ile uyumlu iki ′′kable 4-20mADC ve üst üste yatan değişken dijital sinyal | |
| Güç kaynağı | besleme voltajı 12,5-45VDC |
| Sınır yükü | Maks yük direnci Rmax döngüde, aşağıdaki çizime bakın, besleme voltajı tarafından belirlenir. |
| İletişim mesafesi | En fazla 1.5 km. Çok adresli iletişim 15 akıllı vericiyi bağlayabilir. |
| Görüntüle | 4 dijital ekran, 5 basamaklı LCD ekran, gösterge tipi. |
| Patlama geçirmez | ExiaIICT5; patlama engelleme tipi |
| Sıfır ofset | Pozitif veya negatif transfer yapabilir, ancak maksimum değeri aşamaz. |
| Sıcaklık | Çevre sıcaklığı -40-85°C ((LCD seçerken: -20-70°C) |
| Orta sıcaklık | -40 ̊104°C |
| Statik basınç ve tek taraflı aşırı basınç | 3.45KPa ((absolü basınç) ∙31.2MPa ((mevcut basınç) |
| Nitelikli nem | 5 ‰ 98% RH |
| Çıkış süresi | 5 saniyeden az. |
| Kapasite değişikliği | 0.16cm3'den az |
| Nem ayarlaması | 0.20 ¢ 25 saniye |
| Arıza alarmı | Eğer arıza olursa, otomatik teşhis fonksiyonu 3.9 veya 21.0mA çıkış yapacak |
| Yapılandırma koruması | Verilerin rastgele değiştirilmesini önlemek için, kayıt verilerini kilitlemek için yazılım veya koruma anahtarı kullanabilirsiniz |
Çalışma prensibiKapasittif diferansiyel basınç verici:
Çalışma ilkesinde belirtildiği gibi, dış basınç veya diferansiyel basınç sensör kapasitans değerinde bazı değişikliklere neden olur.frekans sinyali olarak değişecek., mikroişlemciye gönderilir.
Mikroprosesör tarafından hesaplama, bir akım kontrol sinyali akım kontrol devresine çıkış olacak, analog 4-20mA akım dönüştürülür
Bu arada, mikroişlemci etkileşimli ve diğer eylemlerden ( görüntüleme ve ayarlama) sorumludur.Dijital iletişim için kullanılan iletişim bağlantısı şirketimizin özel bağlantısına ihtiyaç duyuyor.. HART modülü, HART ile iletişimi sağlayacak.
Ölçüm YöntemleriKapasittif diferansiyel basınç verici:
Sıvı seviyesi ölçümü:
Sıvı akışını ölçerken, basınç muslukları, çamurların çöküşünü önlemek için işlem borusunun kenarında kırılmalıdır.İletici basınç musluklarının yanına veya altına monte edilmelidir., hava kabarcıklarının işlem borusuna boşaltılmasını önlemek için.
