Kapasitif diferansiyel basınç vericisinin tanıtımı :

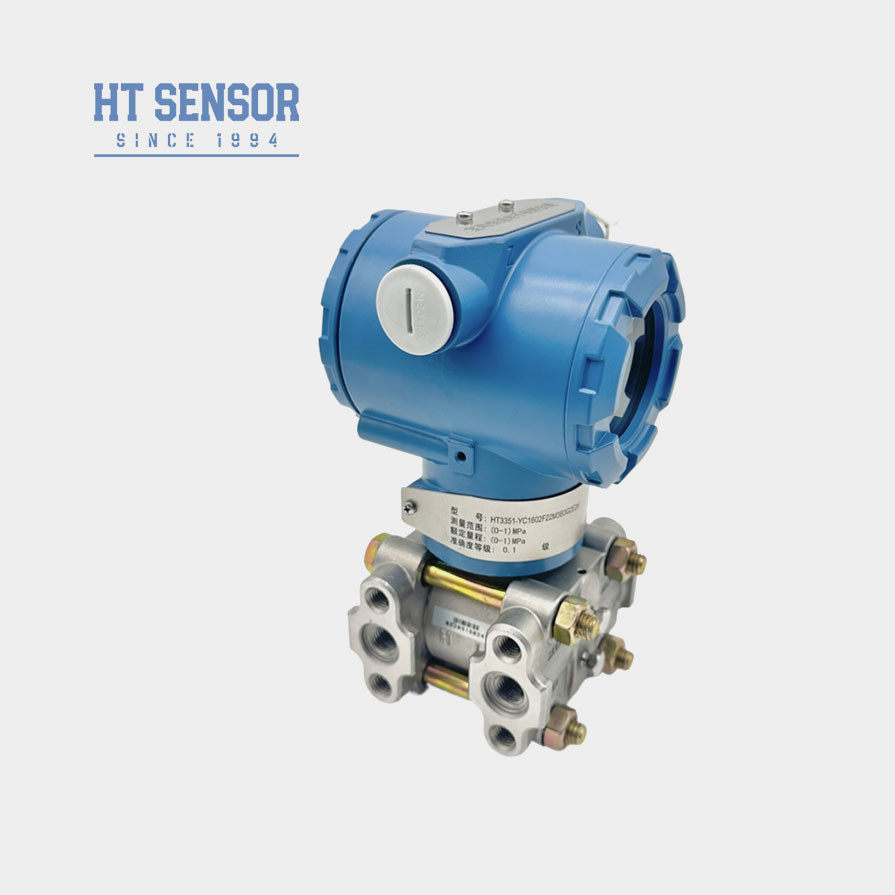

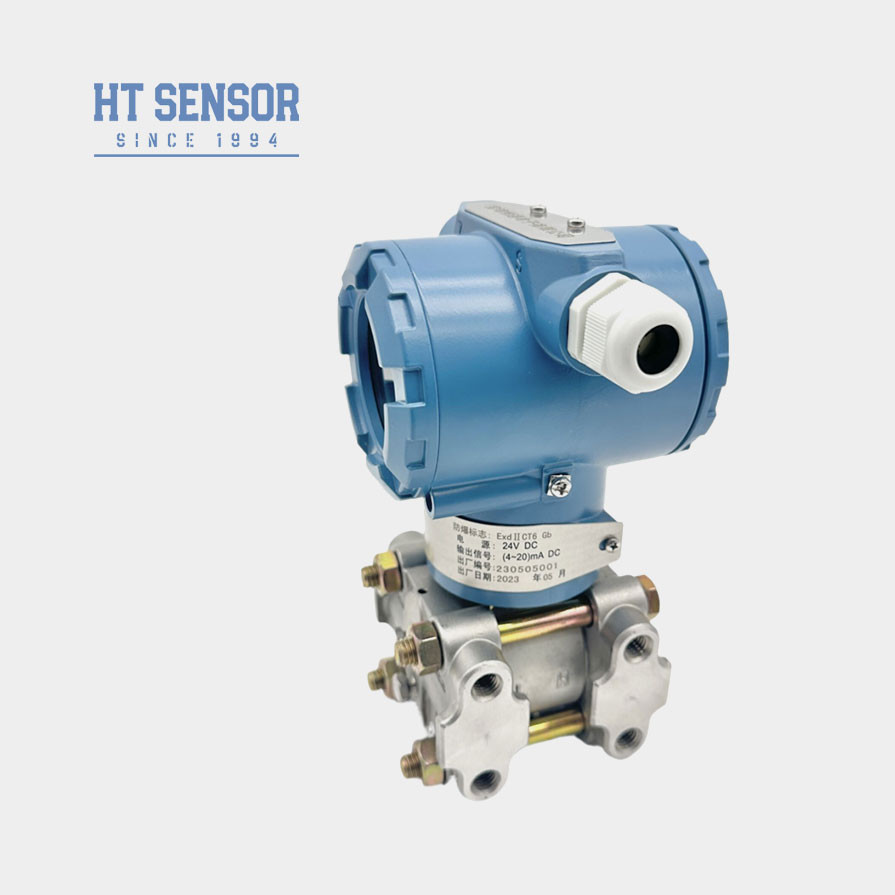

HT3351 kapasitif diferansiyel basınç sensör vericisi, basınç farklılıklarından kaynaklanan kapasitans değerindeki değişiklikleri tespit ederek çalışır ve daha sonra analog sinyali AD dönüşümü yoluyla dijital sinyale dönüştürür. Mikroişlemci, dijital sinyali işler ve dijitalden analoğa dönüşümden sonra akım kontrol devresine gönderir, küçük aralıklı sıvı ve gaz ölçümü için 4 ~ 20mA analog akım sinyali çıkışı üretir.
Ürün Özellikleri kapasitif diferansiyel basınç vericisinin:
1. Verici, paslanmaz çelik yapı tasarımını, kompakt yapıyı ve kolay kurulumu benimser.
2. Kararlı ve güvenilir performans sağlamak için sıkı sıcaklık telafisi ve yaşlanma taramasından sonra.
3. Elektrik arayüzü fiş veya doğrudan bağlantılı olarak seçilebilir.
| Çıkış |
Analog çıkış: iki – telli 4-20mADC |
| Dijital çıkış: iki – telli 4-20mADC ve HART'a uygun değişken dijital sinyal bindirme |
| Güç kaynağı |
besleme gerilimi 12.5-45VDC |
| Limit yükü |
Döngüdeki maksimum yük direnci Rmax, besleme gerilimi tarafından belirlenir, aşağıdaki çizime bakın. HART PROTOKOLÜ, yük direncinin 250Ω'dan az, 600Ω'dan fazla olmamasını gerektirir. |
| İletişim mesafesi |
Maks. 1,5 Km, çok adresli iletişim, Maks. 15 akıllı verici bağlayabilir. |
| Ekran |
4 dijital ekran, 5 basamaklı LCD ekran, işaretçi tipi. |
| Patlamaya dayanıklı |
ExiaIICT5; patlamayı bastırma tipi |
| Sıfır ofset |
Pozitif transfer veya negatif transfer yapabilir, ancak en yüksek değeri aşamaz |
| Sıcaklık |
ortam sıcaklığı -40-85℃ (LCD seçildiğinde: -20-70℃) |
| Ortam sıcaklığı |
-40～104℃ |
| Statik basınç ve tek taraflı aşırı basınç |
3.45KPa (mutlak basınç)～31.2MPa (gösterge basıncı) |
| Bağıl nem |
5～98%RH |
| Çalışma süresi |
5 saniyeden az. |
| Kapasite değişimi |
0.16cm3'ten az |
| Sönümleme ayarı |
0.20～25 saniye |
| Arıza alarmı |
Arıza meydana gelirse, otomatik teşhis fonksiyonu 3.9 veya 21.0mA çıkışı verecektir |
| Yapılandırma koruması |
Verilerin rastgele değiştirilmesini önlemek için, kayıt verilerini kilitlemek için yazılım veya koruma anahtarı kullanılabilir |
Çalışma Prensibi kapasitif diferansiyel basınç vericisinin:
Ölçüm Yolları kapasitif diferansiyel basınç vericisinin:
Sıvı Seviyesi Ölçümü:
Sıvı akışının ölçümünde, tortuların birikmesini önlemek için basınç muslukları proses boru hattının yan tarafında delinmelidir. Bu arada, verici, hava kabarcıklarının proses boru hattına boşaltılmasını önlemek için basınç musluklarının yanına veya altına monte edilmelidir.
