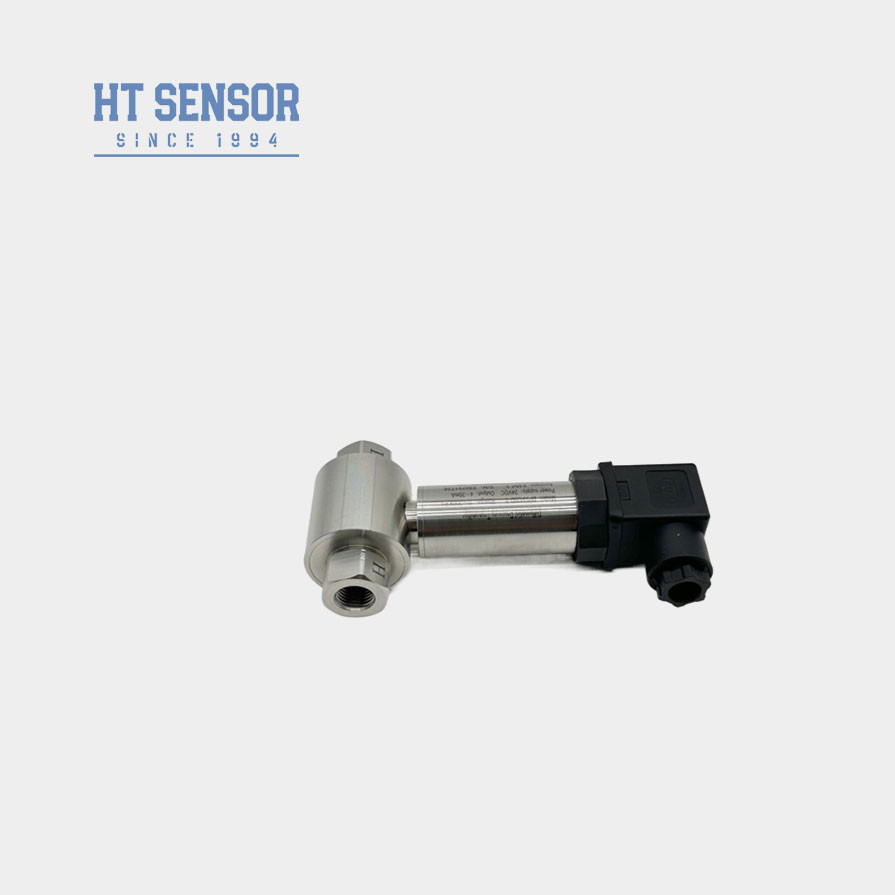

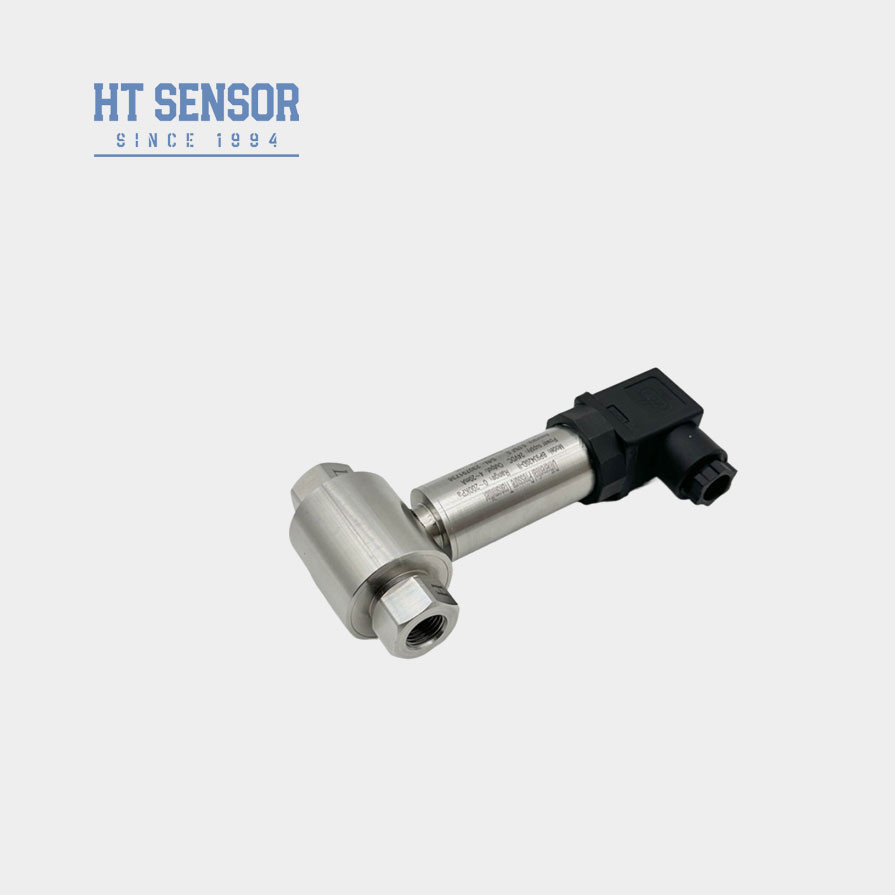

HT Sensör DIN Montaj Diferansiyel Basınç Vericisi Gaz ve Sıvı Ölçümü İçin Basınç Sensörü
Product Details
| model: | BP93420D-III | Aralık: | 0-10kpa~2MPa |
|---|---|---|---|
| Güç: | 5VDC 24VDC | Çıkış: | 0.5-4.5V 4-20mA ve benzeri. |
| Malzeme: | Paslanmaz çelik | İplik: | Erkek ve kadın OEM |
| Basınç tipi: | Diferansiyel basınç | Koruma sınıfı: | IP65 |
| Çalışma sıcaklığı: | -10-70 ℃ | Bağlantı: | Büyük DIN veya OEM |
| Vurgulamak |
Gaz Ölçümü Farklı Basınç Göndericisi,Sıvı Ölçüm Farklı Basınç Göndericisi,HT Sensör Farklı Basınç Göndericisi |
||
Product Description
HT Sensör DIN Montaj Diferans Basınç Vericisi Gaz ve Sıvı Ölçümü İçin
BP93420DII Diferansiyel Pasınçerici
Diferansiyel basınç vericisinin tanıtımı:
BP93420DII diferansiyel basınç vericisi, yayılan silikon piezorezistif sensör kullanır. Ölçülen ortamın basınç farkı, sensörün her iki tarafındaki oluklu diyafram üzerinde bulunduğunda, sensör çipinin Wheatstone köprüsü tarafından verilen sinyal, basınç farkıyla iyi bir doğrusal ilişkiye sahiptir ve basınç farkı doğru bir şekilde ölçülebilir. Petrol, kimya, elektrik enerjisi, hidroloji ve diğer endüstrilerin boru hatlarındaki çeşitli gaz ve sıvıların basınç farkı ölçümü için uygundur.
Ürün Özellikleri diferansiyel basınç vericisinin:
- Verici, paslanmaz çelik yapı tasarımını, kompakt yapıyı ve kolay kurulumu benimser.
- Kararlı ve güvenilir performans sağlamak için sıkı sıcaklık telafisi ve yaşlanma taramasından sonra.
- Elektrik arayüzü harici veya doğrudan bağlantı olabilir.
| Performans Parametreleri diferansiyel basınç vericisinin: | |
|---|---|
| Ölçüm Aralığı | 0-10KPa……~2MPa |
| Basınç Tipi | Diferansiyel Basınç |
| Tek Taraf Yükleme | ≤ nominal aralığın 3 katı |
| Statik basınç | Nominal aralığın 5 katı veya 7 MPa arasındaki minimum değer |
| Doğruluk @ 25℃ | ±%0,25 (Tipik) ±%0,5 (Maksimum) |
| Tekrarlanabilirlik | ±%0,03 (Tip.) ±%0,05FS (Maks.) |
| Histerezis | ±%0,03 (Tip.) ±%0,05FS (Maks.) |
| Uzun Süreli Kararlılık | ±%0,5F.S/Yıl(≤200KPa) ±%0,2F.S/Yıl(＞200KPa) |
| Sıfır Sıcaklık Sürüklenmesi | ±%0,01FS/℃(＞100KPa), ±%0,02FS/℃ (≤100Kpa) |
| Aralık Sıcaklık Sürüklenmesi | ±%0,01FS/℃(＞100KPa), ±%0,02FS/℃ (≤100Kpa) |
| Telafi Sıcaklığı | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| Çalışma Sıcaklığı | -30℃~80℃ |
| Depolama Sıcaklığı | -40℃~100℃ |
| Titreşim | 10g,55Hz ～ 2kHz |
| Gövde Malzemesi | 304,316L |
| Diyafram Malzemesi | 316L |
| İzolasyon Direnci | 100MΩ 100VDC |
| Patlamaya Dayanıklılık Derecesi | Kendinden güvenli ve patlamaya dayanıklı |
| Koruma Derecesi | IP65 |
| Ağırlık | ~0,45kg |
| Çıkış Sinyali | Besleme Gerilimi | Çıkış Tipi |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 kablo |
| 0～10/20mA |
3 kablo |
|
| 0/1～5V | ||
| 0,5～4,5V | 5VDC |
| Sipariş Kılavuzu diferansiyel basınç vericisinin: | ||||||||
| BP93420XX | Basınç Vericisi | |||||||
| Kod | Anahat Yapısı | |||||||
| DII | Diferansiyel Basınç Vericisi | |||||||
| Ölçüm Aralığı | 0-10KPa……~2MPa | |||||||
| Kod | Güç Kaynağı | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Diğer | |||||||
| Kod | Çıkış Sinyali | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0,5～4,5VDC | |||||
| S4 | 0～10mADC | |||||||
| Kod | Basınç Bağlantısı | |||||||
| J1 | M20×1.5 Erkek | |||||||
| J2 | G1/2 Erkek | |||||||
| J3 | G1/4 Erkek | |||||||
| J4 | 1/2 NPT Erkek | |||||||
| J5 | Diğer | |||||||
| Kod | Elektrik Bağlantısı | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Fişi | |||||||
| B3 | Mühürlü Kablo Çıkışı | |||||||
| B4 | Diğer | |||||||
| Kod | Basınç Tipi | |||||||
| D | Diferansiyel Basınç | |||||||
