Basınç verici sensörünün giriş:

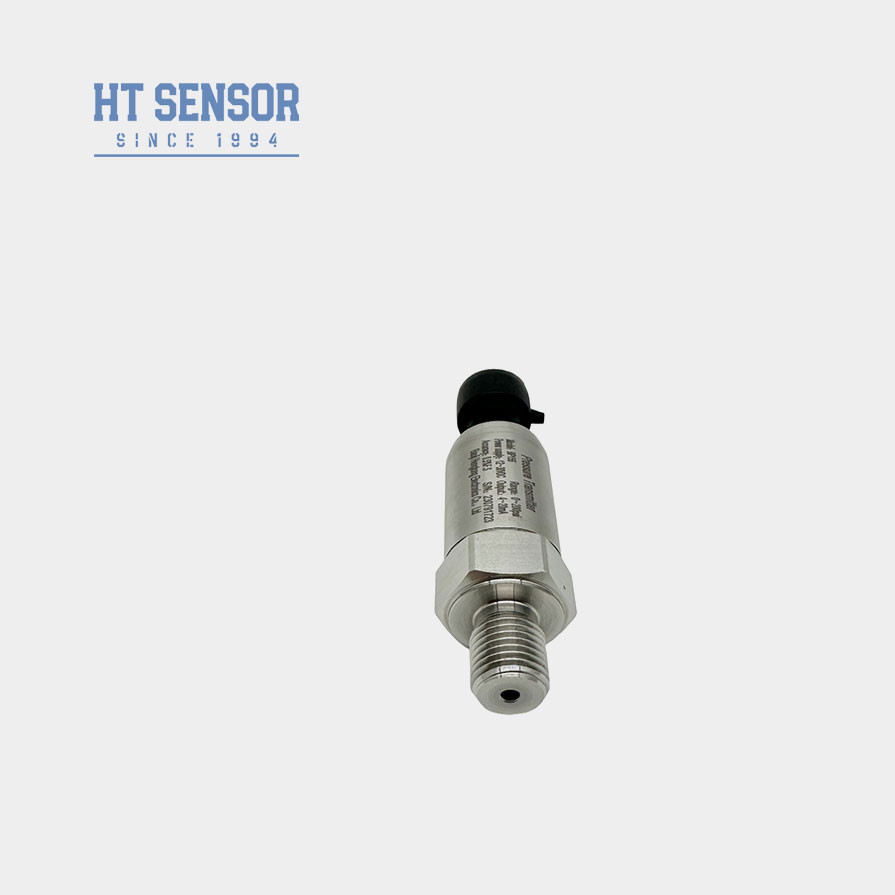

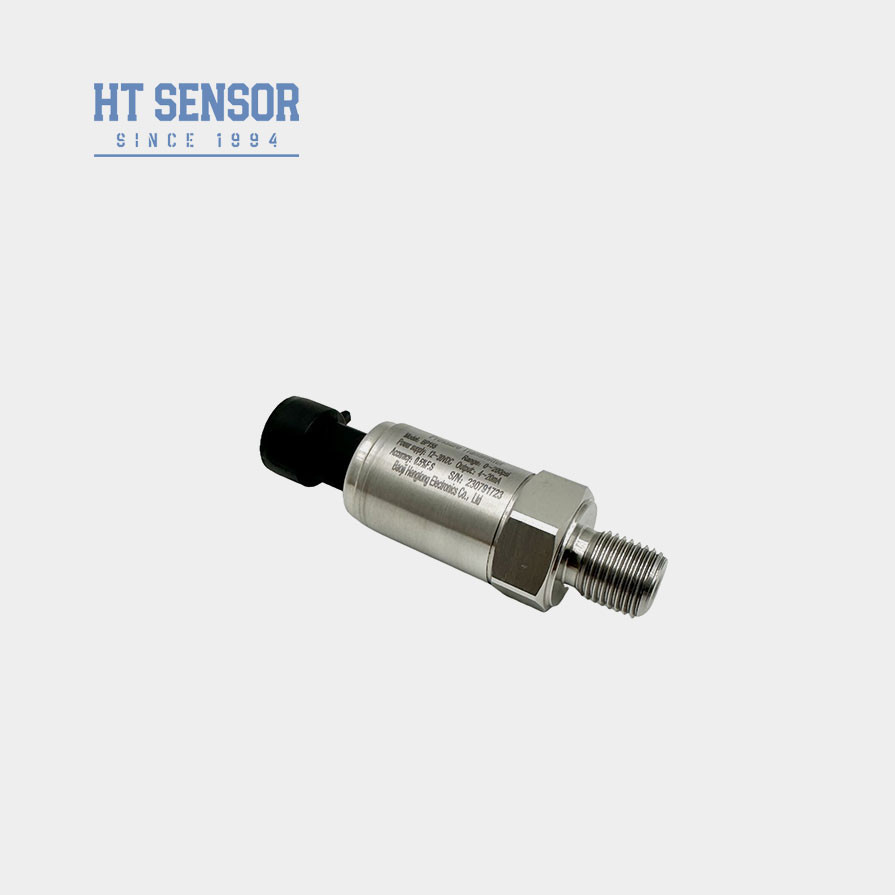

BP155 basınç verici, özel olarak geliştirilmiş maliyetli bir üründür.Hava kompresörleri ve soğutma ekipmanları için.teknoloji ve yüksek performanslı bir verici devresine sahiptirBu vericinin özellikleri şunlardır:Küçük boyutu, güçlü nem direnci ve mükemmel anti-elektromanyetikürün sıkı testlere ve yaşlanmaya maruz kaldı.bileşenler, yarı bitmiş ürünler ve bitmiş ürünler için seçim,istikrarlı ve güvenilir performans.
Ürün Özellikleribasınç verici sensörü:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri.
2Kompakt ve hafif tasarım.
3Sıfır ve tam ölçek ayarlanabilir.
4Yüksek hassasiyetli, tümü paslanmaz çelik yapısı.
5.Düzenlenebilir sıfır ve tam ölçekli.
Başvurularbasınç verici sensörü:
1• 316L paslanmaz çelik ile koroziv olmayan gazların ve sıvıların basınç ölçümü.
2Denizcilik ve havacılık endüstrilerinde uygulanır.
| Performans parametreleri basınç verici sensörü: |
| Ölçüm aralığı |
0kPa ~ 10kPa...20MPa |
| Basınç Tipi |
Ölçüm basıncı, mutlak basınç, mühürlü basınç |
| Aşırı yük |
İsimlendirilmiş aralığın ≤ 1,5 katı |
| Doğruluk @ 25oC |
±0,25% (Tipik) ±0,5% (Maximum) |
| Tekrarlanabilirlik ve Isterez |
0.02% F.S. (Tip) 0.05% F.S. (Max.) |
| Uzun vadeli istikrar |
± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
| Sıfır Noktası Sıcaklığı Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Tam Ölçekli Sıcaklık Değişimi |
±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
| Frekans Cevabı |
2.4Khz |
| Karşılama sıcaklığı |
0-70oC ((≤10mpa, özelleştirilebilir) |
| Çalışma sıcaklığı |
-20oC~80oC |
| Depolama sıcaklığı |
-40oC~120oC |
| titreşim |
10g,55Hz ~ 2kHz |
| Konut malzemeleri |
304316L |
| Diyafram malzemesi |
316L |
| İzolasyon Direnci |
100MΩ 100VDC |
| Koruma derecesi |
IP65 |
| Çıkış sinyali |
Güçlendirme Voltajı |
Çıktı Türü |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 tel |
| 0~10/20mA |
3 tel |
| 0/1~5V |
| 0/1~10V |
| 0.5~4.5V |
5VDC |
1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla uyumlu olduğundan emin olun.
2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini unutmayın.
3LCD veya LED ekran başlı bir verici sipariş ederken, verici güç kaynağı 20VDC'den az olmamalıdır.
4Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
5Flüor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halkaları seçilmelidir.
6. Varsayılan kablo uzunluğu 1.5m'dir ve seçilecek üç malzeme türü vardır. Özel talimatlar yoksa, polietilen kablo malzemeleri kullanılabilir.Farklı bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
7. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
| Sipariş Rehberi |
| BP15X |
Analog basınç verici |
| |
Kod |

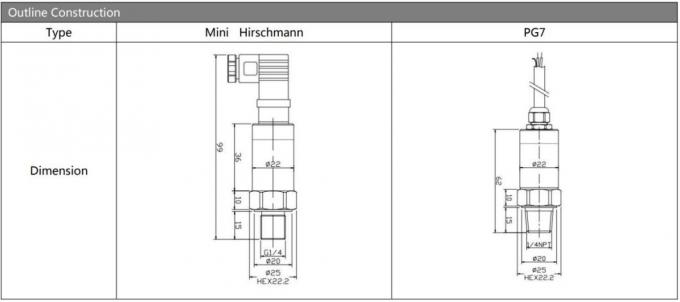

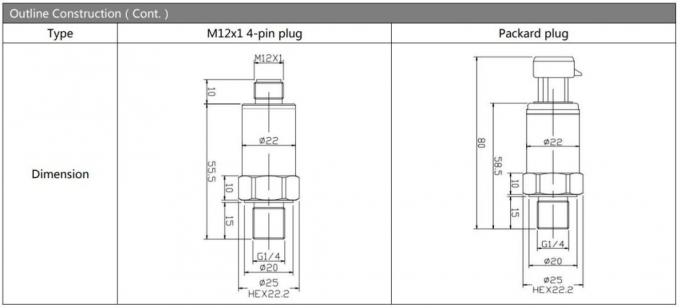

Çizelge İnşaatı |
| 5 |
Packard fişleri |
6 |
Kapalı Doğrudan Çıkış Kablosu 1,5 metre |
| 7 |
Mini Hirschmann Bağlantısı |
8 |
Büyük Hirschmann Bağlantısı |
| |
Ölçüm aralığı |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
veya MPa |
X: Gerçek ölçüm aralığını gösterir |
| |
Kod |
Güç kaynağı |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Diğerleri |
| |
Kod |
Çıkış sinyali |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Kod |
Basınç Bağlantısı |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Diğerleri ((¢50.4 Flanş) |
| |
Kod |
Elektrik bağlantısı |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kablo Kapalı Çıkış 1,5 metre |
| B4 |
Diğerleri |
| |
Kod |
Basınç Tipi |
| G |
Basınç ölçümü |
| A |
Mutlak Baskı |
| S |
Sıfırlanmış referans basıncı |
