Model NO.: | BP156 | Ev materyalleri: | 304S.S veya 316L |
---|---|---|---|
Basınç tipi: | Ölçüm basıncı, mutlak basınç, mühürlü basınç | Ticari marka: | HT sensörü |
Kaynağı: | Baoji Çin | HS kodu: | 9026201090 |
ölçüm ortamı: | Sıvı, Gaz, Petrol | Doğruluk derecesi: | ≤ 0,5% F.S. |
Basınç aralığı: | 0kpa~10kpa...20MPa | Ip derecesi: | IP65 |
Vurgulamak: | Hava kompresörleri basınç verici,BP156 Basınç Göndericisi,Soğutma ekipmanı basınç verici |

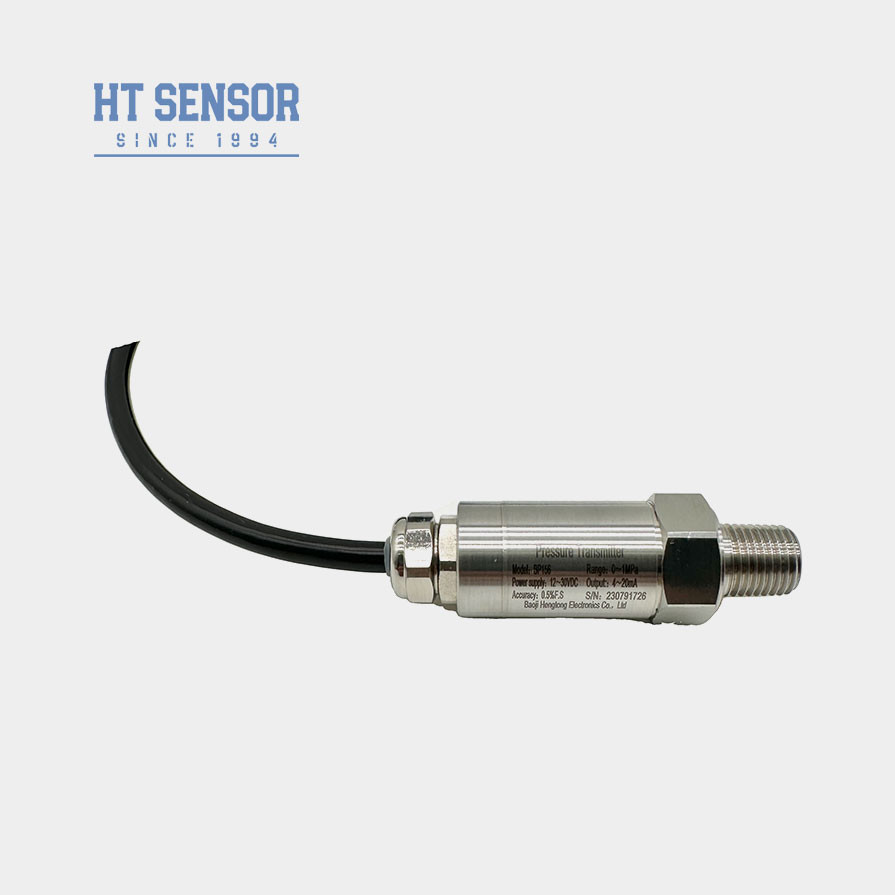

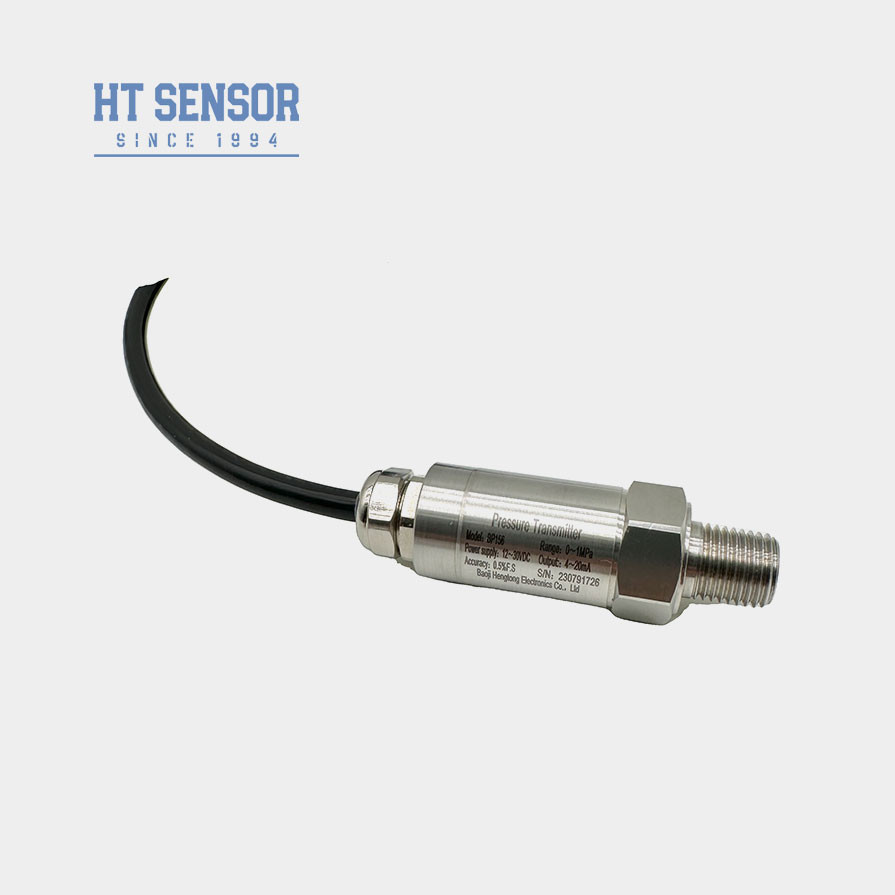

BP156 Basınç Göndericisi
Basınç verici sensörünün giriş:
BP156 basınç verici, maliyetli ürünler geliştirmek için hava kompresörü ve soğutma ekipmanları için tasarlanmıştır.En son teknolojiyi entegre ediyor ve şirketimiz tarafından geliştirilen yüksek performanslı PCB emisyon devresine sahip.Her ürün, bağımsız bir denetim raporu ile titiz bir şekilde yaşlanır ve test edilir.
Ürün Özellikleribasınç verici sensörü:
1Geniş ölçüm aralığı, paslanmaz çelik yapısı, çeşitli basınç arayüz şekilleri
2Kompakt ve hafif tasarım
Başvurularbasınç verici sensörü:
1- 316L paslanmaz çelik ile korozif olmayan gazların ve sıvıların basınç ölçümü
2Denizcilik ve havacılık endüstrilerinde uygulanır
3Petrol, kimyasal, metalürji, enerji üretimi ve hidroloji gibi endüstriyel yerleşik süreçlerde kullanılır.
4Hidrolik ve pnevmatik kontrol sistemlerinde kullanılır.
Basınç verici sensörünün performans parametreleri: | |
Ölçüm aralığı | 0kPa ~ 10kPa...20MPa |
Basınç Tipi | Ölçüm basıncı, mutlak basınç, mühürlü basınç |
Aşırı yük | İsimlendirilmiş aralığın ≤ 1,5 katı |
Doğruluk @ 25oC | ±0,25% (Tipik) ±0,5% (Maximum) |
Tekrarlanabilirlik ve Isterez | 0.02% F.S. (Tip) 0.05% F.S. (Max.) |
Uzun vadeli istikrar | ± 0,1% F.S./Yıl (Tipik) ± 0,2% F.S./Yıl (En fazla) |
Sıfır Noktası Sıcaklığı Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Tam Ölçekli Sıcaklık Değişimi | ±0,02% F.S/oC ((≤100KPa) ±0,01% F.S/oC ((>100KPa) |
Frekans Cevabı | 2.4Khz |
Karşılama sıcaklığı | 0-70oC ((≤10mpa, özelleştirilebilir) |
Çalışma sıcaklığı | -20oC~80oC |
Depolama sıcaklığı | -40oC~120oC |
titreşim | 10g,55Hz ~ 2kHz |
Konut malzemeleri | 304316L |
Diyafram malzemesi | 316L |
İzolasyon Direnci | 100MΩ 100VDC |
Koruma derecesi | IP65 |
Ağırlık | ~ 0,25 kg |
Çıkış sinyali | Güçlendirme Voltajı | Çıktı Türü |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 tel |
0~10/20mA | 3 tel |
|
0/1~5V | ||
0/1~10V | ||
0.5~4.5V | 5VDC |
Seçim Örnekleri |
Sipariş ipuçları |
1Ürünü seçerken, lütfen test ortamının ürünün temas kısmıyla uyumlu olduğundan emin olun.
2Sipariş verirken, lütfen patlama geçirmez ürünlerin dijital ekran başlıklarını içermediğini unutmayın.
3Ürünün güvenilir çalışmasını sağlamak için, sitede yıldırım koruma cihazları kurmanız ve ürünün ve güç kaynağının güvenilir bir şekilde topraklandığından emin olmanız önerilir.
4Flüor kauçuk O halkalarının nominal çalışma sıcaklık aralığı -20 °C ~ 250 °C'dir. Ürünün çalışma sıcaklığı -20 °C'den düşük olduğunda, EPDM O tipi mühürleme halkaları seçilmelidir.
5Basınç verici kablosu polivinil klorürdür, sıvı seviyesindeki kablonun varsayılan uzunluğu 1.5 m'dir ve seçilecek üç malzeme vardır.Polyethylene kablo malzemeleri kullanılabilir.Başka bir kablo malzemesine ihtiyacınız varsa, lütfen sipariş formunda belirtin.
6. Güçlü titreşim, anlık darbe kuvveti, güçlü elektromanyetik veya RF müdahalesi gibi özel gereksinimler durumunda, lütfen bize bildirin ve siparişte belirtin.
Basınç verici sensörünün sipariş rehberi | |||||||||
BP15X | Analog basınç verici | ||||||||
Kod | Çizelge İnşaatı | ||||||||
5 | Packard fişleri | 6 | Kapalı Doğrudan Çıkış Kablosu 1,5 metre | ||||||
7 | Mini Hirschmann Bağlantısı | 8 | Büyük Hirschmann Bağlantısı | ||||||
Ölçüm aralığı | 0kPa ~ 10kPa...5MPa | ||||||||
(0-X) Kpa veya MPa |
X: Gerçek ölçüm aralığını gösterir | ||||||||
Kod | Güç kaynağı | ||||||||
D1 | 24VDC | ||||||||
D2 | 5VDC | ||||||||
D3 | Diğerleri | ||||||||
Kod | Çıkış sinyali | ||||||||
S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
S2 | 1~5VDC | S6 | 0~10VDC | ||||||
S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
S4 | 0~10mADC | ||||||||
Kod | Basınç Bağlantısı | ||||||||
J1 | M20×1.5 | ||||||||
J2 | G1/2 | ||||||||
J3 | G1/4 | ||||||||
J4 | 7/16-20UNF | ||||||||
J5 | Diğerleri ((¢50.4 Flanş) | ||||||||
Kod | Elektrik bağlantısı | ||||||||
B1 | Hirschmann | ||||||||
B2 | PG7 | ||||||||
B3 | Kablo Kapalı Çıkış 1,5 metre | ||||||||
B4 | Diğerleri | ||||||||
Kod | Basınç Tipi | ||||||||
G | Basınç ölçümü | ||||||||
A | Mutlak Baskı | ||||||||
S | Sıfırlanmış referans basıncı |
