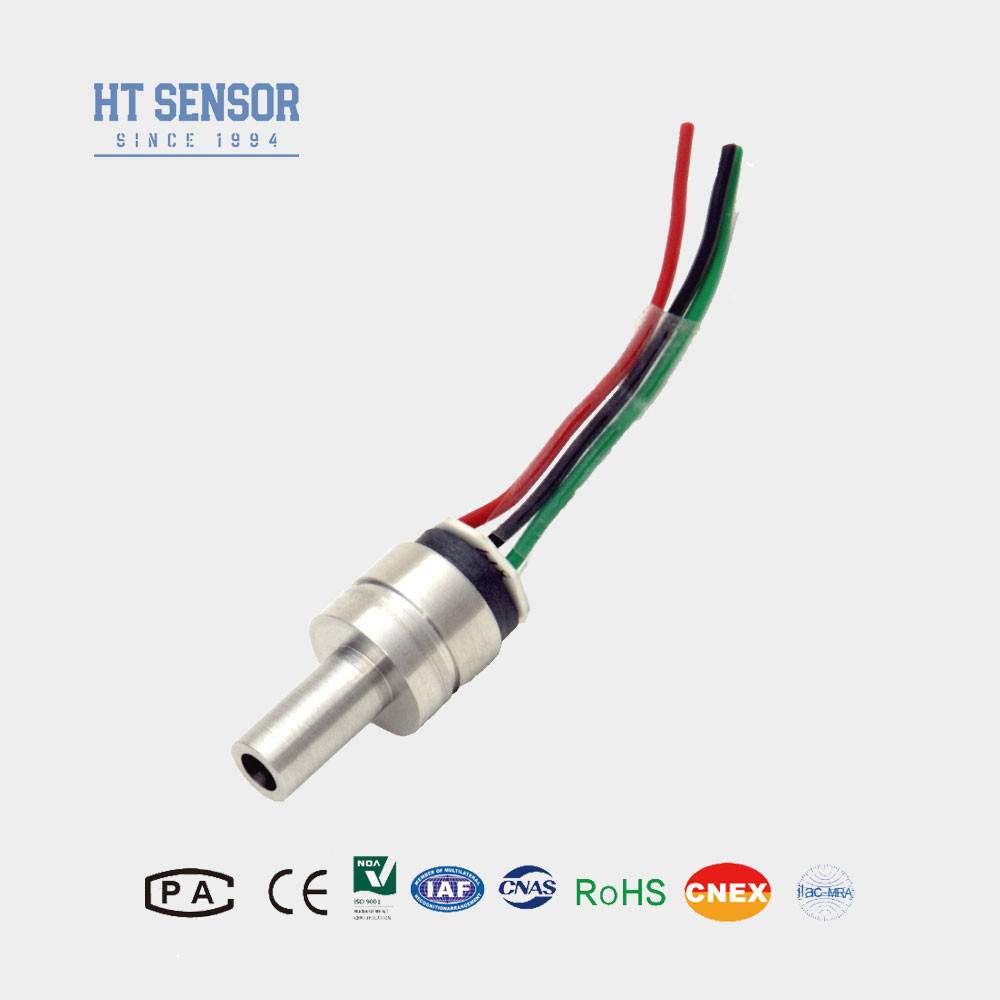

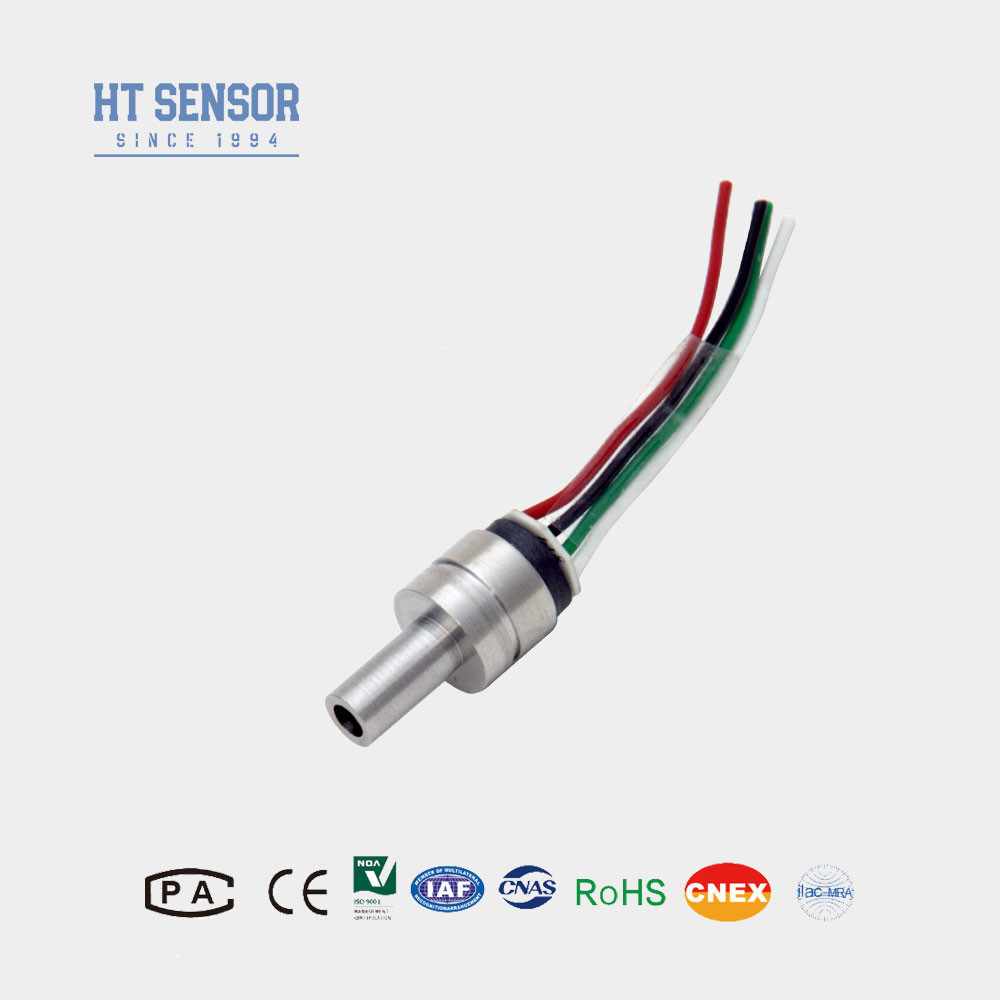

HT13 Korosif olmayan gaz ve sıvı basıncı ölçümü için silikon basınç sensörü
Ürün Detayları
| Model NO.: | HT13 | Kablo tipi: | Dört Telli |
|---|---|---|---|
| Ölçüm ortamı: | Hava ve sıvı | Dia: | 13 mm |
| Tip: | HT13 silikon Basınç Sensörü | Çıkış sinyali tipi: | mv sinyali Analog Tip |
| Malzeme: | 316L paslanmaz çelik | Özelleştirme: | mevcut |
| Vurgulamak |
Sıvı silikon basınç sensörü,HT13 Silikon Basınç Sensörü,Korosif olmayan gaz silikon basınç sensörü |
||
Ürün Açıklaması
HT13 Korosif olmayan gaz ve sıvı basıncı ölçümü için silikon basınç sensörü
HT13 Silikon Piyezoresistif Basınç Sensörü
Silikon basınç sensörünün tanıtımı:
HT13 silikon basınç algılayıcısı, en son tasarımı olan yağla doldurulmuş difüzyon silikon basınç algılayıcısıdır. Yüksek basınç etkisi 100,000 kat kötü değil ve müdahale / erozyona / dondurma / etkiye karşı,yüksek doğruluk ve istikrarTüm paslanmaz çelik ile endüktif basınç filmi basınç tepkisi daha hızlı ve daha hassastır.En önemli şey sensör.316 paslanmaz çelik, yüksek hassasiyetli CNC, ithalat mühürü.
Ürün Özelliklerisilikon basınç sensörü:
- Gelişmiş teknolojiyi kullanıyor ve 316L paslanmaz çelik içinde kapsamlı.konut
- Geniş ölçüm aralığı 0 ~ 350KPa ~ 60MpaS
- Yüksek güvenilirlik ve mükemmel kararlılık
- Seçim için mevcut çeşitli iplikli arayüzler
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Kompakt tasarım, sınırlı alana uygun uygulamalar için ideal
- Basınç izleme ve kontrolü için süreç kontrol sistemlerinde kullanılır
- Basınç ölçümü için soğutma sistemlerinde ve hava kompresörlerinde yaygın olarak kullanılır
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı:3KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplama Kovar iğneleri veya 100 mm yüksek sıcaklıklı teller
| Performans parametrelerisilikon basınç sensörü: | ||||
| Ölçüm aralığı | Ölçüm (G) | 350KPa,1000KPa,2000Kpa | ||
| Mutlak ((A) | 350KPaA, 700KPaA,1000KPaA,2000KPaA | |||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | |||
| Tip | En fazla. | Birim | ||
| Doğruluk | ±0.15 | ±0.3 | % F.S | |
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | |
| Histeriz | 0.05 | 0.1 | % F.S | |
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | |
| Tam ölçekli çıkış | 100±10 | 100±30 | mV | |
| Sıfır Offset Temp. Drift | ±0.5 | ± 1 | % F.S | |
| Tam ölçekli sıcaklık. | ±0.5 | ± 1 | % F.S | |
| Karşılıklı geçici. | 0 ~ 70 | oC | ||
| Çalışma sıcaklığı | -20~80 | oC | ||
| Depolama sıcaklığı | -40~125 | oC | ||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 80MPa arasındaki en küçük değeri alın. | |||
| Patlama Basıncı | Tam ölçekten 5 kat. | |||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | ||
| Diyafram malzemesi | 316L | |||
| İzolasyon Direnci | ≥200MΩ 100VDC | |||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | |||
| Şok | 100 g, 11 ms | |||
| Yanıt Zamanı | ≤1ms | |||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | |||
| Doldurma Aracı | Silikon Yağı | |||
| Ağırlık | Yaklaşık 15 gram | |||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | ||||
| Çizelge İnşaatı | |
| tip 1 | |
| tip2 | |
| Elektrik bağlantısı ve telafi |
|
| Seçim Örnekleri |
| Sipariş ipuçları |
İhtiyaç duyulan hava sıkılık
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diafragması ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
