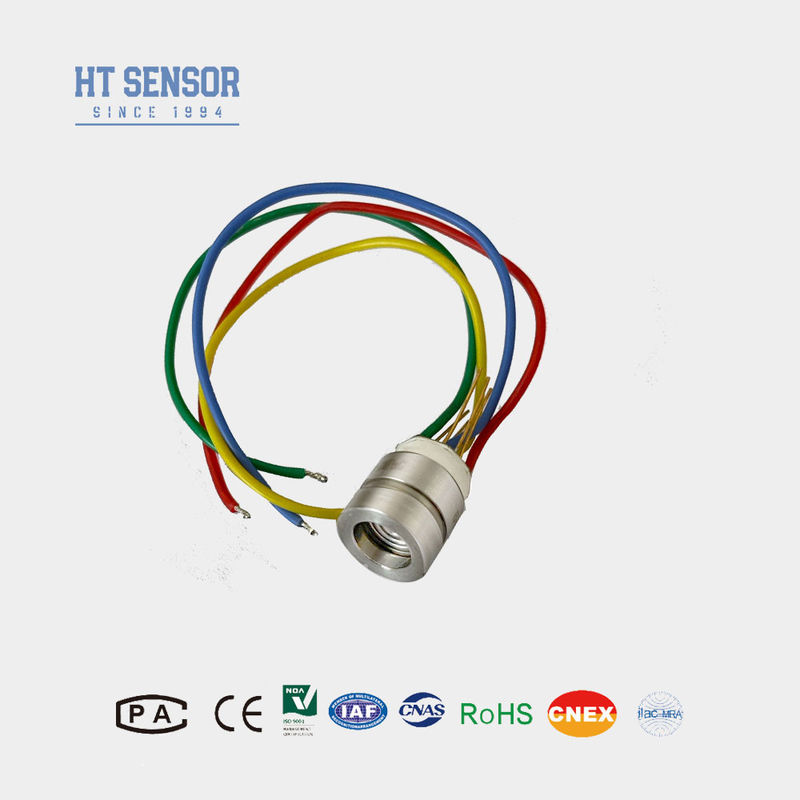

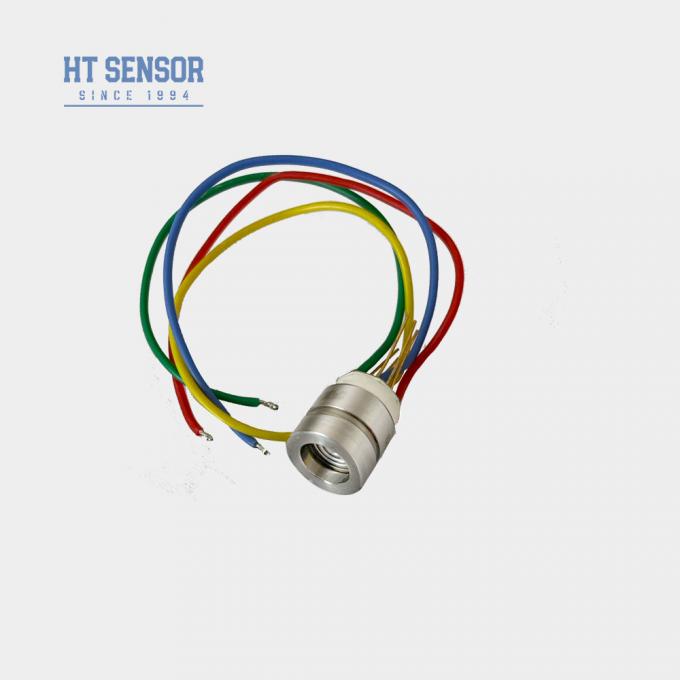

HT13V Korosif olmayan gaz ve sıvı basıncı ölçümü için mini silikon basınç sensörü
Product Details
| Model no.: | HT13V | Kablo tipi: | Dört Telli |
|---|---|---|---|
| Menzil: | 0-350kpa~35mpa | Tedarik: | 5-10VDC |
| Anahtar Kelimeler: | Mini Sensör | Taşıma paketi: | Karton |
| Ticari marka: | HENGTONG | Köken: | Baoji Çin |
| Çıkış sinyali tipi: | Analog Tip mv sinyali | Malzeme: | paslanmaz çelik |
| Vurgulamak |
HT13V Mini Silikon Basınç Sensörü,Korosif olmayan silikon basınç sensörü,Sıvı silikon basınç algılayıcı 5-10VDC |
||
Product Description
HT13V Korosif olmayan gaz ve sıvı basıncı ölçümü için mini silikon basınç sensörü

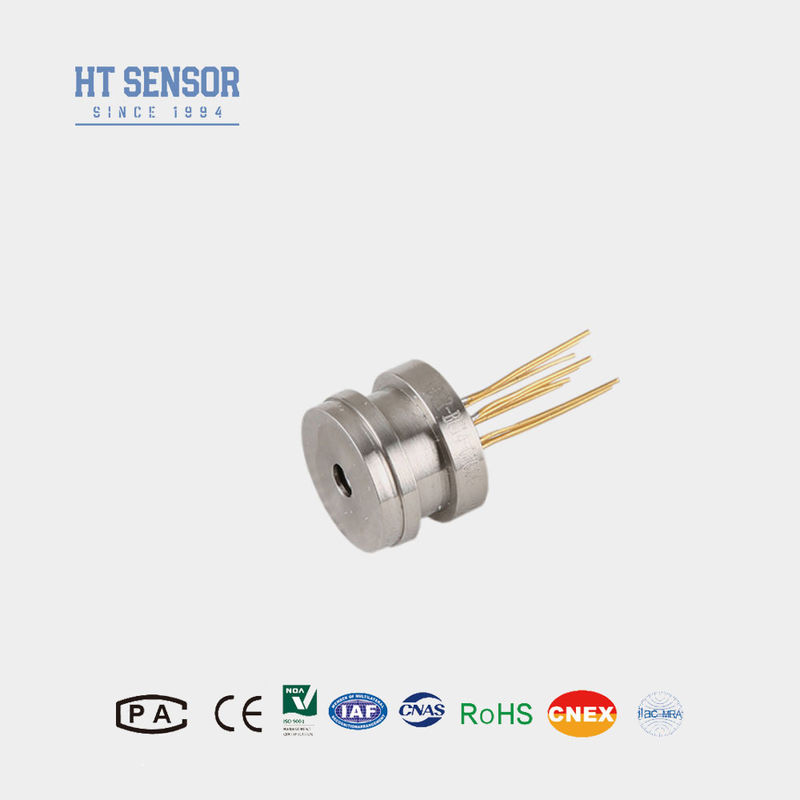

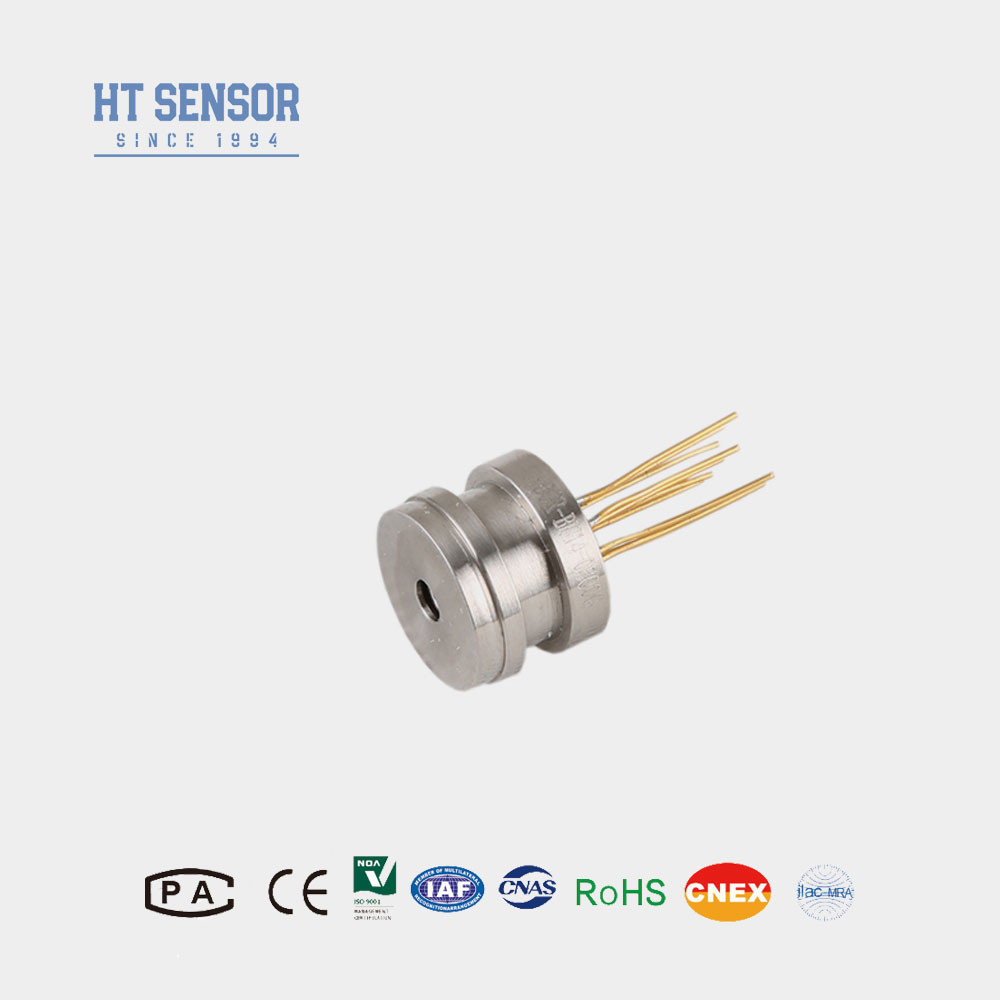

HT13V Silikon Piezoresistive Basınç Algılayıcı
Mini silikon basınç algılayıcısı:
HT13V, uluslararası gelişmiş yüksek istikrarlı, yüksek hassaslıklı silikon basınç çipine sahip bir silikon basınç sensörüdür.Diyafram kaynakları, yüksek vakumlu yağ enjeksiyonu, basınç döngüsü stres hafifletme, yüksek sıcaklıkta yaşlanma, sıcaklık telafi ve diğer işlemler, ürün istikrarı mükemmel, mükemmel performans.
Genel boyut, kullanıcının genel boyutunun tasarım gereksinimlerini karşılamak için minyatürleştirilmiştir. 316L paslanmaz çelik, NBR veya floropren uyumlu ortamlar için basınç algılama.
Ürün ÖzellikleriMini silikon basınç sensörü:
- Gelişmiş teknolojiyi kullanıyor ve 316L paslanmaz çelik içinde kapsamlı.konut
- Geniş ölçüm aralığı 0 ~ 350KPa ~ 60MpaS
- Yüksek güvenilirlik ve mükemmel kararlılık
- Sabit gerilim kaynağı
BaşvurularMini silikon basınç sensörü:
- 316L ile korozif olmayan gaz ve sıvı basıncını ölçmek için uygundurpaslanmaz çelik uyumluluğu
- Kompakt tasarım, sınırlı alana uygun uygulamalar için ideal
- Basınç izleme ve kontrolü için süreç kontrol sistemlerinde kullanılır
- Basınç ölçümü için soğutma sistemlerinde ve hava kompresörlerinde yaygın olarak kullanılır
Elektrik performansıMini silikon basınç sensörü:
- Güç kaynağı: ≤10VDC (5-10VDC)
- Ortak Mod Çıkış Voltajı: Girişin %50'si (tipik)
- Girdi impedansı:4KΩ~20KΩ
- Çıkış impedansı:2.5KΩ~6KΩ
- Elektrik Bağlantısı: 100mm yüksek sıcaklıklı tel, kurdele kablosu
| Performans parametreleriMini silikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | ||||
| Tip | En fazla. | Birim | |||
| Doğrusal olmayanlık | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 80MPa arasındaki en küçük değeri alın. | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~15g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 10V @ 25oC | |||||
| Çizelge İnşaatıMini silikon basınç sensörü | |

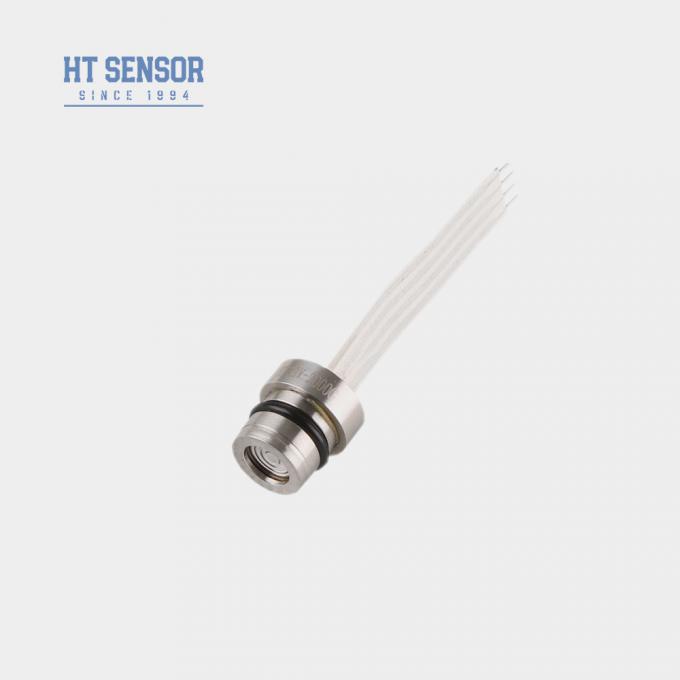

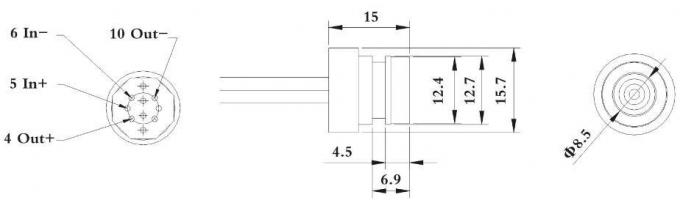

| tip 1 | |

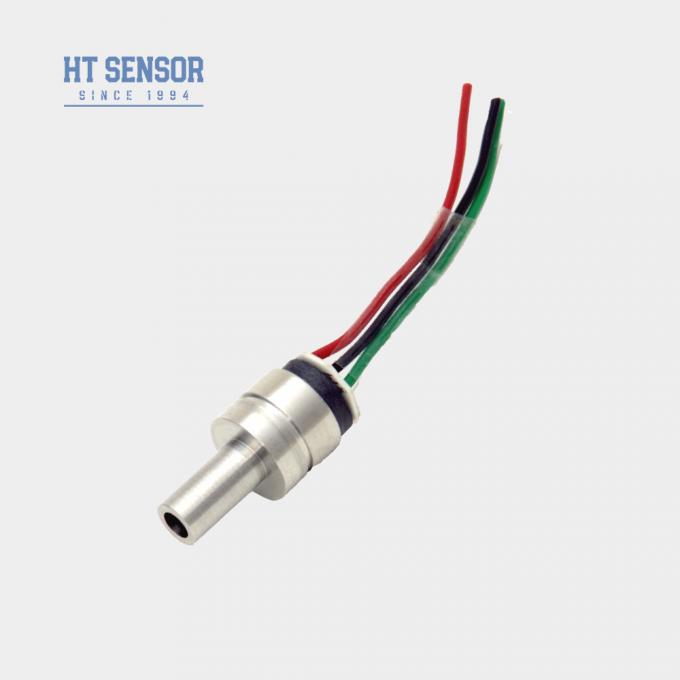

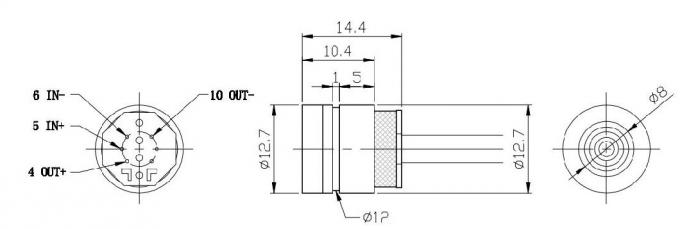

| tip2 | |

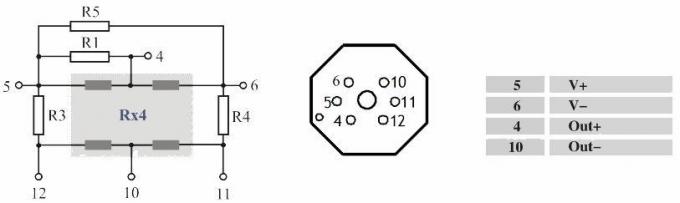

| Elektrik bağlantısı ve telafi |
|

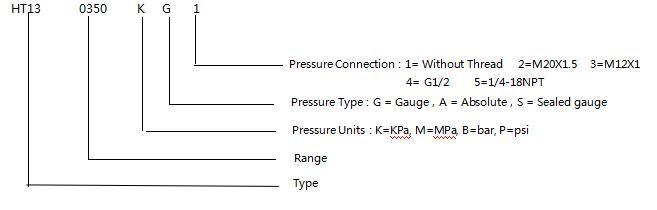

| Seçim Örnekleri |
| Sipariş ipuçları |
İhtiyaç duyulan hava sıkılık
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diafragması ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
| Şirket |
