HT30 Silikon Basınç Algılayıcı Çekirdek Farklı Müşteri Gereksinimleri İçin Özelleştirilebilir Yağ Seviyesi Algılayıcı
Product Details
| Model NO.: | HT30 | Konu türü: | OEM |
|---|---|---|---|
| Kablo tipi: | Dört Telli | Ölçüm Ortamı: | Gaz ve Sıvı |
| Menzil: | 0-10kpa~20mpa | Güç: | 1.5mA |
| İplik: | G1/4 ve benzeri | Hs Kodu: | 9026209090 |
| Yetenek temini: | 50000 ADET / Yıl | Tip: | Piezodirençli Basınç Sensörü |
| İçin: | Dağınık Silikon Basınç Transmitteri | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | Paslanmaz çelik | Özelleştirme: | Mevcut | Özelleştirilmiş istek |
| Vurgulamak |
HT30 Silikon Basınç Sensörü,Özelleştirilebilir Silikon Basınç Algılayıcı,Farklı Müşteri Gereksinimleri Silikon Basınç Sensörü |
||
Product Description
HT30 Silikon Basınç Sensörü Farklı Müşteri Gereksinimleri için Özelleştirilebilir

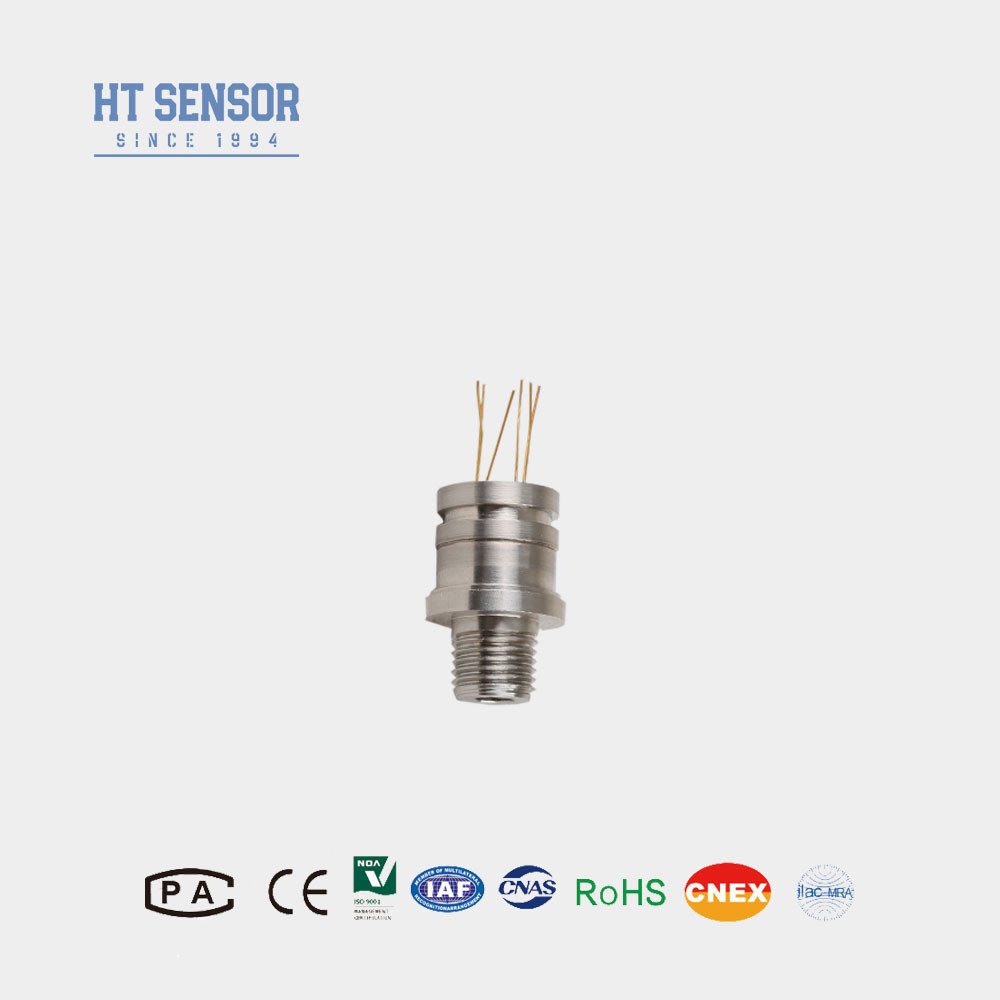

HT30 Silikon Piezoresistive Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
HT30 silikon piezoresistive basınç sensörü, yüksek düzeyde istikrarlı bir difüzyon silikondur.Difüzyonlu silikonun piyezoresistif etkisini kullanarak,Çekirdek standart bir kaynak ile bir araya getirilmiştir.iplik, ve O halka mühürleme kullanmaz, geniş bir yelpazede için uygun haleUygulamalar.
- Güç kaynağı: ≤2mA DC (tipik 1.5mA DC)
- Giriş impedansı:2.5KΩ~6KΩ
- Çıkış impedansı:2.5KΩ~6KΩ

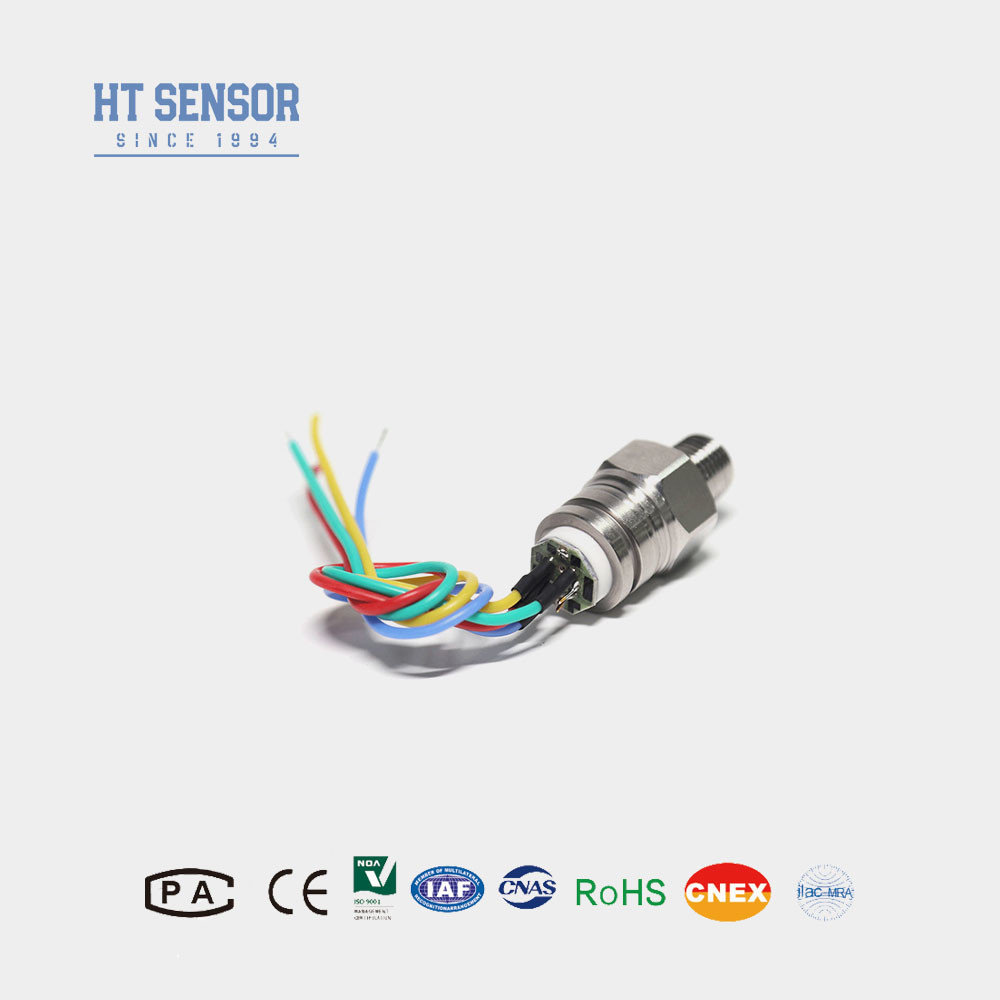

- Elektriksel Bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.
| Performans parametrelerisilikon basınç sensörü: | |||||
| Ölçüm aralığı | Ölçüm (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa. | |||
| Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Mühürlü ((S) | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Tip | En fazla. | Birim | |||
| Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
| Histeriz | 0.05 | 0.1 | % F.S | ||
| Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
| Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Çalışma sıcaklığı | -20~80 | oC | |||
| Depolama sıcaklığı | -40~125 | oC | |||
| İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçekten 5 kat. | ||||
| Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
| Diyafram malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreme | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100 g, 11 ms | ||||
| Yanıt Zamanı | ≤1ms | ||||
| O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
| Doldurma Aracı | Silikon Yağı | ||||
| Ağırlık | ~ 63 g | ||||
| Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C | |||||
| Çizelge İnşaatısilikon basınç sensörü | |

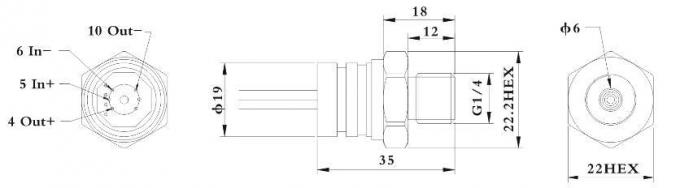

| Boyut |
|

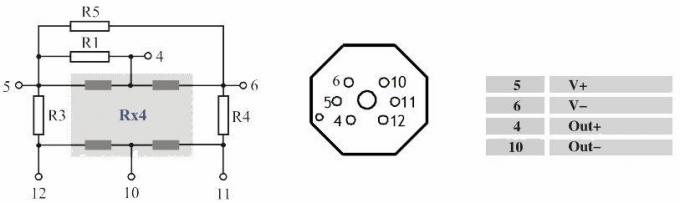

| Elektrik bağlantısı ve telafi |
|

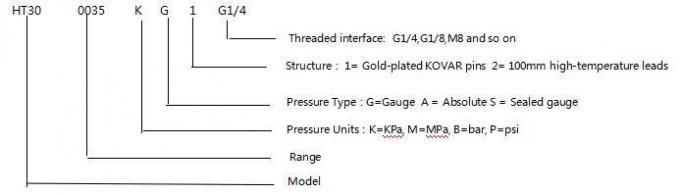

| Seçim Örnekleri |
Ürün Özelliklerisilikon basınç sensörü:
- Gelişmiş teknoloji ve 316L paslanmaz çelik koruma kullanıyor.Diyafram için titanyum ve Hastelloy gibi malzemeler
- Sıcaklık telafi ve sıfır noktası için kalın film devreleri kullanmakDüzeltme.
- Seçim için mevcut çoklu iplik arayüzleri
- Tek parça olarak kaynaklanmış, kompakt boyutlu ve yüksek güvenilirlik
| Sipariş ipuçları |
1Montajda, gerekli mühürlemeyi elde etmek için çekirdek boyutunun ve verici evinin koordinasyonuna dikkat edin.
2. Ev montaj süreci sırasında, dikey olarak hizalandığından emin olun ve dengeleme plakanın sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Eğer test edilen ortam çekirdek diyaframı ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Sensör diyaframına el veya keskin nesnelerle basmaktan kaçının, böylece diyaframın deformasyonu veya delinmesi ve çekirdeğin hasarı önlenir.
5Su, su buharı veya koroziv ortamların ölçüm çekirdeğinin negatif basınç odasına girmesini önlemek için ölçüm çekirdeğinin basınç kapısını atmosfere açık tutun.
6Eğer herhangi bir iğne değişirse, gerçek çekirdek tel üzerindeki etikete bakın.
