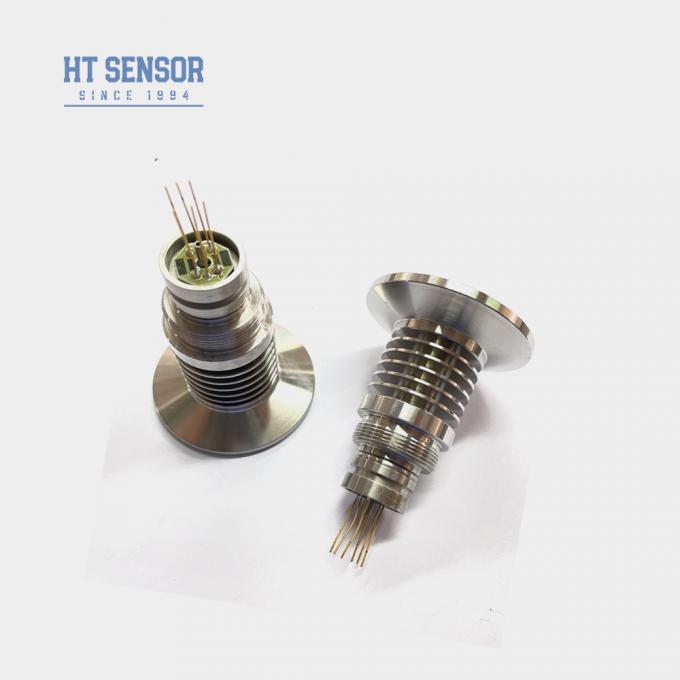

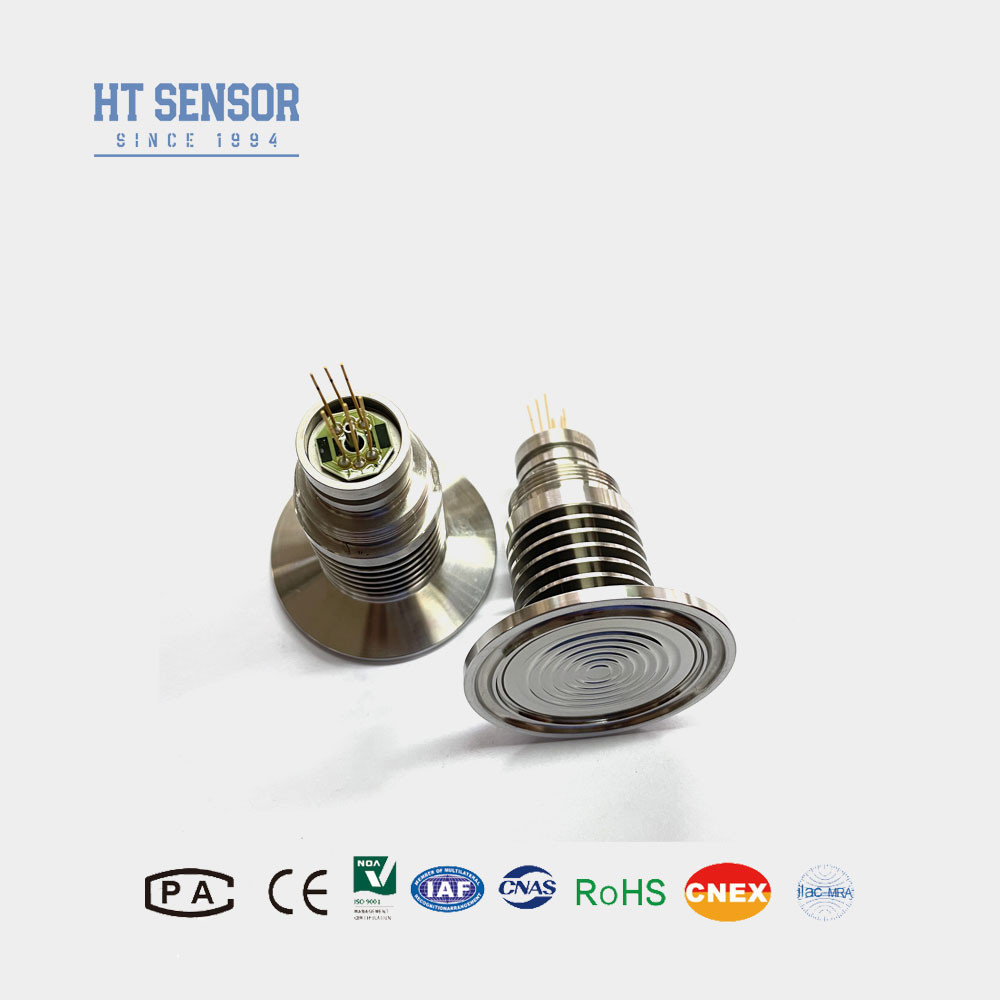

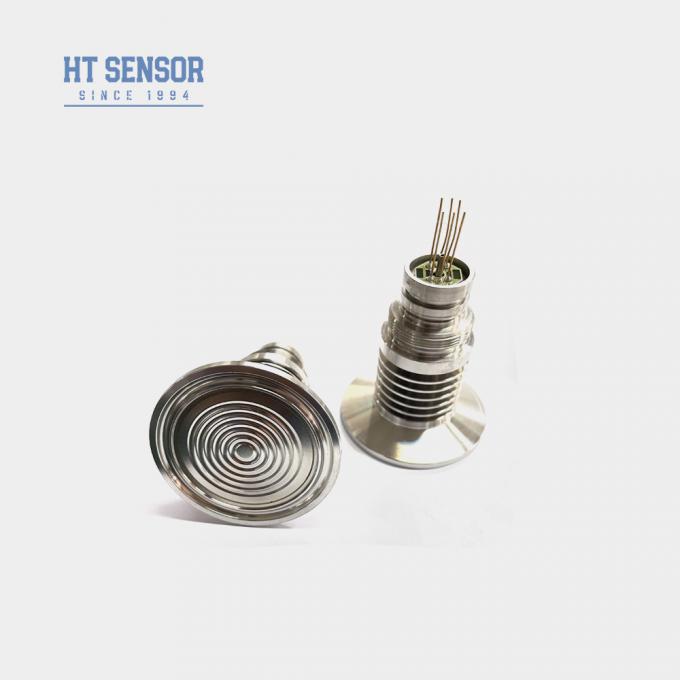

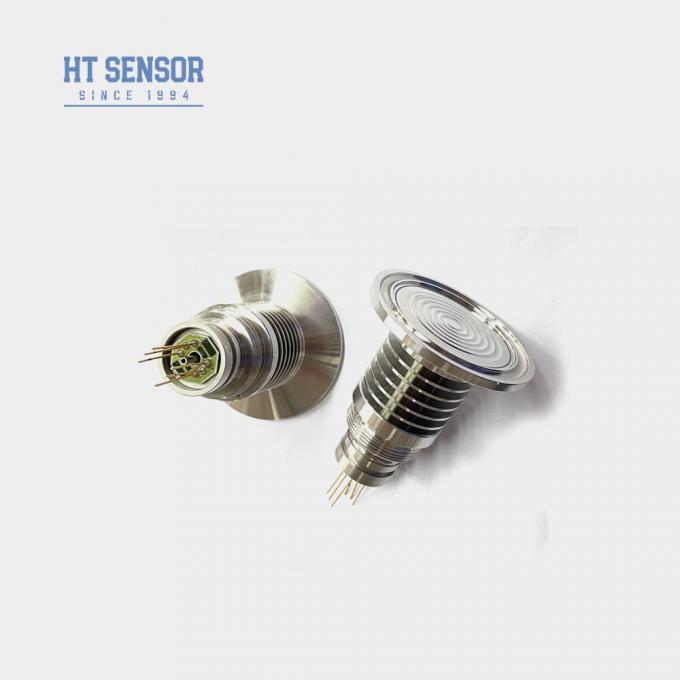

HT Sensör HT-IQT-B Yüksek sıcaklık ölçümü için difüzyon silikon basınç sensörü

Temel bilgi

Menşe yeri:	Baoji, Çin.
Marka adı:	HT SENSOR
Sertifika:	ISO9001
Model numarası:	HT-IQT-B

Min sipariş miktarı:	1
Fiyat:	negotiable
Ambalaj bilgileri:	Standart İhracat Paketi
Teslim süresi:	5-8 iş günü
Ödeme koşulları:	Western Union, L/C, T/T
Yetenek temini:	5000 adet/ay

En iyi fiyat Şimdi başvurun

Detay Bilgi

Model NO.:	HT-IQT-B	Aralık:	0-35kpa~3.5Mpa
Kablo tipi:	Altınla kaplanmış Kovar iğneleri	ölçüm ortamı:	AIR ve Sıvı su ve yağ
İplik:	50,4 mm	Çıkış:	mv sinyali
Güç:	1.5mA	Türü:	Yayılmış Silikon Basınç Algılayıcı
Çıkış sinyali tipi:	Analog	Malzeme:	316L Paslanmaz Çelik
Vurgulamak:	Yayılmış Silikon Basınç Algılayıcı , Yüksek sıcaklıklı silikon basınç sensörü , HT-IQT-B Silikon Basınç Sensörü

Ürün Açıklaması

HT Sensör HT-IQT-B Yüksek sıcaklık ölçümü için difüzyon silikon basınç sensörü

HT-IQT-BPiezoresistifSilikon Basınç Sensörü

Yayılmış silikon basınç sensörünün tanıtımı:

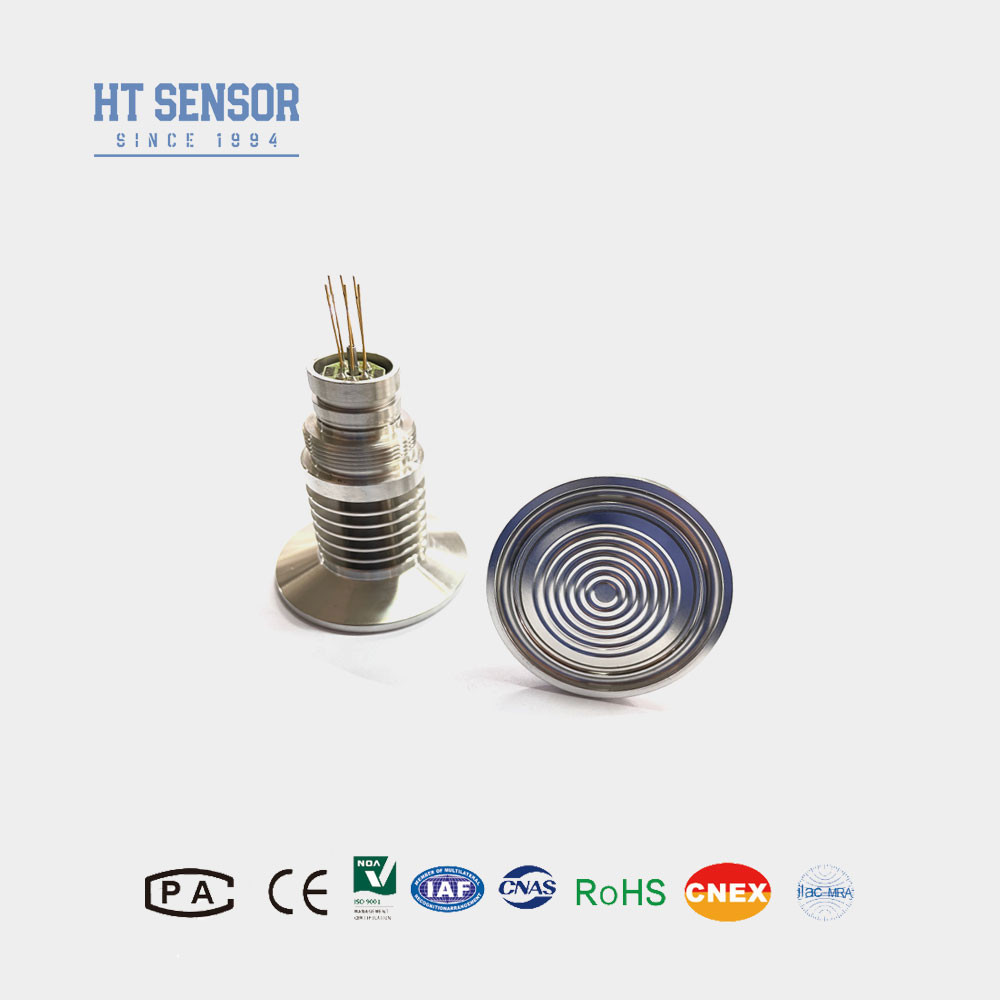

HT - IQT - B silikon basınç sensörü, bir tür gömülü diyafragmadır. Basınç, paslanmaz çelik diyafragma ve mühürlenmiş silikon yağı ile hassas çipe aktarılmıştır.Sensör çipi basıncı algılanan bir millivolt elektrik sinyaline dönüştürürBu nedenle, ölçülen ortamın basınç değerini sezgisel olarak gözlemleyebiliriz.Yüksek sıcaklıklı orta ölçüm etkisi iyidir.Çıplak düz diyafragma temizlenmesi kolaydır ve viskoz ortamların ölçümünde iyi bir etkiye sahiptir.Gıda, sağlık ve diğer endüstrilerde uygulanır.

HT Sensör HT-IQT-B Yüksek sıcaklık ölçümü için difüzyon silikon basınç sensörü 0

HT Sensör HT-IQT-B Yüksek sıcaklık ölçümü için difüzyon silikon basınç sensörü 1

HT Sensör HT-IQT-B Yüksek sıcaklık ölçümü için difüzyon silikon basınç sensörü 2

Elektrik performansıDifüzyon silikon basınç sensörü:

Güç kaynağı: ≤2mA DC (0,4-1,5mA DC).
Giriş impedansı: 2.5KΩ~6KΩ.
Çıkış Impedansı: 2.5KΩ~6KΩ.
Elektriksel bağlantı: Altın kaplama Kovar iğne veya 100 mm yüksek sıcaklıklı teller.

Performans parametreleriDifüzyon silikon basınç sensörü:
Ölçüm aralığı		Ölçüm (G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa.
		Mutlak ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Mühürlü ((S)	3500KPaS
		Tip		En fazla.	Birim
Doğruluk dışı		±0.15		±0.3	% F.S
Tekrarlanabilirlik		0.05		0.1	% F.S
Histeriz		0.05		0.1	% F.S
Sıfır Offset Çıktısı		0±1		0±2	mV
Tam ölçekli çıkış	≤20KPa	50±10		50±30	mV
	≥35kPa	100±10		100±30	mV
Sıfır Offset Temp. Drift	≤20KPa	± 1		±2	% F.S
	≥35kPa	±0.5		± 1	% F.S
Tam ölçekli sıcaklık.	≤20KPa	± 1		±2	% F.S
	≥35kPa	±0.5		± 1	% F.S
Karşılıklı geçici.	≤20KPa	0 ~ 50			oC
	≥35kPa	0 ~ 70			oC
Çalışma sıcaklığı		-20~80			oC
Depolama sıcaklığı		-40~125			oC
Patlama Basıncı		Tam ölçekten 5 kat.
Uzun vadeli istikrar		0.2 %			F.S/Yıl
Diyafram malzemesi		316L
İzolasyon Direnci		≥200MΩ 100VDC
Şok		100 g, 11 ms
Yanıt Zamanı		≤1ms
O-ring mühürü		Nitril kauçuk veya Fluoro kauçuk
Doldurma Aracı		Silikon Yağı
Ağırlık		~220g
Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C

Çizelge İnşaatı

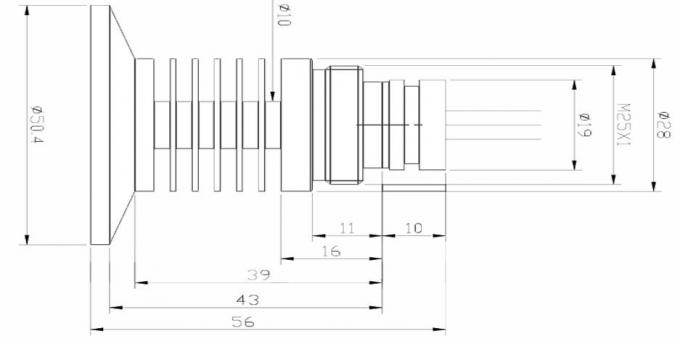

Boyut

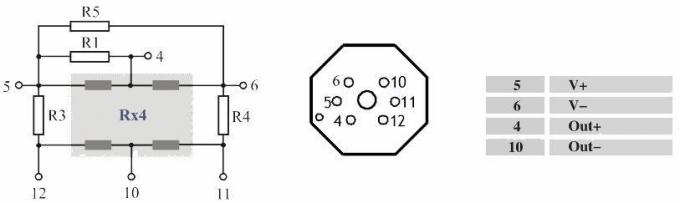

Elektrik bağlantısı ve telafi

HT Sensör HT-IQT-B Yüksek sıcaklık ölçümü için difüzyon silikon basınç sensörü 4

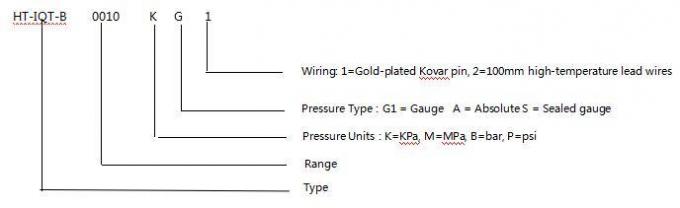

Seçim Örnekleri

HT Sensör HT-IQT-B Yüksek sıcaklık ölçümü için difüzyon silikon basınç sensörü 5

Sipariş ipuçları

1Çekirdek boyutu ve iletici ev arasında uyum için dikkat edin montaj sırasındaGerekli hava geçirmezliği.
2. Evin montajı sırasında dikey olarak hizalandığından emin olun ve dengeleme levhasının sıkışmasını veya hasar görmesini önlemek için eşit basınç uygulayın.
3Ölçülen ortam çekirdek diyafram ve koruma malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
4- Deneyici diyaframına ellerle veya keskin nesnelerle basmaktan kaçının.
5Basınç ölçer çekirdeğinin basınç kapısını atmosfere açık tutun ve çekirdeğin negatif basınç odasına suyun, su buharının veya koroziv ortamların girmesini önleyin.
6. Pin iletkilerinde herhangi bir değişiklik varsa, referans için gerçek çekirdeğin üzerindeki etiketi takip edin.
