Dökme diyafram yapısı Silikon basınç sensörü kolay temizlik ve yüksek güvenilirlik seviyesi sensör hücresi
Product Details
| Model NO.: | HT24 | İplik: | G1/2 M20*1,5 1/2NPT |
|---|---|---|---|
| Ölçüm Ortamı: | Gaz ve Sıvı | Menzil: | 0-10kpa~20mpa |
| Güç: | 1.5mA | Ticari marka: | HENGTONG |
| Menşei: | Baoji, Çin. | Tip: | Piezorezistif Yıkama Basınç Sensörü |
| İçin: | Akış basıncı verici | Çıkış sinyali tipi: | Analog Tip |
| Malzeme: | 316L paslanmaz çelik | Özelleştirme: | OEM |
| Vurgulamak |
Yüksek Güvenilirlik Silikon Basınç Sensörü,Flaş Diyafragma Yapısı Silikon Basınç Algılayıcı,Kolay Temizleme Silikon Basınç Sensörü |
||
Product Description
Kolay Temizlik ve Yüksek Güvenilirlik için Düz Diyafram Yapılı Silikon Basınç Sensörü

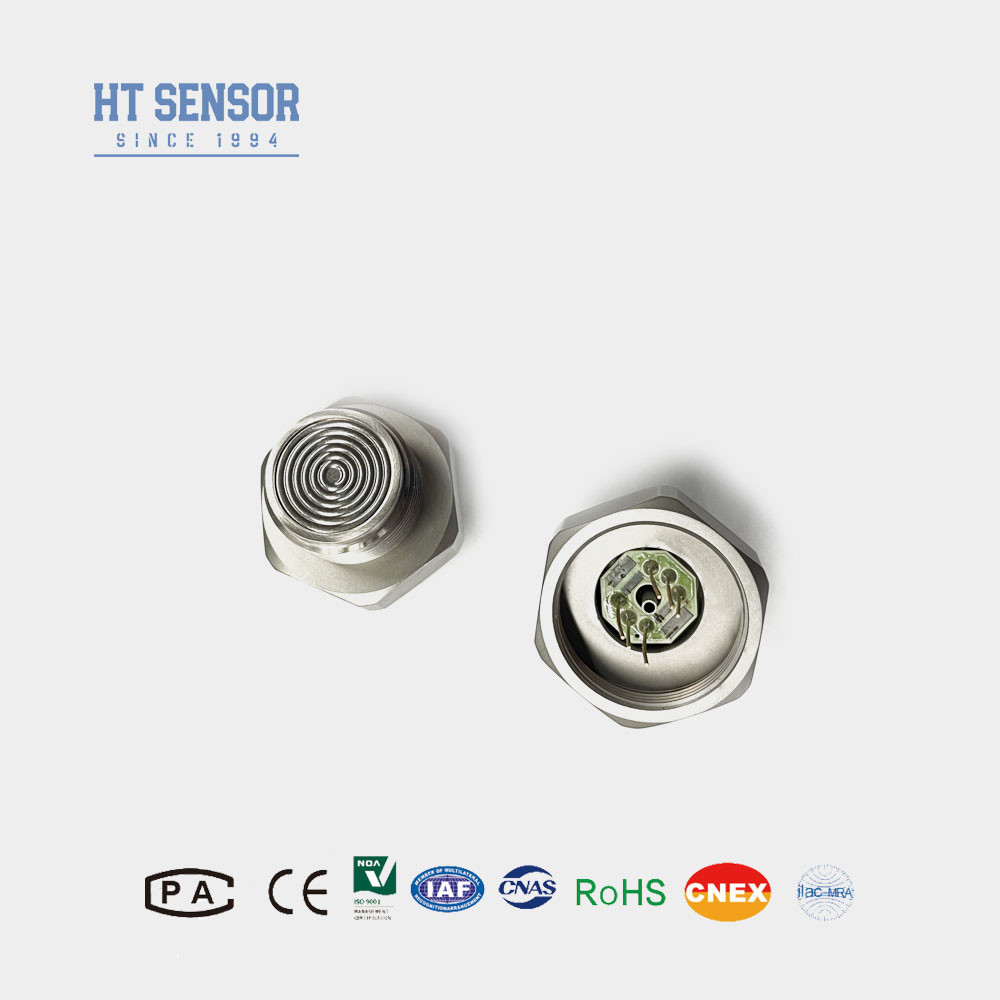

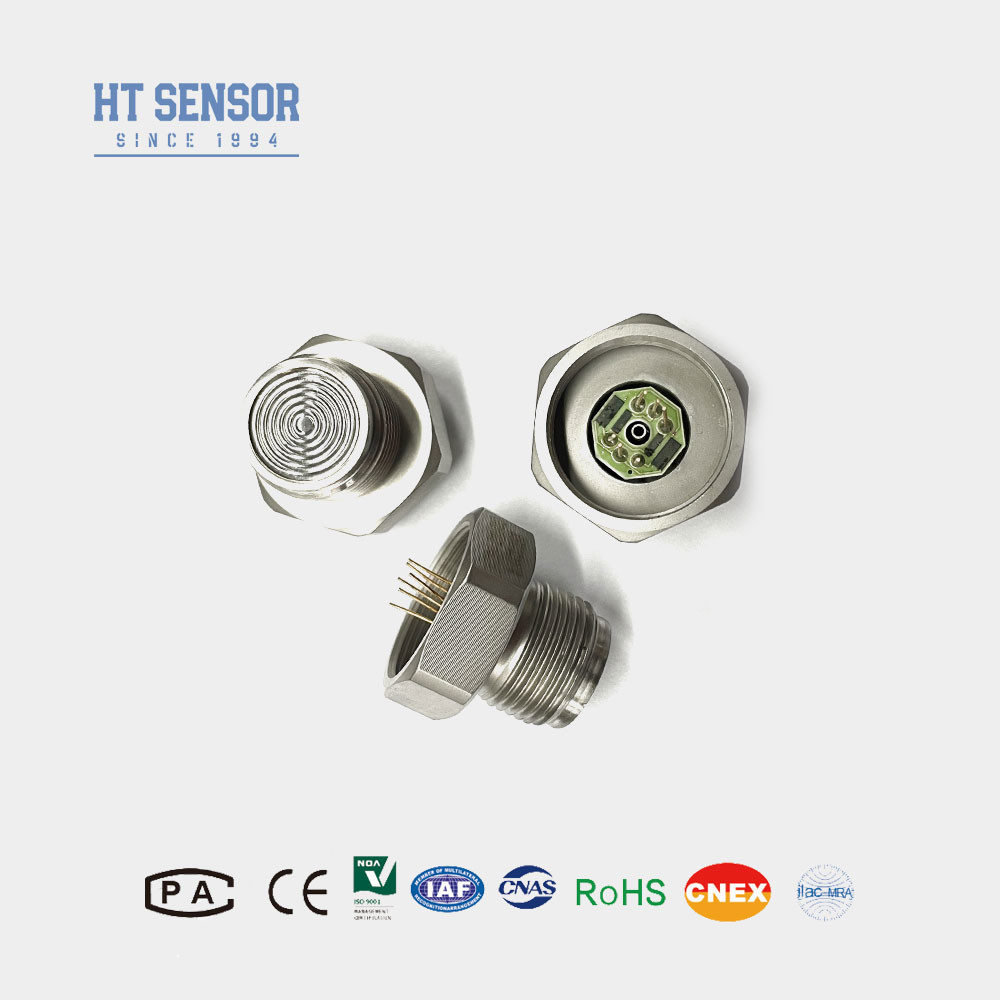

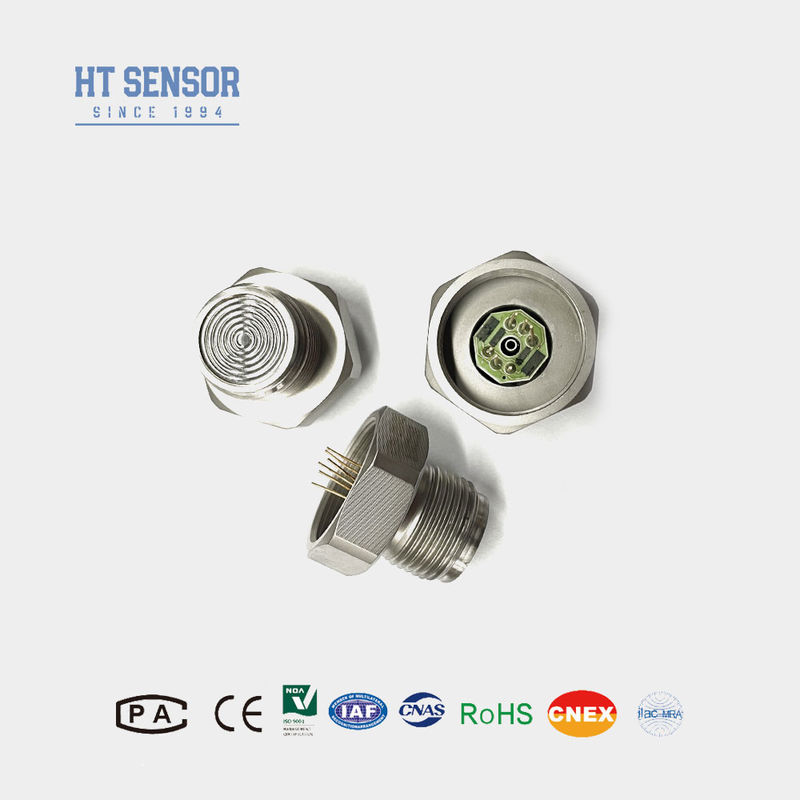

HT24 Silikon Piezorezistif Basınç Sensörü
Düz diyafram silikon basınç sensörünün tanıtımı:
HT24, yüksek kararlılığa sahip difüzyonlu silikon çipe sahip bir düz diyafram basınç sensörüdür. Hassas çip doğrudan ölçülen ortamla temas etmez. Basınç, paslanmaz çelik diyafram ve sızdırmazlık silikon yağı aracılığıyla hassas çipe aktarılır. Bu ürün, iplikli düz bir diyafram yapısıdır, G1/2 M20* 1.5 1/2NPT en sık kullanılan ipliktir. Temizlemesi kolay, yüksek güvenilirlik. Gıda, sağlık ve diğer endüstriler için uygundur.
Ürün Özellikleri düz diyafram silikon basınç sensörünün:
- Gelişmiş teknoloji ve 316L paslanmaz çelik gövde kullanılarak, diyafram için titanyum ve Hastelloy gibi malzemelerle birlikte.
- Sıcaklık telafisi ve sıfır noktası için kalın film devreleri kullanmak düzeltme.
- olağanüstü güvenilirlik, tekrarlanabilirlik ve kararlılık.
- Temizlemeyi kolaylaştıran düz diyafram yapısı.
- Güç Kaynağı: ≤2mA DC (Tipik 1.5mA DC)
- Giriş Empedansı : 2.5KΩ~6KΩ
- Çıkış Empedansı: 2.5KΩ~6KΩ
- Elektriksel Bağlantı: Altın kaplamalı Kovar pimleri veya 100mm yüksek sıcaklık telleri.
| Performans Parametreleri düz diyafram silikon basınç sensörünün: | |||||
| Ölçüm Aralığı | Gösterge(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Mutlak(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Mühürlü(S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Tip | Maks | Birim | |||
| Doğrusallık Dışı | ±0.15 | ±0.3 | %F.S | ||
| Tekrarlanabilirlik | 0.05 | 0.1 | %F.S | ||
| Histerezis | 0.05 | 0.1 | %F.S | ||
| Sıfır Ofset Çıkışı | 0±1 | 0±2 | mV | ||
| Tam Ölçek Çıkışı | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Sıfır Ofset Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Tam Ölçek Sıcaklık Kayması | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Telafi Edilmiş Sıcaklık | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Çalışma Sıcaklığı | -20~80 | ºC | |||
| Depolama Sıcaklığı | -40~125 | ºC | |||
| İzin Verilebilir Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa'dan daha küçük değeri alın | ||||
| Patlama Basıncı | Tam ölçeğin 5 Katı | ||||
| Uzun Süreli Kararlılık | 0.2 % | F.S/Yıl | |||
| Diyafram Malzemesi | 316L | ||||
| İzolasyon Direnci | ≥200MΩ 100VDC | ||||
| Titreşim | 10gRMS, 20Hz - 2000Hz koşullarında değişiklik yok | ||||
| Şok | 100g,11ms | ||||
| Tepki Süresi | ≤1ms | ||||
| O-ring Contası | Nitril kauçuk veya Floro kauçuk | ||||
| Dolgu Ortamı | Silikon Yağı | ||||
| Ağırlık | ~55g | ||||
| Parametreler aşağıdaki koşullar altında test edilmiştir: 1.5mA @25°C | |||||
| Anahat Yapısı | |
| Boyut |
|

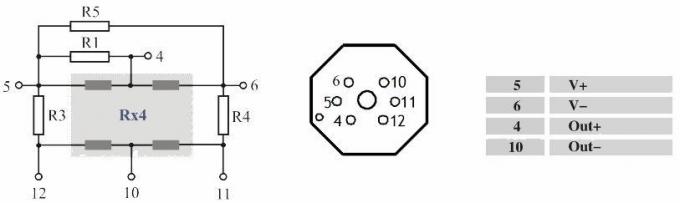

| Elektriksel bağlantı ve telafi |
|
| Seçim Örnekleri |
| Sipariş İpuçları |
- 1. Montaj sırasında, gerekli sıkılığı elde etmek için çekirdek boyutu ile verici gövdesi arasındaki koordinasyona dikkat edilmelidir.
- 2. Kabuk montajı sürecinde, sıkışmayı veya hasar görmeyi önlemek için dikey hizalamayı ve eşit basıncı sağlamak.
- 3. Test edilen ortam çekirdek diyafram ve gövde malzemesi (316L) ile uyumlu değilse, sipariş verirken özel talimatlar verilmelidir.
- 4. Diyaframın deformasyonu veya delinmesi nedeniyle çekirdeğe zarar vermemek için sensör diyaframına elle veya keskin nesnelerle basmaktan kaçının.
- 5. Gösterge basıncı çekirdek ağzını atmosfere açık tutun, negatif basınç göstergesi basınç çekirdek odasına su, buhar veya aşındırıcı ortam girmesini önleyin.6. Herhangi bir değişiklik pimi varsa, lütfen referans için gerçek iletkendeki etikete göre hareket edin.
| şirket |
SSS:
1. S: Basınç sensörü vericilerinizin özellikleri nelerdir?
C: Basınç sensörü vericilerimiz, yüksek hassasiyet, dayanıklılık ve mükemmel performans ile özelleştirme seçeneği ile karakterizedir.
2. S: Özel özellikler özelleştirebilir miyim?
C: Evet, mühendislerimiz OEM ve ODM hizmetlerimiz aracılığıyla özel ihtiyaçları karşılamak için ürünleri uyarlayabilir.
3. S: Üretim kapasiteniz nedir?
C: Üretim tesislerimiz, ayda 30.000'e kadar basınç sensörü verici üretme kapasitesine sahiptir ve büyük ölçekli siparişleri yerine getirebilmemizi sağlar. Ancak, sorunsuz üretim ve teslimat planlaması için satış ekibimizle önceden iletişime geçmeniz önerilir.
4. S: Tipik teslimat süresi nedir?
C: Standart modellerin tipik olarak 5~8 iş günü teslimat süresi vardır, özelleştirilmiş ürünler farklılık gösterebilir.
5. S: Ürünler nasıl fiyatlandırılır? Herhangi bir indirim var mı?
C: Toplu siparişler veya uzun vadeli ortaklıklar için indirimler sunan rekabetçi fiyatlandırma sunuyoruz.
6. S: Ürünlerinizin garantisi nedir? Ve satış sonrası hizmet?
C: Ürünlerimiz, sevkiyat tarihinden itibaren 24 aylık bir garanti ile gelir ve satış sonrası hizmetimiz, PC ağı üzerinden uzaktan talimat desteği ile birlikte 24 saat içinde hızlı yanıtlar sağlar.
