Model NO.: | HT-IQT | Aralık: | 0-35kpa~3.5Mpa |
---|---|---|---|
Kablo tipi: | Dört Telli veya Altın Kaplama Kovar pimleri | ölçüm ortamı: | Gaz Sıvı vb. |
arz: | 1.5mA | çap: | 50,4 mm Isı emicili |
Sıcaklık: | -30~125 | HS kodu: | 9026209090 |
Çıkış sinyali tipi: | Analog Tip | Malzeme: | Paslanmaz çelik |
Vurgulamak: | Yüksek sıcaklıklı silikon basınç sensörü,Endüstri Silikon Basınç Sensörü,50.4mm Silikon Basınç Algılayıcı |

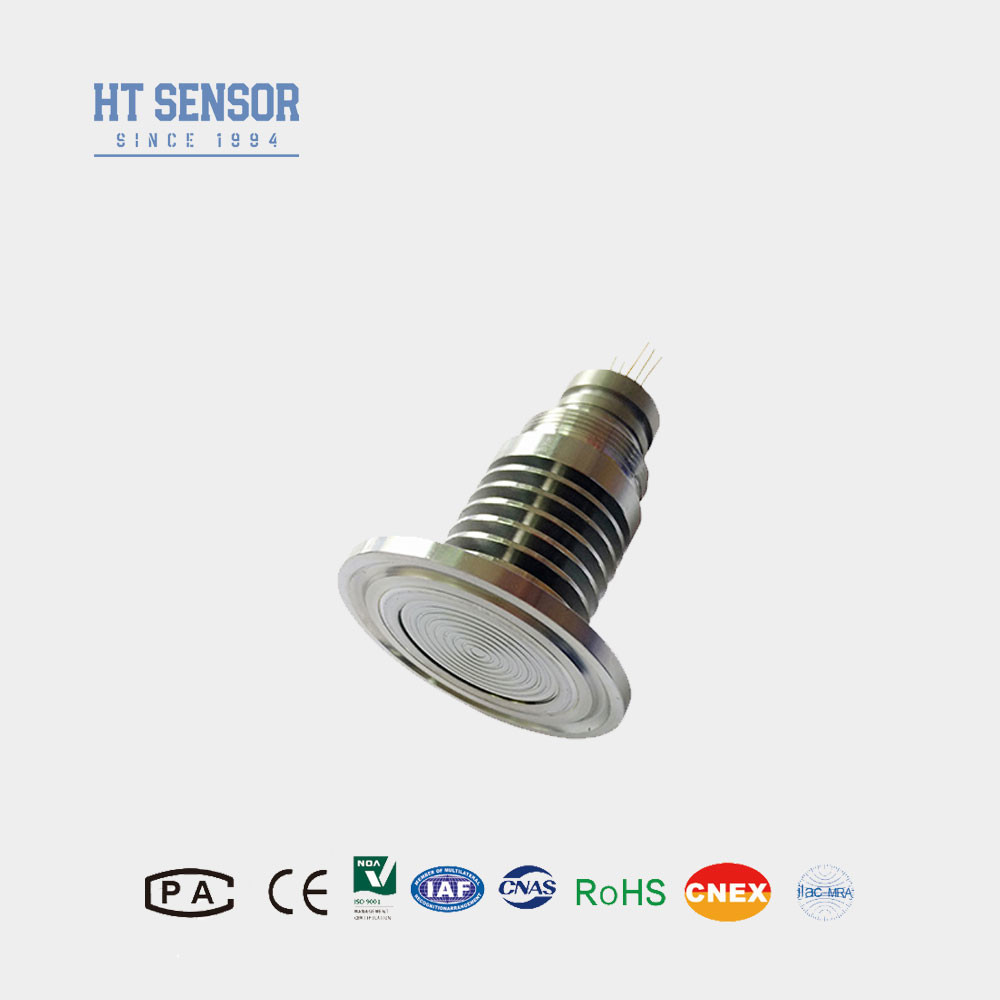

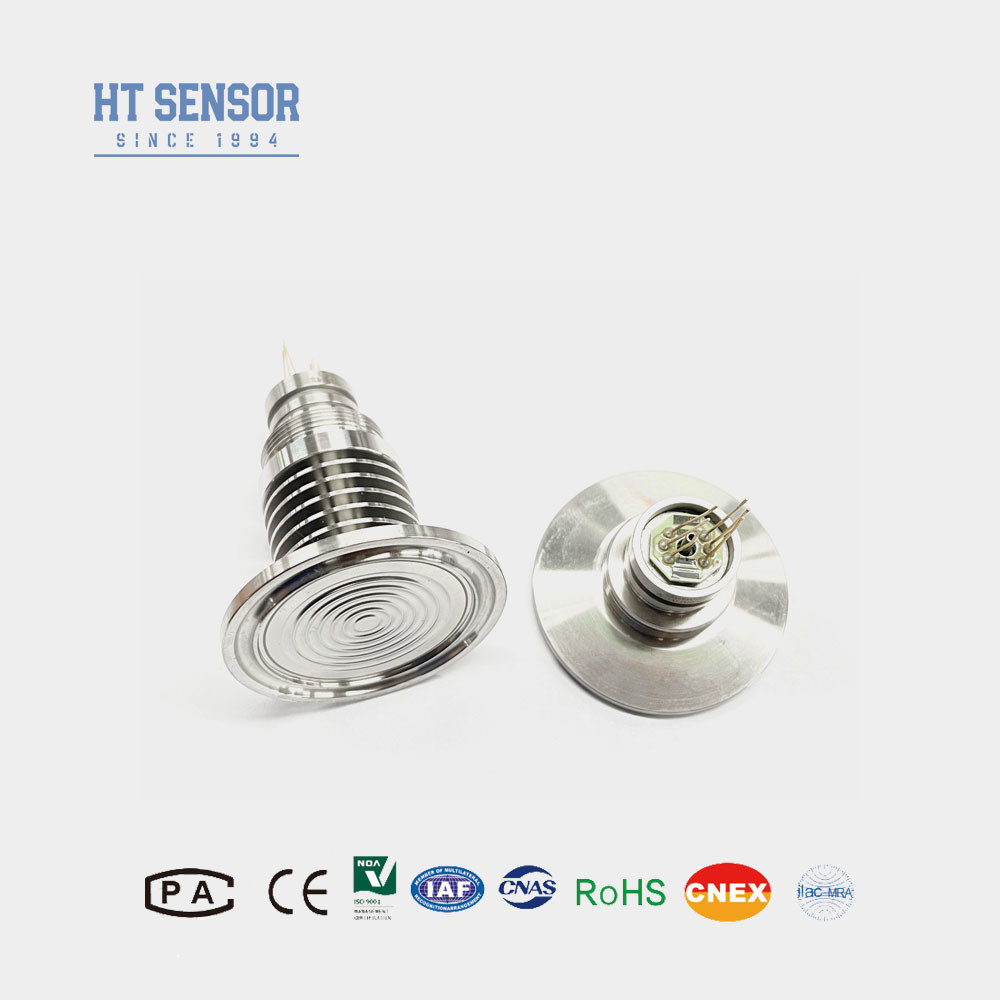

HT-IQT Silikon Piezoresistive Basınç Algılayıcı
Silikon basınç sensörünün tanıtımı:
HT-IQT, çok istikrarlı bir yüksek sıcaklıklı difüzyon silikon yonga ile bir akış diyafram basınç sensörüdür. Duyarlı yonga ölçülen ortamla doğrudan temas etmez.Basınç paslanmaz çelik diyafram ve mühürleme silikon yağı ile hassas yonga aktarılır, ve çipin direnç köprüsü değişir, bunun sonucunda voltaj değişir ve voltaj millivolt seviyesine değişir.Temizlenmesi kolay, iplik ucunda kristalize olmaz.Temizlenmesi kolay, kurulumu basit, güvenilirliği yüksek.
Performans parametrelerisilikon basınç sensörü: | |||||
Ölçüm aralığı | Ölçüm (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa. | |||
Mutlak ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
Mühürlü ((S) | 3500KPaS | ||||
Tip | En fazla. | Birim | |||
Doğruluk dışı | ±0.15 | ±0.3 | % F.S | ||
Tekrarlanabilirlik | 0.05 | 0.1 | % F.S | ||
Histeriz | 0.05 | 0.1 | % F.S | ||
Sıfır Offset Çıktısı | 0±1 | 0±2 | mV | ||
Tam ölçekli çıkış | ≤20KPa | 50±10 | 50±30 | mV | |
≥35kPa | 100±10 | 100±30 | mV | ||
Sıfır Offset Temp. Drift | ≤20KPa | ± 1 | ±2 | % F.S | |
≥35kPa | ±0.5 | ± 1 | % F.S | ||
Tam ölçekli sıcaklık. | ≤20KPa | ± 1 | ±2 | % F.S | |
≥35kPa | ±0.5 | ± 1 | % F.S | ||
Karşılıklı geçici. | ≤20KPa | 0 ~ 50 | oC | ||
≥35kPa | 0 ~ 70 | oC | |||
Çalışma sıcaklığı | -20~80 | oC | |||
Depolama sıcaklığı | -40~125 | oC | |||
İzin Verilen Aşırı Yük | Tam ölçeğin 3 katı veya 120MPa arasındaki en küçük değeri alın | ||||
Patlama Basıncı | Tam ölçekten 5 kat. | ||||
Uzun vadeli istikrar | 0.2 % | F.S/Yıl | |||
Diyafram malzemesi | 316L | ||||
İzolasyon Direnci | ≥200MΩ 100VDC | ||||
titreşim | 10gRMS, 20Hz ila 2000Hz koşullarında değişiklik yok | ||||
Şok | 100 g, 11 ms | ||||
Yanıt Zamanı | ≤1ms | ||||
O-ring mühürü | Nitril kauçuk veya Fluoro kauçuk | ||||
Doldurma Aracı | Silikon Yağı | ||||
Ağırlık | ~220g | ||||
Parametreler aşağıdaki koşullar altında test edilir: 1.5mA @ 25°C |
Çizelge İnşaatı | |
Boyut |
![]() |
Elektrik bağlantısı ve telafi |
![]() |
Seçim Örnekleri |
Şirket |
